Z02 自動管規偵測使用說明介紹

Z02 選項自動管規偵測使用說明介紹

自動管規偵測功能(Z02)旨在提高使用者操作的效率和準確性。以下部分將介紹其主要功能和使用步驟:

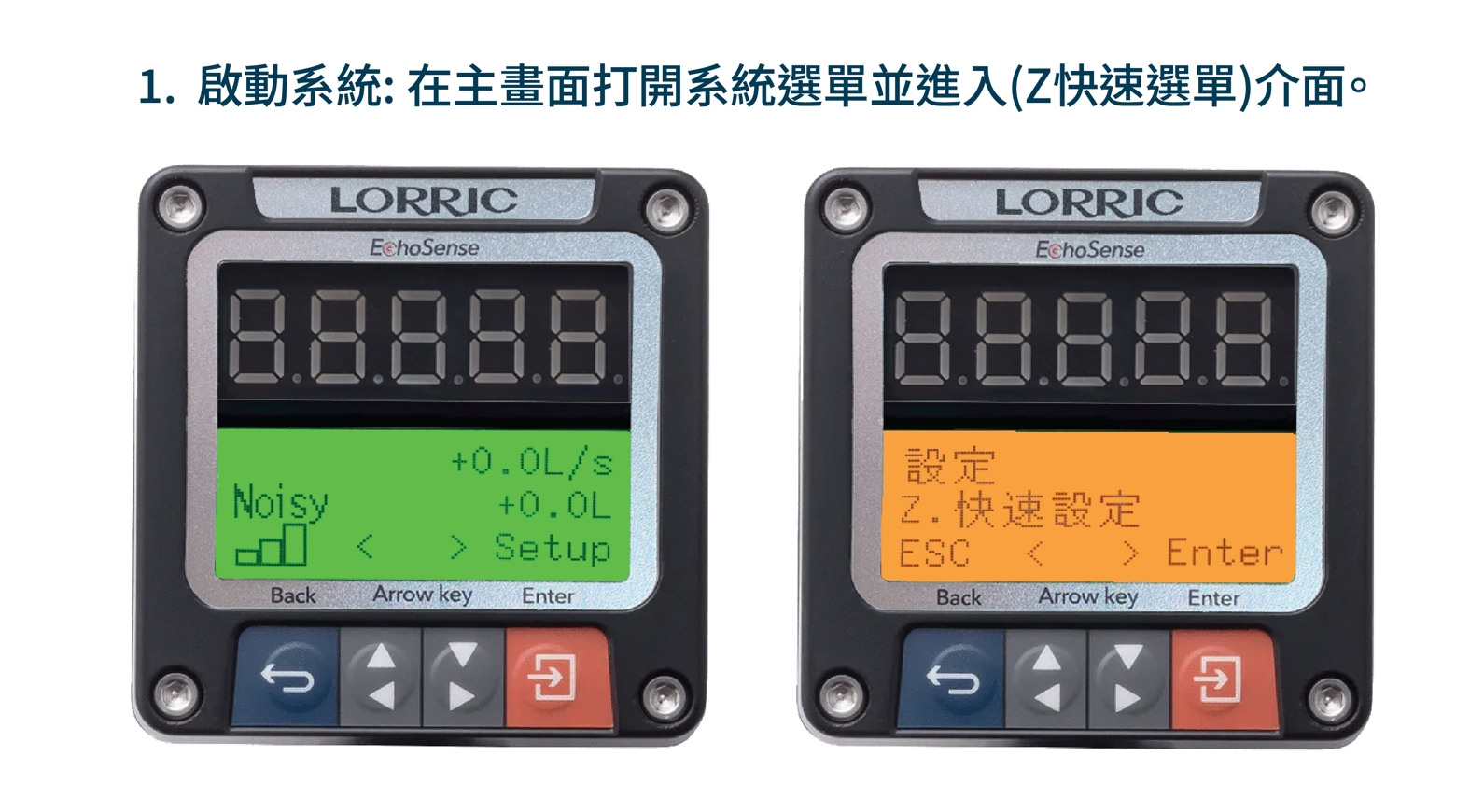

  1. 啟動系統: 在主畫面打開系統選單並進入(Z快速選單)介面。

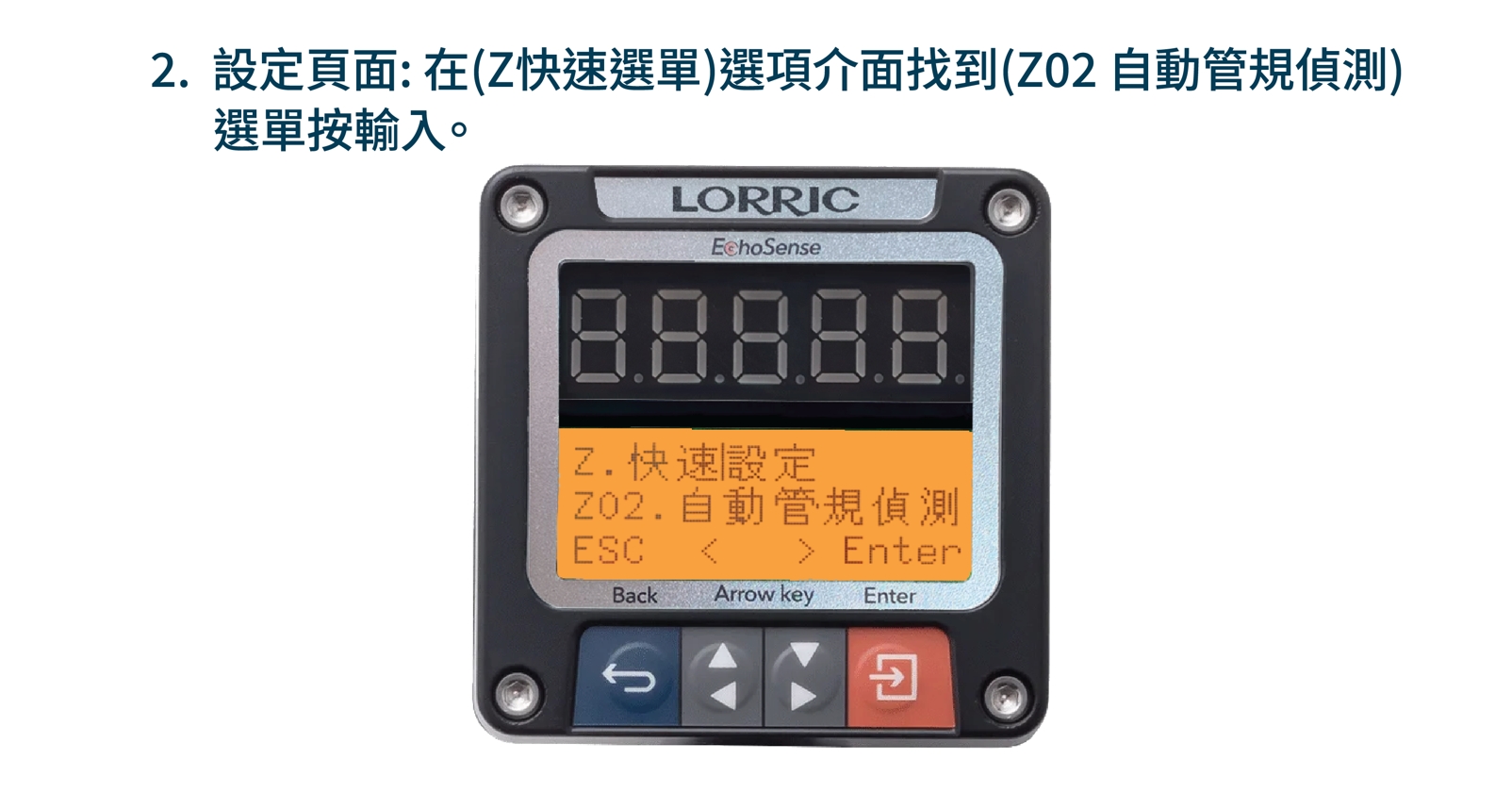

  1. 設定頁面: 在(Z快速選單)選項介面找到(Z02 自動管規偵測)選單按輸入。

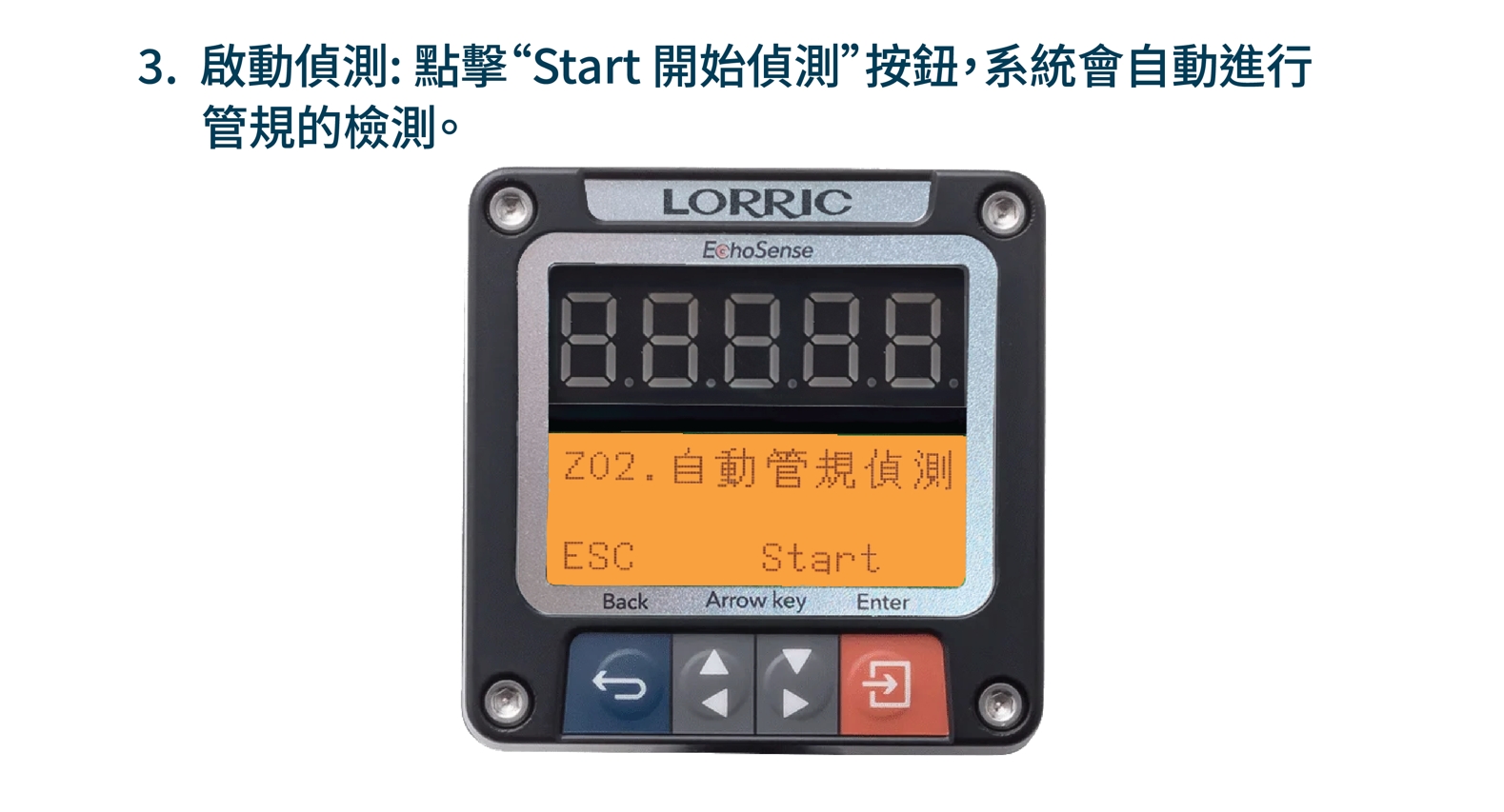

  2. 啟動偵測: 點擊“Start 開始偵測”按鈕,系統會自動進行管規的檢測。

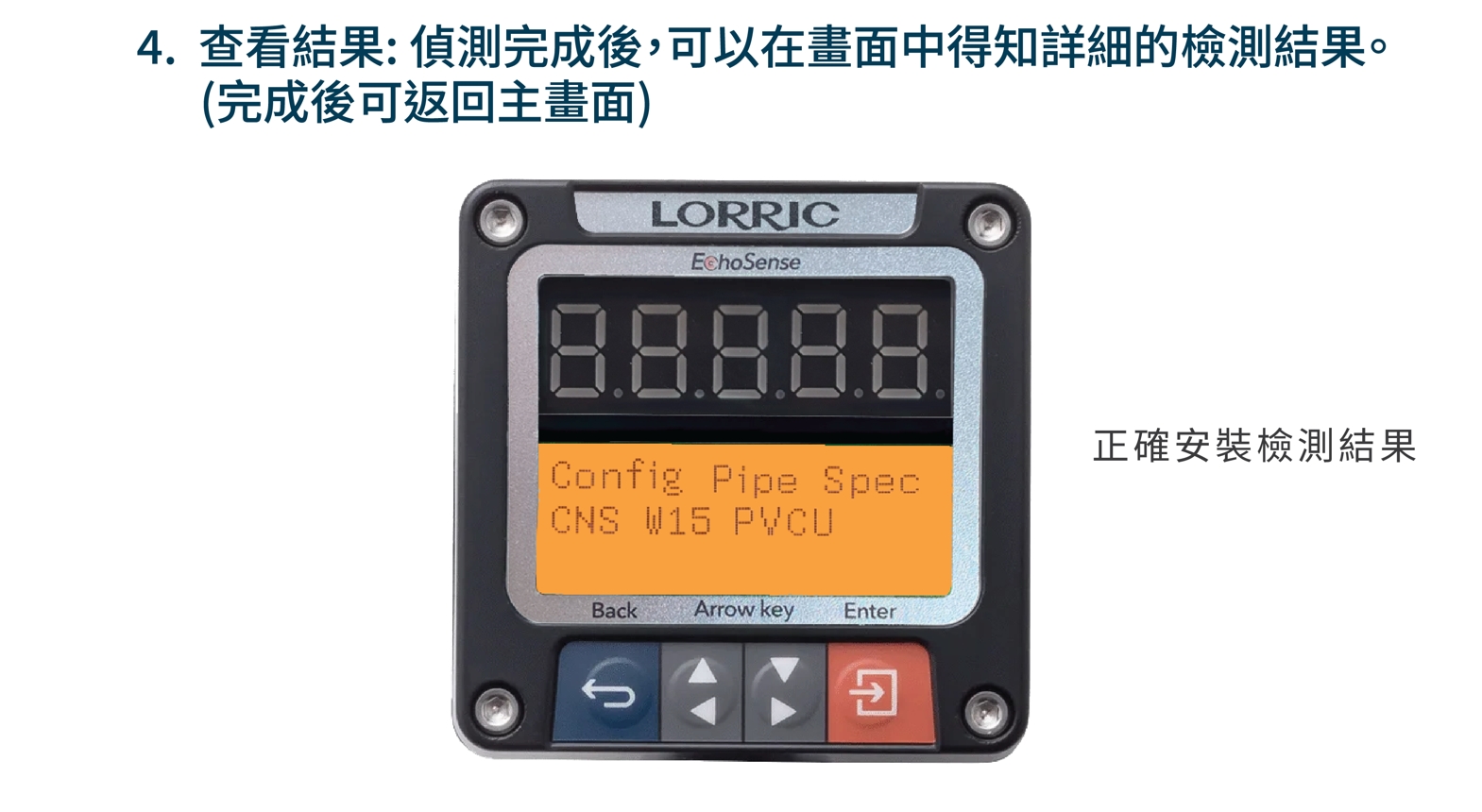

  3. 查看結果: 偵測完成後,可以在畫面中得知詳細的檢測結果。(完成後可返回主畫面)

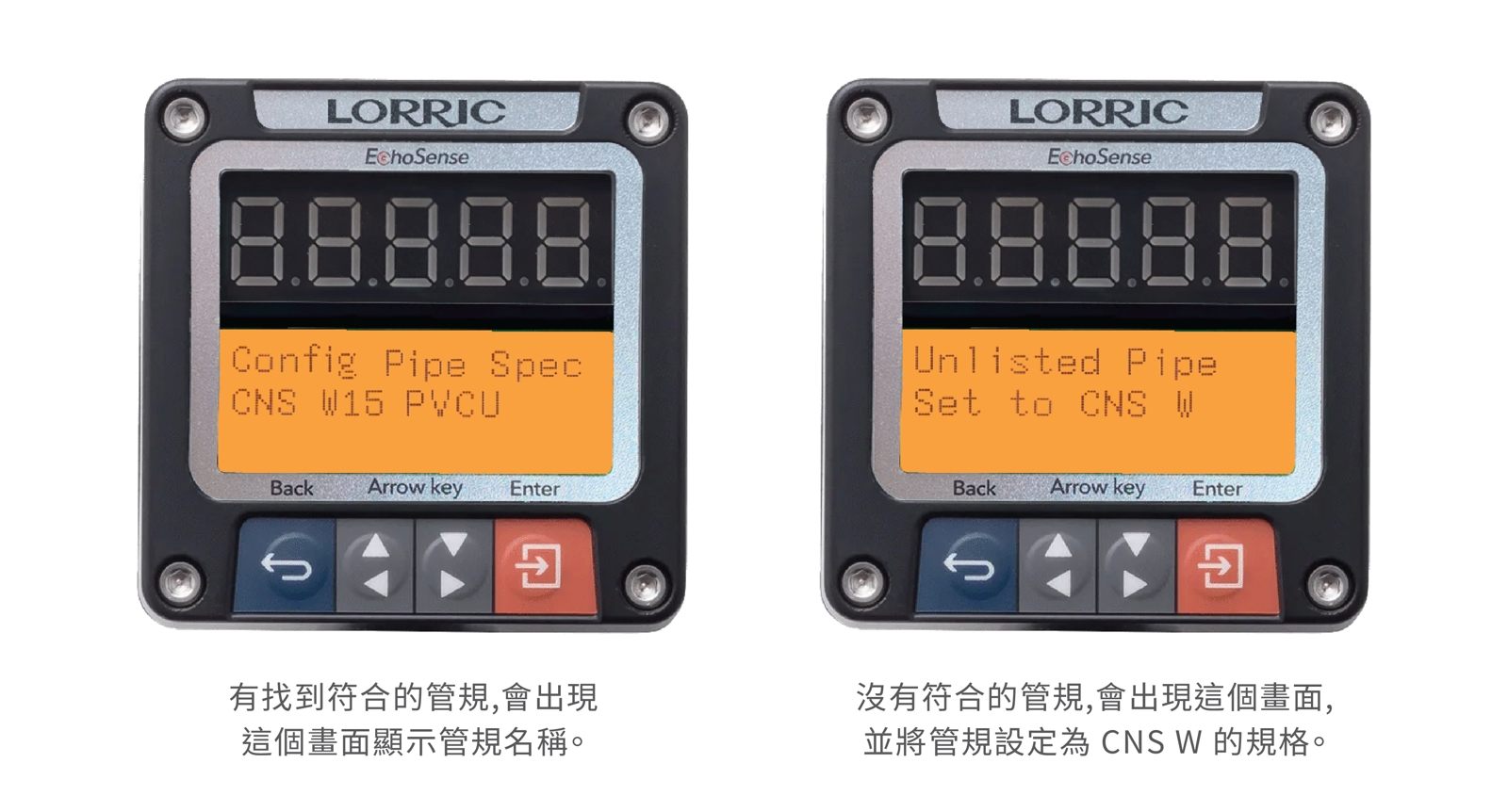

範例解說: 安裝管規 CNS W15 PVCU 正常檢測結果和未正常安裝檢測結果。

A. (左圖)有找到符合的管規,會出現這個畫面顯示管規名稱。

B. (右圖)沒有符合的管規,會出現這個畫面,並將管規設定為 CNS W 的規格。

常見Z02偵測找不到的管規原因:

  1. 管規不在內建管規中,請參考更多A02 不同型號管規表 管規說明請見->

  2. 安裝不確實,安裝扭力過大或不足都可能會導致管規量測結果不符。

  3. 因為材質、壓力、壁厚、溫度導致的管路變形會讓管規量測結果不符。

注意事項

  • 確保安裝管規設置正確無誤,防止錯誤檢測。

  • 定期校準系統以保證檢測的精度。
