# 機構安裝
## **重要！安裝前必讀注意事項！**
下列屬於非正常使用或不當安裝方式之情形，可能導致流量計損壞，並影響產品使用壽命；相關損壞將不適用保固條款：
* 本主機外殼為塑膠材質，對 PVC 膠水及其揮發性溶劑氣體、PVC 管路潤滑劑（油、膏）不具耐化性。請務必於所有安裝位置附近之 PVC 管路溶劑完全乾燥固定後，再進行主機安裝。
* 請特別留意管路外壁中垂流動之溶劑或化學品，若滴流至流量計本體，可能導致外殼產生裂痕或結構損壞。
* 請勿將本產品作為管線或其他物件之支撐點，以避免承受非設計之機械外力，進而縮短產品使用壽命或造成損壞。
* 安裝時，請以手動方式旋轉扣具旋鈕，固定至流量計不再移動或轉動即可；請勿使用扳手、鐵鉗等工具，以免造成結構損壞。
* 本產品非永久固定於管路外側裝置，在承受過大外力時仍可能移動或轉動。施工人員不得將本產品作為人員固定、移動或安全防護之結構。
* 流量計若長時間暴露於紫外線（UV）環境下，可能產生變色與材料老化；戶外使用時，建議加裝防護套或遮蔽措施。
* 因使用者過失、不當使用或錯誤操作所導致之故障，將不適用保固服務。
* 安裝完成後如需移動設備或進行運送，請務必妥善保護流量計，以避免運送過程中造成損壞。
{% hint style="danger" %}
**請注意螺絲旋轉扭力不可過高：安裝時，當螺絲已不鬆動並略感緊固後，請勿再持續施力，其最大允許扭力不得超過 0.4 N·m（4.0 kgf·cm），以免造成主機損壞。**
{% endhint %}
## 安裝指南
* **確保流體滿管**：建議安裝於垂直滿管管段，如安裝於水平管段，請避免安裝在容易累積氣泡（管路上方）或沉澱物（管道底部）的位置。如果管內容易產生氣泡，可能會造成大幅度無再現性量測誤差。請在安裝時特別注意。
* **安裝在完全發展流管段**：將流量計安裝在流速均勻穩定的管段，避免安裝在會影響管路的元件附近，如：不同管徑轉接頭、彎頭、閥、pump泵浦。
* **主機環境保護**：避免將 LCD 安裝在陽光直射照位置，或是增加遮光罩，主機的 LCD 若直接暴露在陽光下，除了會大幅降低可辨視度，還會減少 LCD 的壽命。

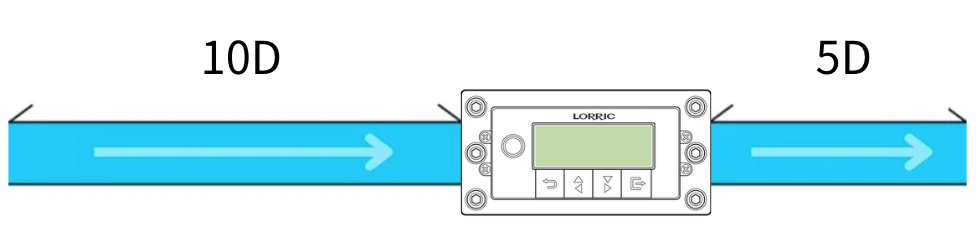

### 安裝直管段要求－10D / 5D 規範
為確保流量計在運作時能獲得穩定且均勻的流場，安裝位置必須避開會造成流速分佈不均的管路擾動。請務必遵守以下安裝規範：
**上游端（流體進入流量計之前）**
流量計前方應保留至少 10 倍管徑（10D） 的直管段，不得出現彎頭、三通、閥門、縮管、擴管、泵浦出口或任何可能造成流體擾動的元件。
**下游端（流體離開流量計之後）**
流量計後方應保留至少 5 倍管徑（5D） 的直管段，以避免下游瞬間壓力變化回影響量測穩定性。
**安裝方向**
請依照產品外殼標示的流向箭頭安裝，確保與實際流向一致。
```
以 DN25（公稱直徑 25 mm）管道為例之直管段說明：
* 管徑 D = 25 mm
* 上游直管段 10D = 10 × 25 mm = 250 mm（約 25 cm）
* 下游直管段 5D = 5 × 25 mm = 125 mm（約 12.5 cm）
```
**其他建議**
若現場接近泵浦出口、具有強烈脈動，或上下游存在多個彎頭與閥件，建議提高至 15D～20D 上游直管段，或加裝流場安定器，以獲得更佳的量測精度。
**請避免將流量計安裝於以下位置：**
| | |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| 附近有泵浦 | 附近有閥門 |
|  |  |
| 附近有三通管、縮管或擴管 | 附近有彎頭管段 |
|  |  |
### 安裝方向與流向位置
#### 管路方向

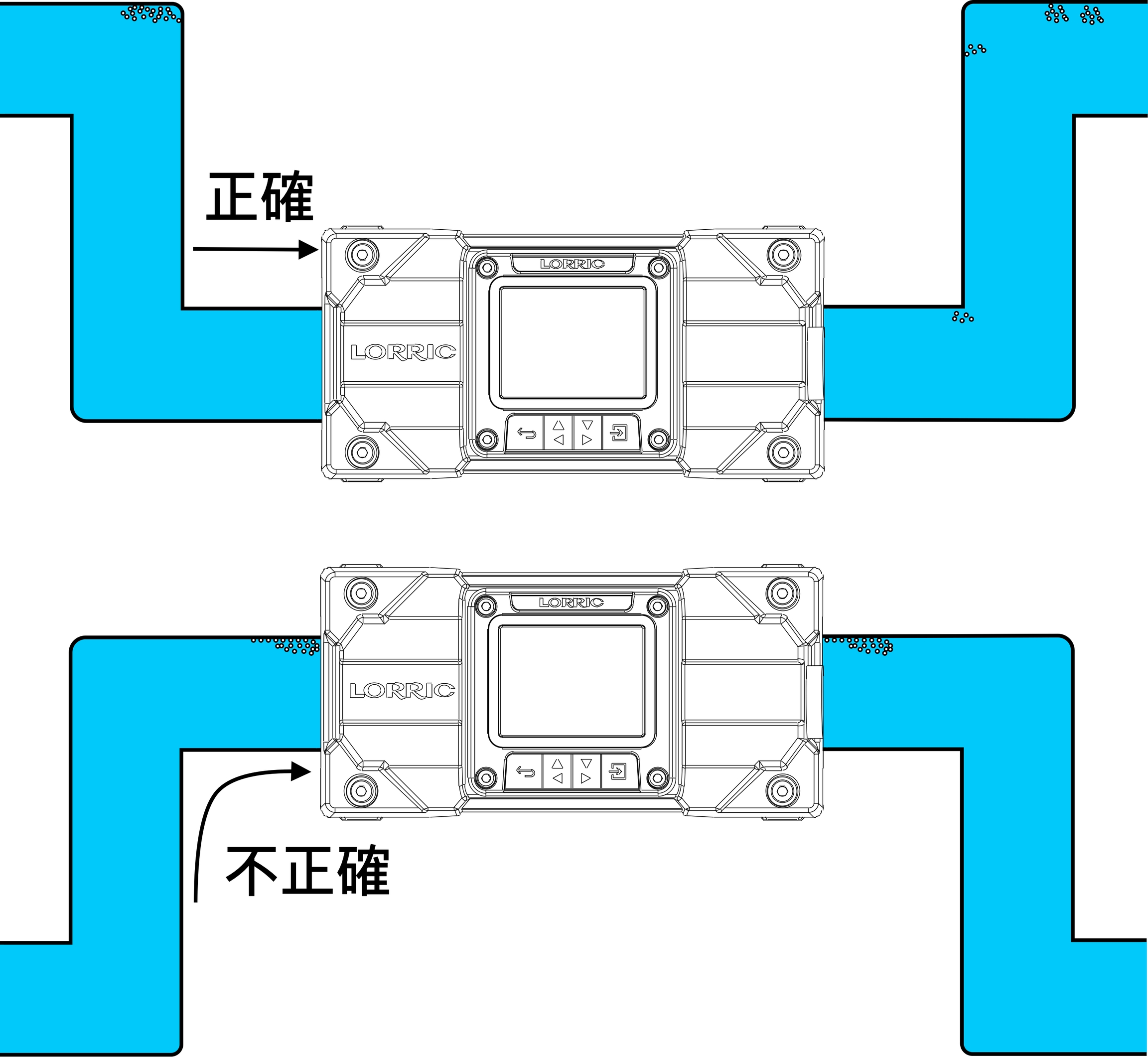

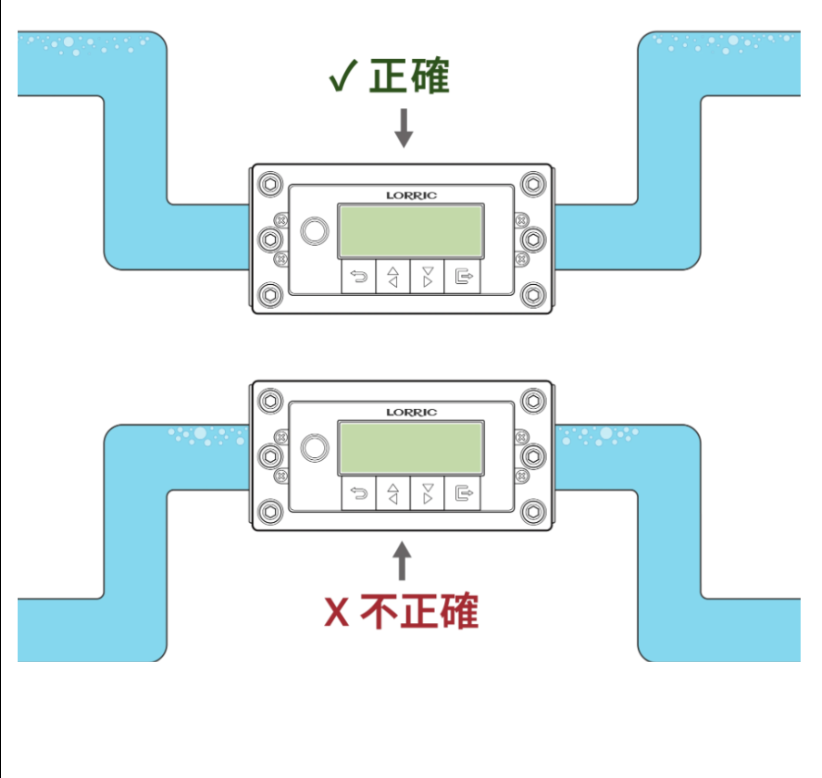

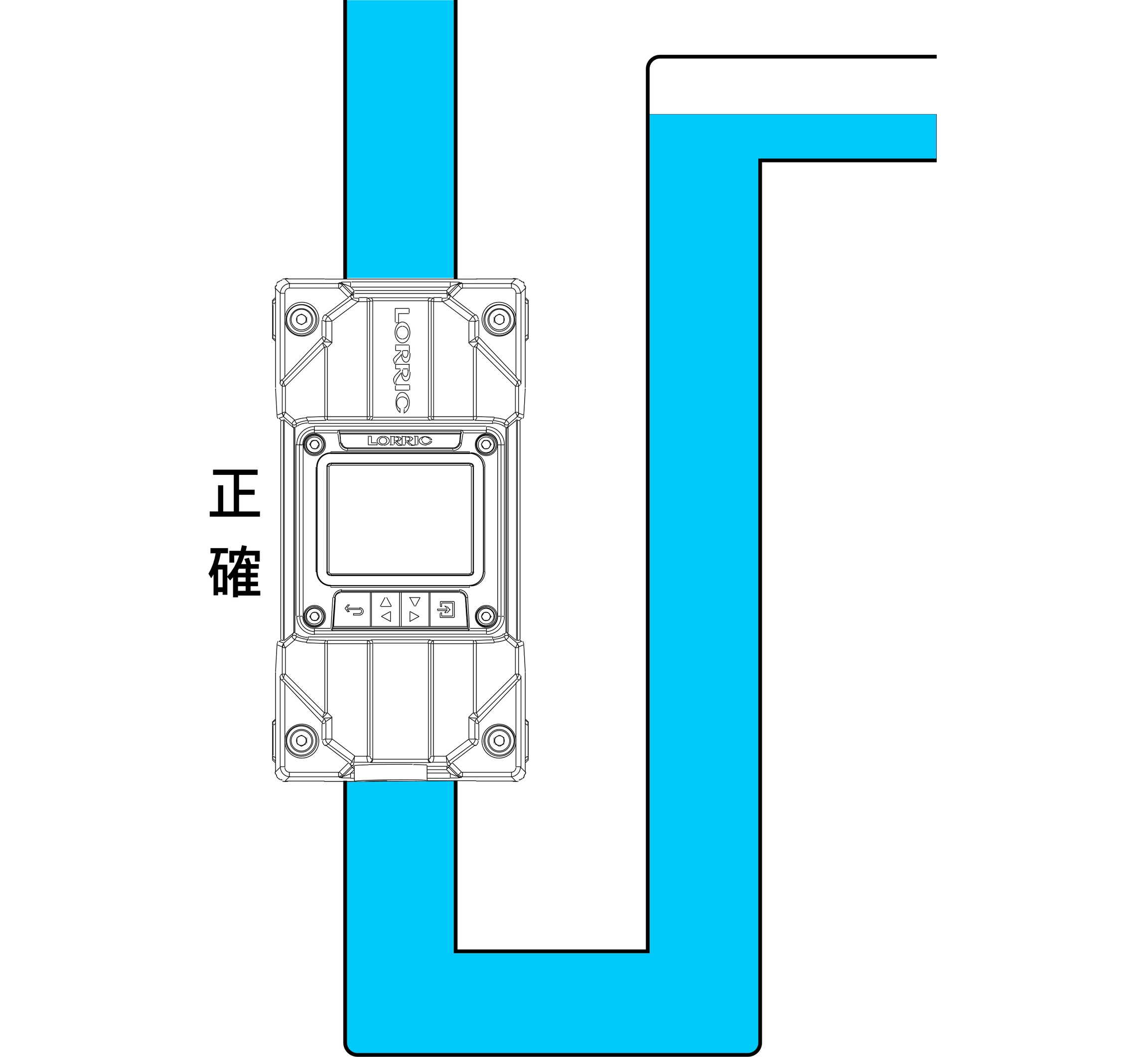

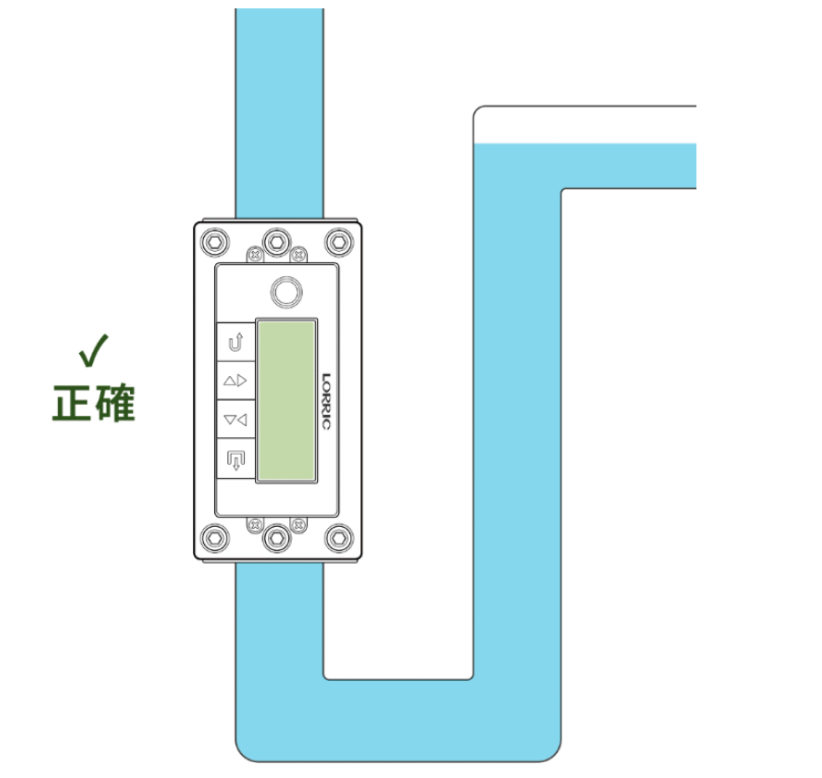

流量計安裝於垂直管，請選擇**流向由下而上**的管路；安裝於水平管請選擇會**滿管**的位置，例如傾斜管中高度較低的位置、U型管路的低窪處。
#### 流量計方向

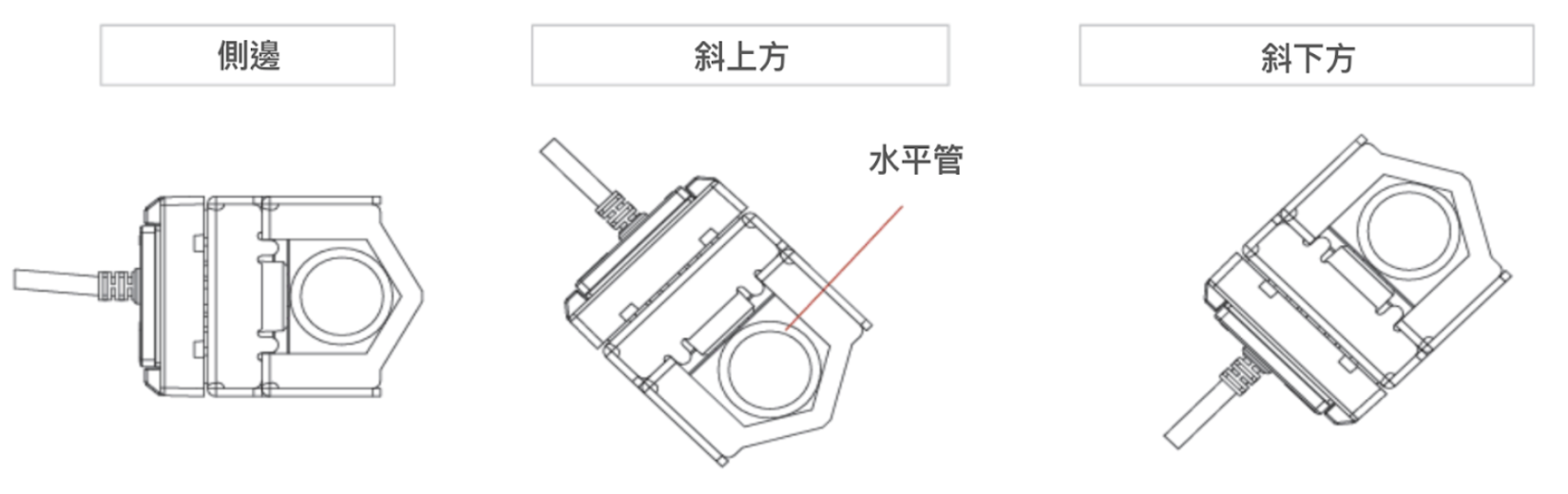

流量計建議安裝在管路**側面**或是**斜上方、斜下方**，不建議安裝在正上方及正下方，以免受到氣泡及沉澱物的干擾。

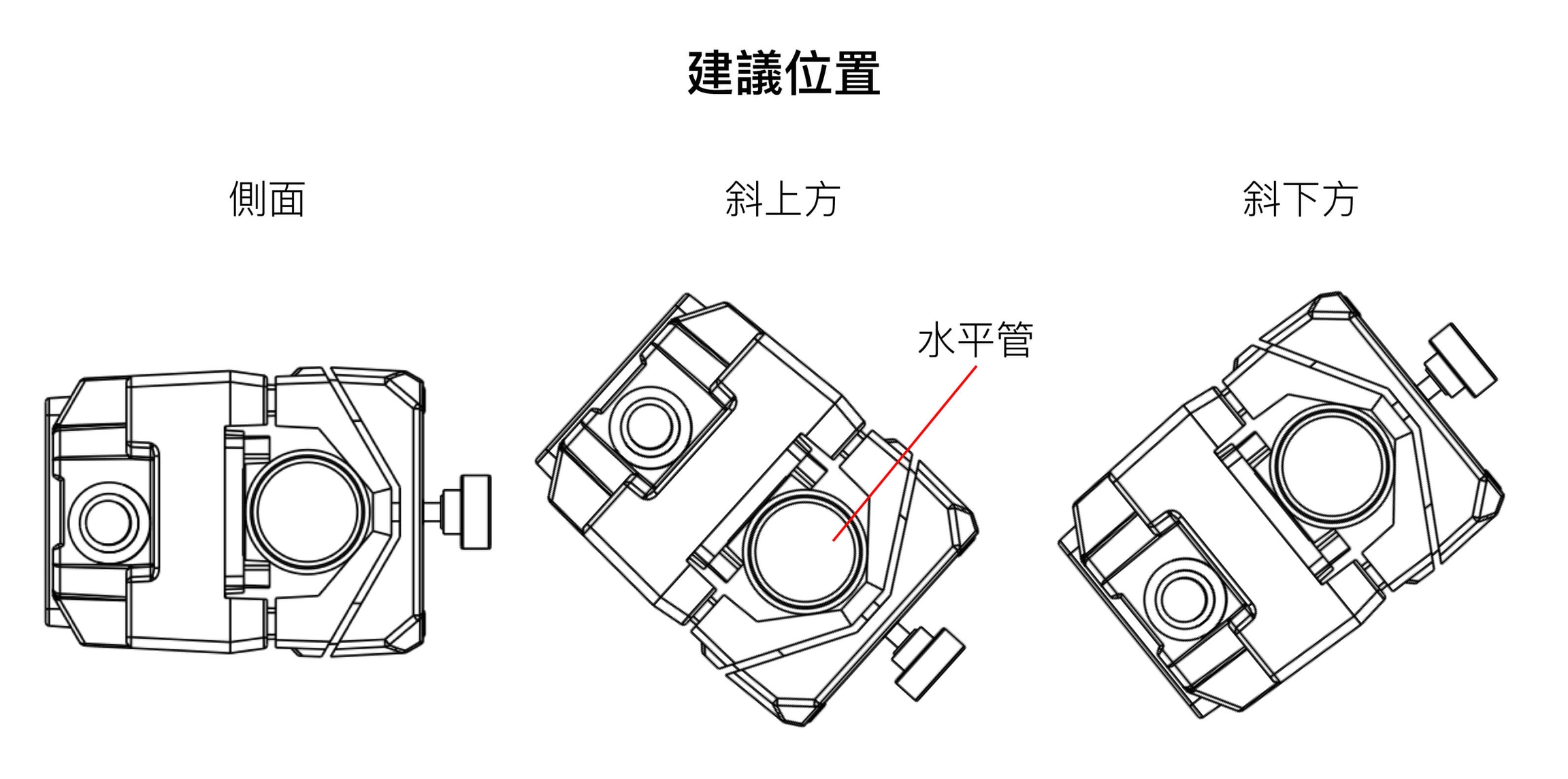

• 建議位置：側面、斜上方、斜下方

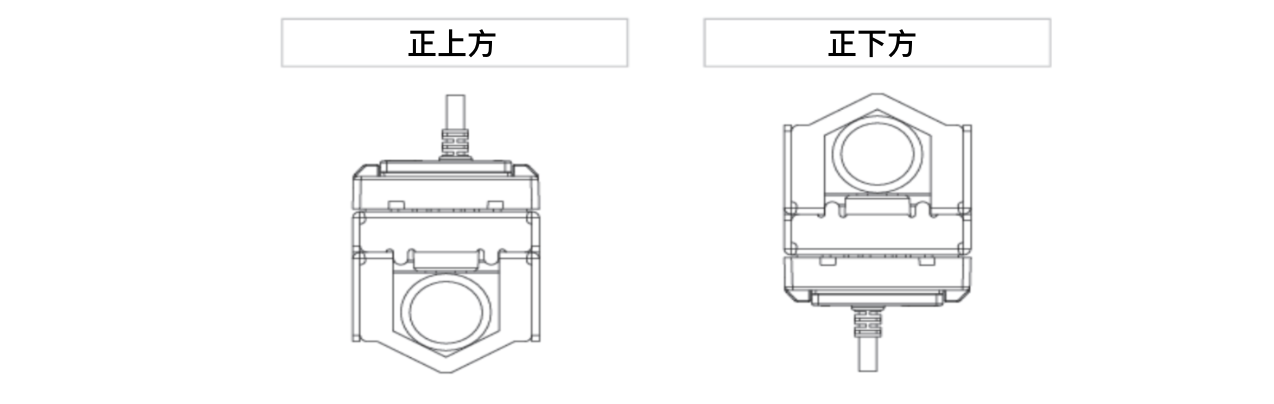

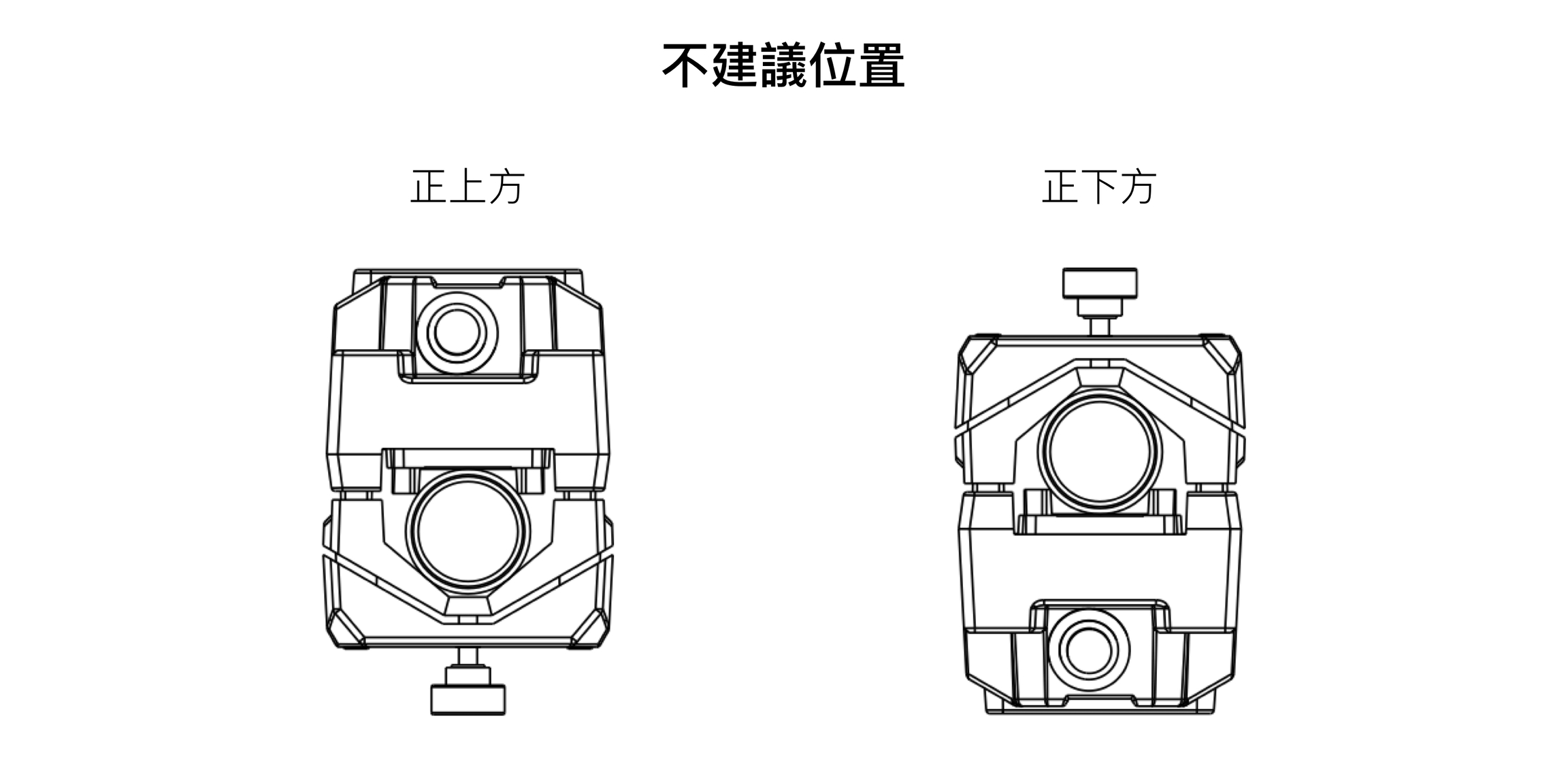

• 不建議位置：正上方、正下方

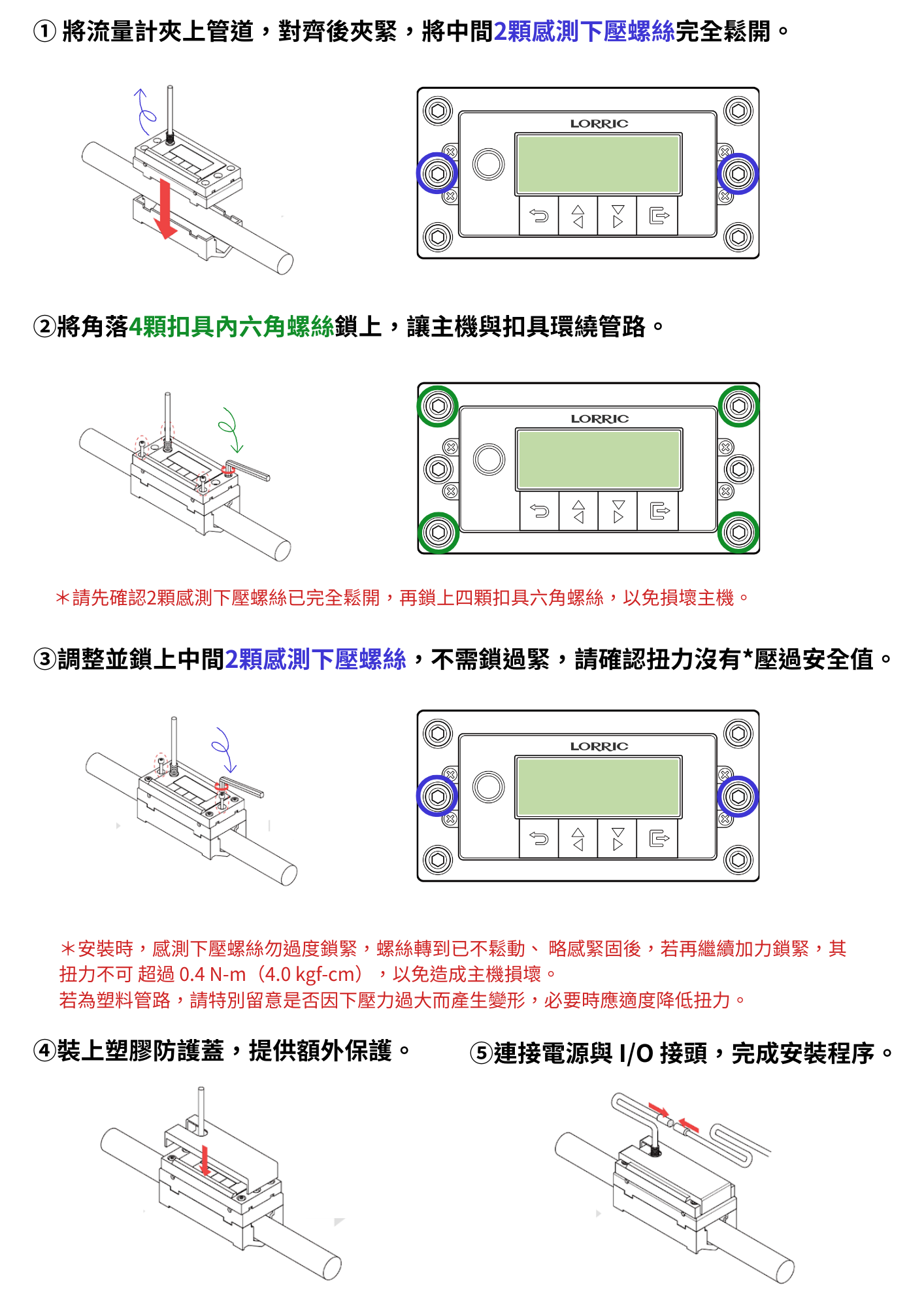

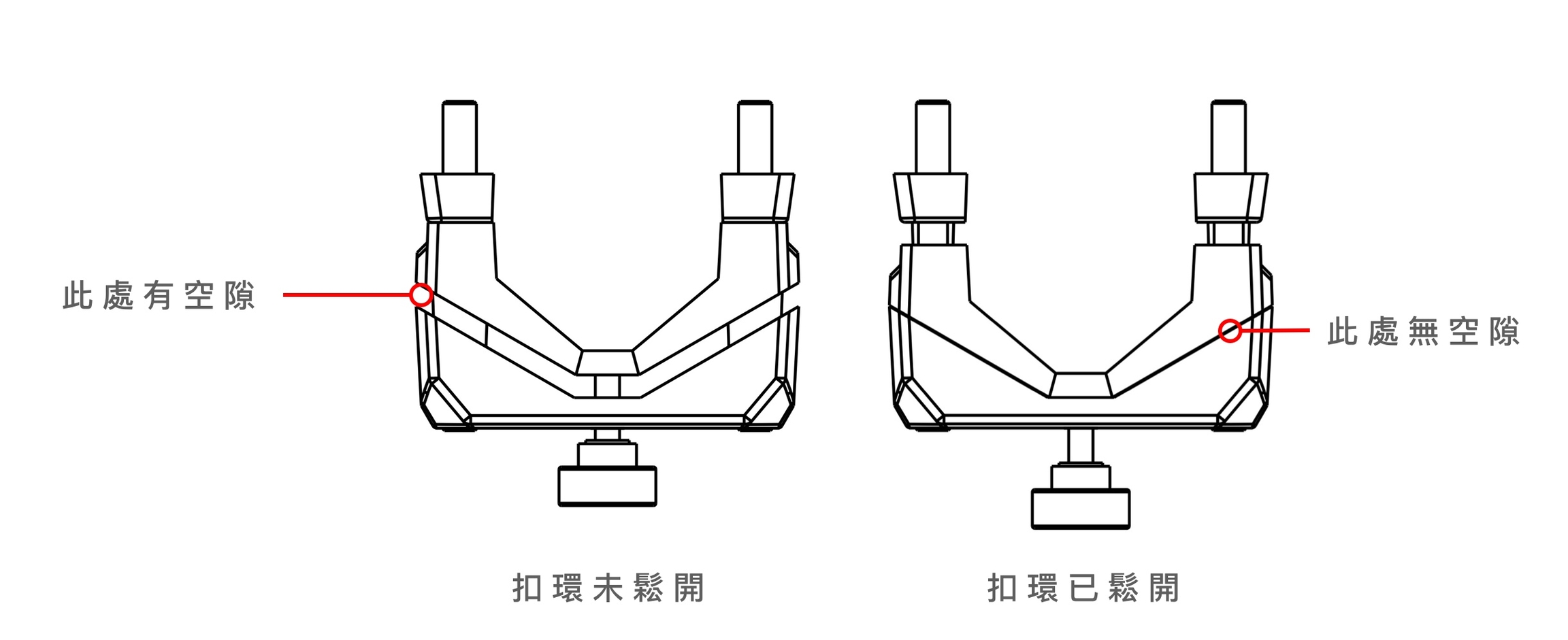

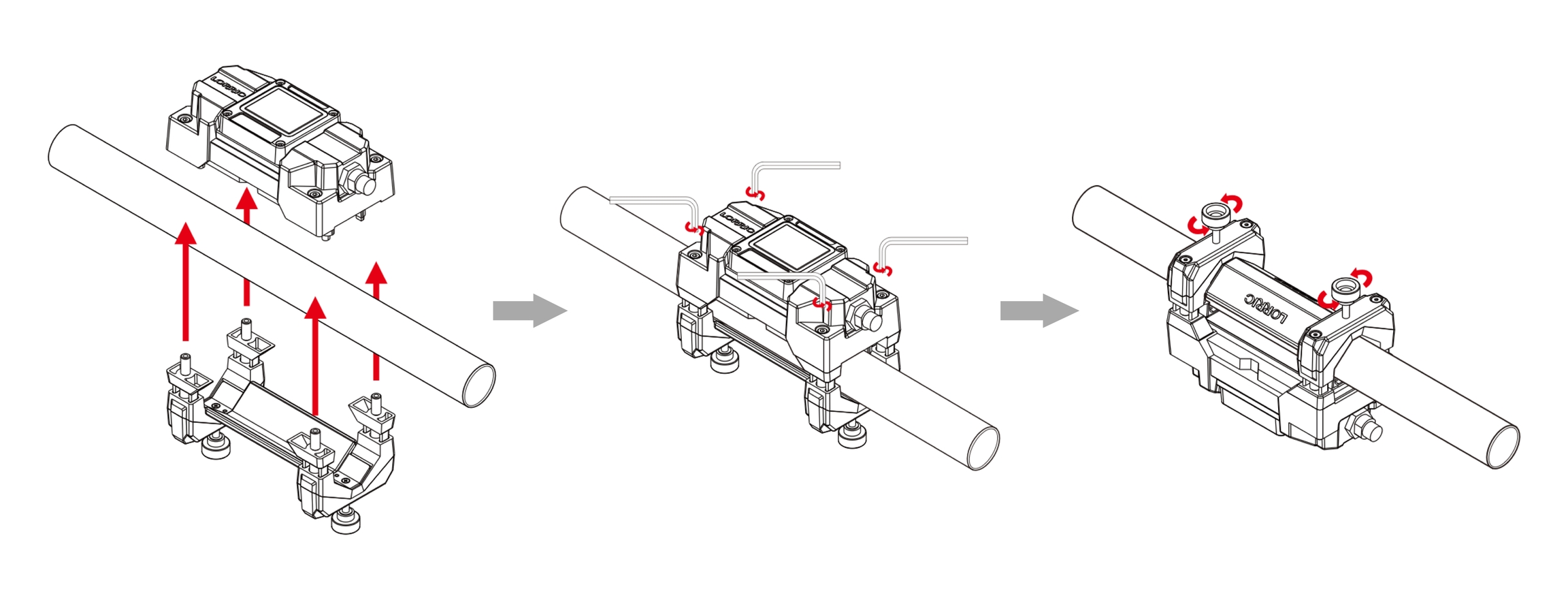

## 流量計主機扣具安裝步驟
{% hint style="danger" %}
## 請注意旋轉扭力值不可過高：安裝時，當螺絲轉到已不鬆動、略感緊固後，若再繼續加力鎖緊，其扭力不可超過 0.4 N-m（4.0 kgf-cm），以免造成主機損壞。

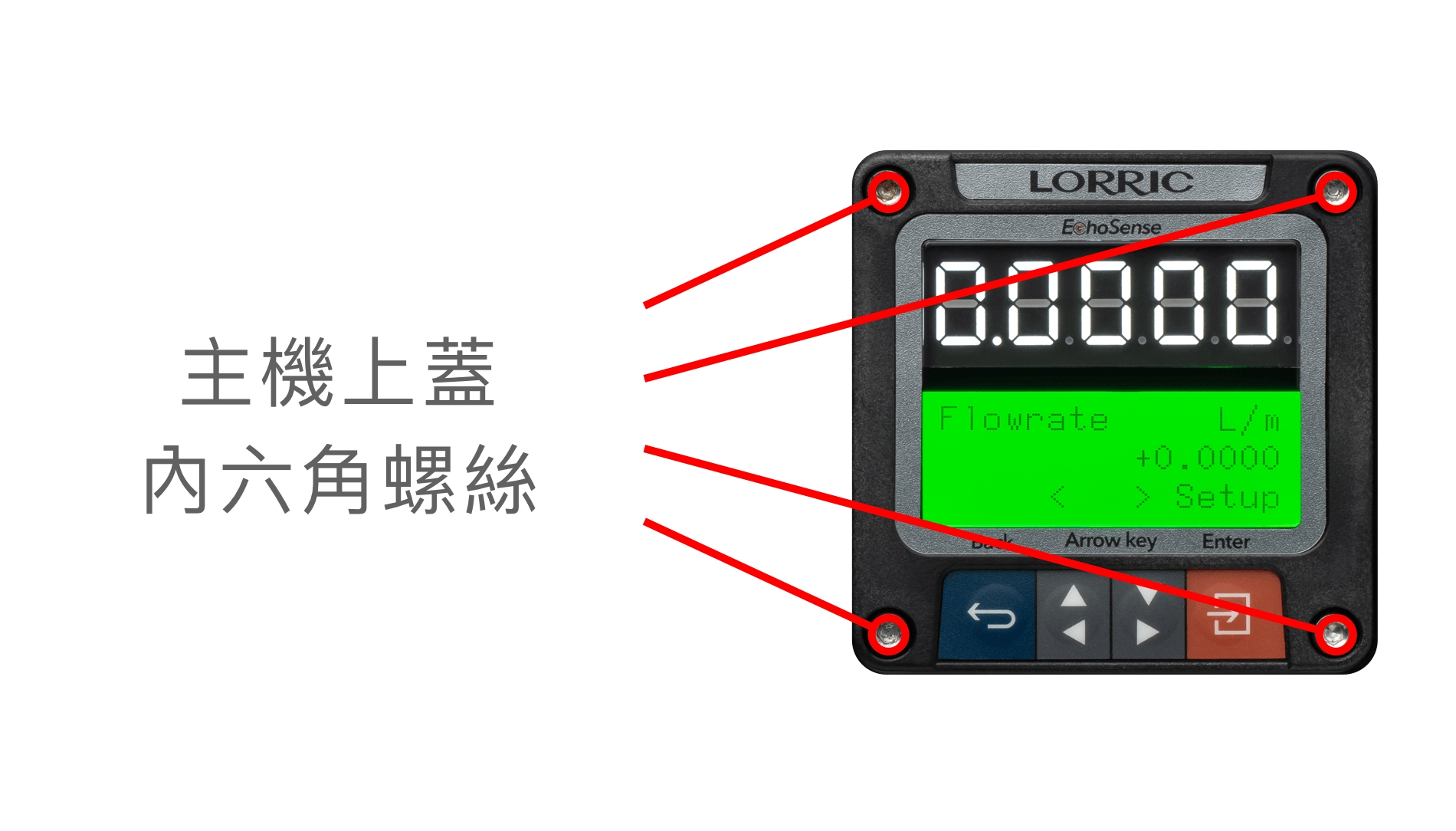

**螺絲說明**
🔴 側蓋固定螺絲 (Side cover fixing screws)：以紅圈標示，一般安裝時不需轉動，非必要請勿拆除。 **＊安裝時，請留意不要誤轉到側蓋固定螺絲 。**
🔵 感測下壓螺絲 (Sensor pressing screws)：以藍圈標示，用於調整流量計感測器貼合管路的鬆緊度。
🟢 扣具內六角螺絲 (Hex socket screws)：以綠圈表示，用於將流量計上下扣具固定在管路上。
{% endhint %}
