# 故障及異常排除

<details>

<summary>目錄 </summary>

一、量測結果異常

[#q11.-wu-fa-ce-liang-dao-liu-liang-zhu-ji-wu-xian-shi-liu-liang](#q11.-wu-fa-ce-liang-dao-liu-liang-zhu-ji-wu-xian-shi-liu-liang "mention")

[#q12.-liu-liang-xian-shi-wei-0](#q12.-liu-liang-xian-shi-wei-0 "mention")

[#q13.-xi-tong-yi-guan-bi-liu-liang-ji-reng-xian-shi-liu-liang](#q13.-xi-tong-yi-guan-bi-liu-liang-ji-reng-xian-shi-liu-liang "mention")

[#q14.-wu-xun-hao-hua-mian-xian-shi-no-signal-huo-noisy-signal](#q14.-wu-xun-hao-hua-mian-xian-shi-no-signal-huo-noisy-signal "mention")

[#q15.-ce-bu-zhun-yu-qi-ta-liu-liang-ji-dui-bi-you-wu-cha](#q15.-ce-bu-zhun-yu-qi-ta-liu-liang-ji-dui-bi-you-wu-cha "mention")

[#q16.-du-shu-bo-dong-tai-da](#q16.-du-shu-bo-dong-tai-da "mention")

[#q17-liu-liang-ji-du-shu-yu-shi-ji-zhong-liang-bu-fu](#q17-liu-liang-ji-du-shu-yu-shi-ji-zhong-liang-bu-fu "mention")

二、安裝與接線問題

[#q21.-jie-dian-cuo-wu](#q21.-jie-dian-cuo-wu "mention")

[#q22.-ying-mu-wan-quan-mei-you-xian-shi](#q22.-ying-mu-wan-quan-mei-you-xian-shi "mention")

[#q23.-zhu-ji-fan-fu-kai-ji](#q23.-zhu-ji-fan-fu-kai-ji "mention")

三、通訊與數據讀取

[#q31.-modbus-xian-shi-cuo-wu-shu-zhi](#q31.-modbus-xian-shi-cuo-wu-shu-zhi "mention")

[#q32.-rs485-tong-xun-wu-hui-ying](#q32.-rs485-tong-xun-wu-hui-ying "mention")

[#q33.-lei-bi-dian-liu-xun-hao-420ma-wu-fa-shu-chu](#q33.-lei-bi-dian-liu-xun-hao-420ma-wu-fa-shu-chu "mention")

[#q34.-lei-bi-dian-liu-xun-hao-shu-chu-yi-chang](#q34.-lei-bi-dian-liu-xun-hao-shu-chu-yi-chang "mention")

[#q35.-chao-yin-bo-yuan-jian-tong-xun-yi-chang](#q35.-chao-yin-bo-yuan-jian-tong-xun-yi-chang "mention")

</details>

{% hint style="info" %}
流量計發生異常時，使用者可依照此頁進行初步排除，多數問題可在現場完成處理，無需回廠或等待技術支援。

若異常情況不在下列列表中，或依指引仍無法排除，您可以：

1. 使用[參數 H06](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/h-xi-tong-xiang-guan-she-ding/h06-hui-fu-yu-she) 恢復出廠參數。
2. 重新操作，重新執行[機構安裝](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/installation-and-setup/mechanical-installation)、[電機安裝](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/installation-and-setup/electronic-installation)、[參數設定](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/installation-and-setup/parameter-setup)。
3. 若仍無法排除，請參考本頁最下方的[「進階協助流程」](#jin-jie-xie-zhu-liu-cheng)，並提供除錯畫面給原廠。

&#x20; ![](https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FiZEVaM33z0b2sheoZQjy%2FFU-LT-Homepage-tw-3.jpg?alt=media\&token=bb0ade38-5352-4b42-a447-b825fb8c8f4a)
{% endhint %}

## 常見異常與自行排除

### 一、量測結果異常

#### Q1-1. 無法測量到流量 （主機無顯示流量）

當主機未顯示流量數據時，請依下列步驟逐項排查：

1. 確認安裝與管路狀態
   * 確認滿管：請檢查感測器是否安裝於滿管位置，避免安裝在管路最高點或垂直向下管段。
   * 排除管內空氣：若管路內可能有氣泡，請先排氣或更換至較穩定、無積氣的管段。
   * 確認流向：檢查感測器上的流向箭頭是否與實際流體流向一致，方向錯誤請重新安裝。
2. 確認實際流體是否流動
   * 啟動泵浦或系統動力：確認流體確實處於流動狀態。
   * 提高流速測試：流速過低可能無法產生訊號差，請嘗試提高流量，測試是否能正常顯示。
3. 設備規格限制
   * 低於流量範圍最小值： 實際流量低於該型號流量計的最小測量下限（可量測量程比之外），此時主機會因無法保證精度而不顯示數據。

#### Q1-2. 流量顯示為 0

當正常水流下系統判定流量為零，請確認 [**Z04 自動設定零流量（Automatic Zero Offset）**](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/z-class-options/z04-zi-dong-she-ding-ling-liu-liang-zhuang-tai)是否正確設定。\
Z04 必須在<mark style="background-color:red;">管路滿管且液體完全靜止</mark>的狀態下進行設定，若在有流量的情況下執行 Z04，零點將產生偏移，可能導致流量顯示為 0 或量測結果不準，建議重新於正確條件下執行歸零設定。

#### Q1-3. 系統已關閉，流量計仍顯示流量

即使系統關閉，若管路、軟管或夾具未完全密合（例如夾得不夠緊），仍可能產生極微小流動，導致數值持續跳動。為避免此情況，可啟用 [<mark style="background-color:red;">**A18 強制歸零 (Low Flow Cutoff) 功能**</mark>](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/a-class-options/a18-qiang-zhi-gui-ling)，可將低於設定值的微小流量直接判定為 0。（建議將 A18 設定在 **接近該型號流量計的最低量測範圍**，避免微小擾動被誤判為實際流量。）

#### Q1-4. 無訊號（畫面顯示 **No Signal** 或 **Noisy Signal）**

當系統無法接收到穩定的超音波訊號，請依下列方式處理：

1. 安裝在流況穩定的管段
   * 避免安裝於泵浦、閥門、彎頭等擾流源附近。
   * 盡量確保 前 10D、後 5D 的直管段。
2. 選擇合適的安裝角度
   * 相較於垂直管路，更建議安裝於流態穩定的水平管路。
   * 在水平管路上，建議安裝於管側約 90° 位置，避免安裝在管頂或管底，以降低氣泡干擾。

{% hint style="info" %}
關於雜質的限制說明\
本超音波流量計原理是透過超音波訊號穿透流體，測量傳播時間差以計算流量，若流體中含有大量固體雜質，可能造成訊號不穩定，需評估其他量測方式。
{% endhint %}

#### Q1-5. 測不準（與其他流量計對比有誤差）

實驗室環境 vs 現場： LORRIC 產品均通過 ISO9001 認證實驗室校正。實驗室能控制所有變因，但實際現場環境（流場、管況、震動）各異。

**建議可使用** [**Z05 設定比例係數 (Scale Factor)** ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/z-class-options/z05-she-ding-bi-li-xi-shu)**進行微調**

Z05設定數值 = 目標值 ÷ 當前顯示值

目標值 10，實際顯示 8，Z05設定 = 10 ÷ 8 = 1.25

設定後重新測量，確認顯示值接近目標。

{% hint style="danger" %}
Z05 Offset 僅做微調用途，不可替代正確安裝與管路條件，避免超過量測誤差範圍。
{% endhint %}

#### Q1-6. 讀數波動太大

若流量波動導致測量不穩定，請設定 [**A15 阻尼係數 (Damping)**](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/a-class-options/a15-zu-ni-xi-shu)，**增加阻尼係數**，將數據波動降低。

#### Q1-7. 流量計讀數與實際重量/流量不符

**1）可能原因一：液體物理特性（密度）產生的整體比例偏差**

本產品出廠測試液體為水（比重1.0），因此當使用的液體比重非 1.0 時，可能出現流量計讀數與實際重量不符的情況。

**2）可能原因二：訊號傳輸（電氣特性）產生的**<mark style="background-color:red;">**零點偏移**</mark>**與**<mark style="background-color:red;">**線性縮放偏差**</mark>

當用戶使用<mark style="color:red;">**類比訊號 (Analog)**</mark>輸出時，由於電流或電壓是連續變化的，所以任何電路上的微小電阻變化、環境干擾、導線長度或硬體老化，都會直接反應在數值上。

以上情況都可以使用<mark style="background-color:red;">**「K02 校正方案」、「K03 比例係數」與「K04 加減流量值」**</mark> 三種參數設定，修正流量計讀數偏差，公式為：

$$
校正後瞬時流量(正確值) = K03\*校正前瞬時流量(錯誤值) -K04
$$

功能說明：目前K02校正方案只有一種模式， K03 比例係數調整修正線性誤差（斜率），而 K04 加減流量值調整修正零點偏移（位移）。

<details>

<summary>校正偏差功能範例（點擊展開）</summary>

**一、因液體密度產生誤差**

範例：以50%硫酸為例\
假設用戶液體是硫酸，液體比重 1.4，實際測得液體重量 26 噸，用戶發現流量計顯示讀數為：20004 升，換算出的重量 20004 x 1.4 = 280056 (約28噸)，顯示讀數偏高。

**步驟一：調整 K03比例係數**

$$K\_{03} = \frac{\text{實際測得液體重量(正確值)}}{\text{流量計顯示液體重量(錯誤值)}}= \frac{26\ \text{tons}}{28\ \text{tons}} \approx 0.928$$&#x20;

將 K03 值調整為 0.928，則流量計換算後顯示重量約25.98，趨近真實值26。

**步驟二：調整K04加減流量值**

若調整完 K03 後，在大流量時準確，但在小流量或固定泵浦啟動時仍有微小偏差，\
可再調整 K04 加減流量值，消除「固定偏移誤差」。\
若讀數固定多出 0.1 噸，則將 K04 設定為 0.1，系統會自動在計算結果中扣除此數值 。\
若讀數固定少了 0.1 噸，則將 K04 設定為 - 0.1，系統會自動在計算結果中加上此數值 。

**二、因使用類比訊號輸出產生誤差**

範例：用戶使用的是類比訊號輸&#x51FA;**，**&#x767C;現接收端（如 PLC）顯示的數值與流量計主機讀數不一致。

流量計本體顯示「0」（代表管路內沒有流體流動），但輸出給後端的電流卻不是標準的 4.0mA，而是 4.1mA，導致接收端換算後，顯示現在有 0.98 L/min 的錯誤流量（零點偏移）。

**步驟一：使用模擬模式查看是否有比例誤差**

一旦發現設備流量顯示讀數有誤的情況，譬如無液體流動卻有流量讀數，請先使用模擬模式測試是否有比例誤差。詳細步驟參照[模擬模式](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/user-interface/mo-ni-mo-shi)。

啟用F02 模擬模式，至E06 開啟類比輸出內容，建議選擇「流量」，接著進入F01 設定模擬模式流量顯示，觀察接收端顯示讀數。

假設當數值設定為 60 L/min時，接收端卻顯示 58.41 L/min，代表整體比例偏低。

<mark style="background-color:red;">\*經由模擬模式測試後，可知流量計目前情況不僅僅是零點偏移問題，還有輸出比例問題。</mark>

**調整 K03 比例係數**

$$K\_{03} = \frac{\text{目標值(正確值)}}{\text{接收端值(錯誤值)}}= \frac{60\ \text{tons}}{58.41\ \text{tons}} \approx 1.027$$&#x20;

將 K03 值調整為 1.027，則流量計換算後顯示重量約58.42，趨近真實值60。

**步驟二：消除最後殘留的固定偏差（零點偏移）**

若調整完 K03 後，在大流量時準確，但在小流量或固定泵浦啟動時仍有微小偏差，\
可再調整 K04 加減流量值，消除「固定偏移誤差」。

**調整K04加減流量值**\
假設此時用戶關閉模擬模式之後，回到流量 0 的狀態，觀察道接收端依然顯示 0.98讀數，則將 K04 設為+ 0.98，則系統會自動在計算結果中扣除此數值，將零點歸零。

</details>

### 二、安裝與接線問題

#### Q2-1. 接電錯誤

* 請依電機安裝[**接線圖**](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/installation-and-setup/electronic-installation)接入正確相位及電壓，避免接錯。
* 異常徵兆： 若螢幕變為黃色，表示硬體或電源可能有異常，請立即停機檢查。

{% hint style="danger" %}
請務必依照說明書接線。接錯電源會直接損壞機器內板，此類人為損壞不在保固範圍內。
{% endhint %}

#### Q2-2. 螢幕完全沒有顯示

本流量計僅支援 24V 供電，若使用非 24V 之電壓，可能導致背光亮起但畫面無法正常顯示。請務必使用符合機器規格之電壓供電。

#### Q2-3. 主機反覆開機

若主機反覆開機，可能為電源供應不穩，請確認電源電壓與電流是否在設備規格範圍內，本流量計供電需求為 DC 24V。

### 三、通訊與數據讀取

#### Q3-1. Modbus 顯示錯誤數值

客戶端 PLC 工程師必須按照此規則設定，方能正確讀取數據。

Byte Order： 本機採用 Big-Endian（高位元組先傳）。

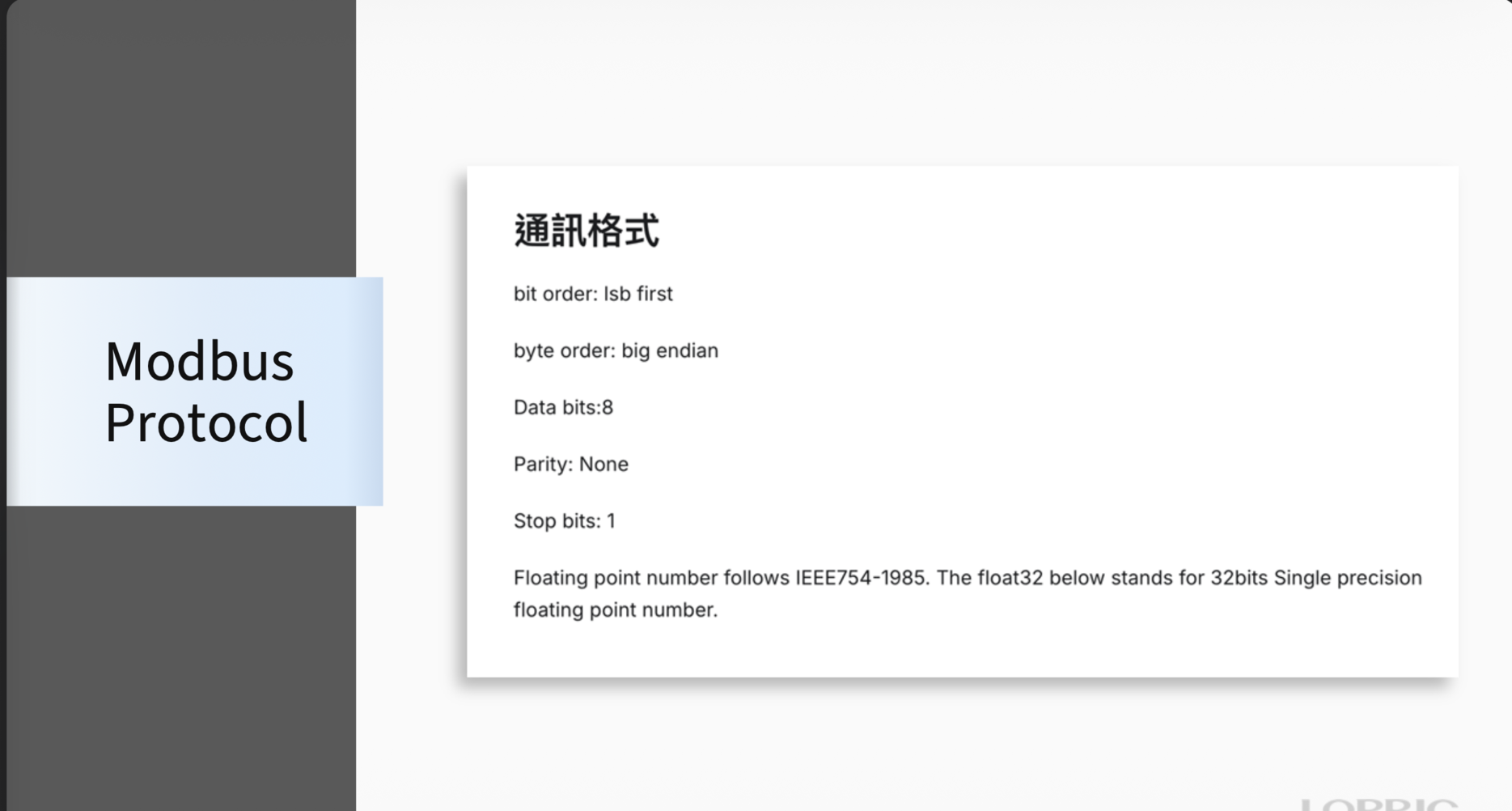

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FOxb98uIK1BDhdIUa0ptp%2Frs485-lorric.png?alt=media&#x26;token=69091370-de6a-4df5-b2ab-1876942d80d0" alt=""><figcaption></figcaption></figure>

#### Q3-2. RS485 通訊無回應

當主機 RS485 通訊無法收到回應，PLC 或上位系統無法讀取數據．請依序排查：

1. 確認依照[電機安裝](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/installation-and-setup/electronic-installation)指示正確接線

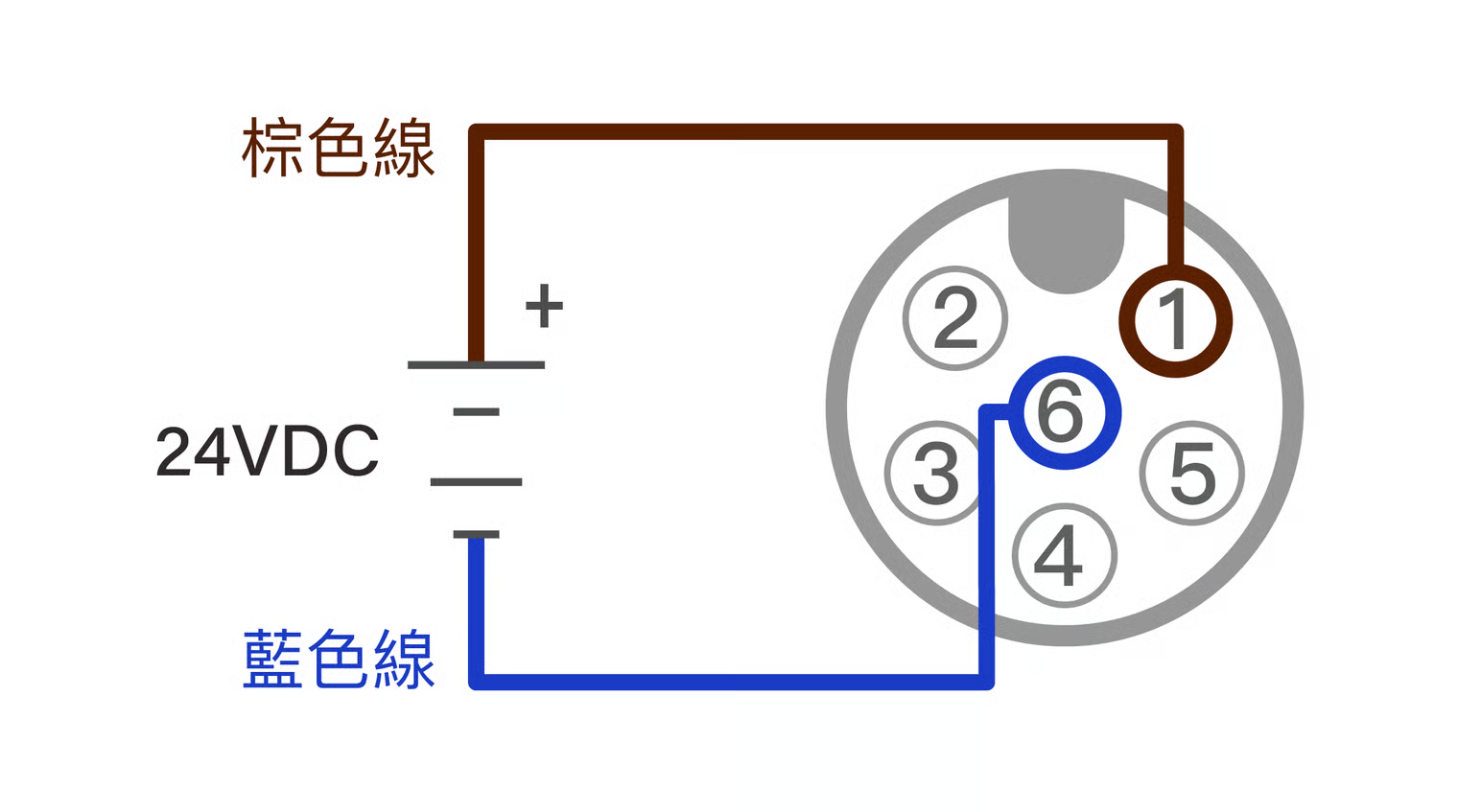

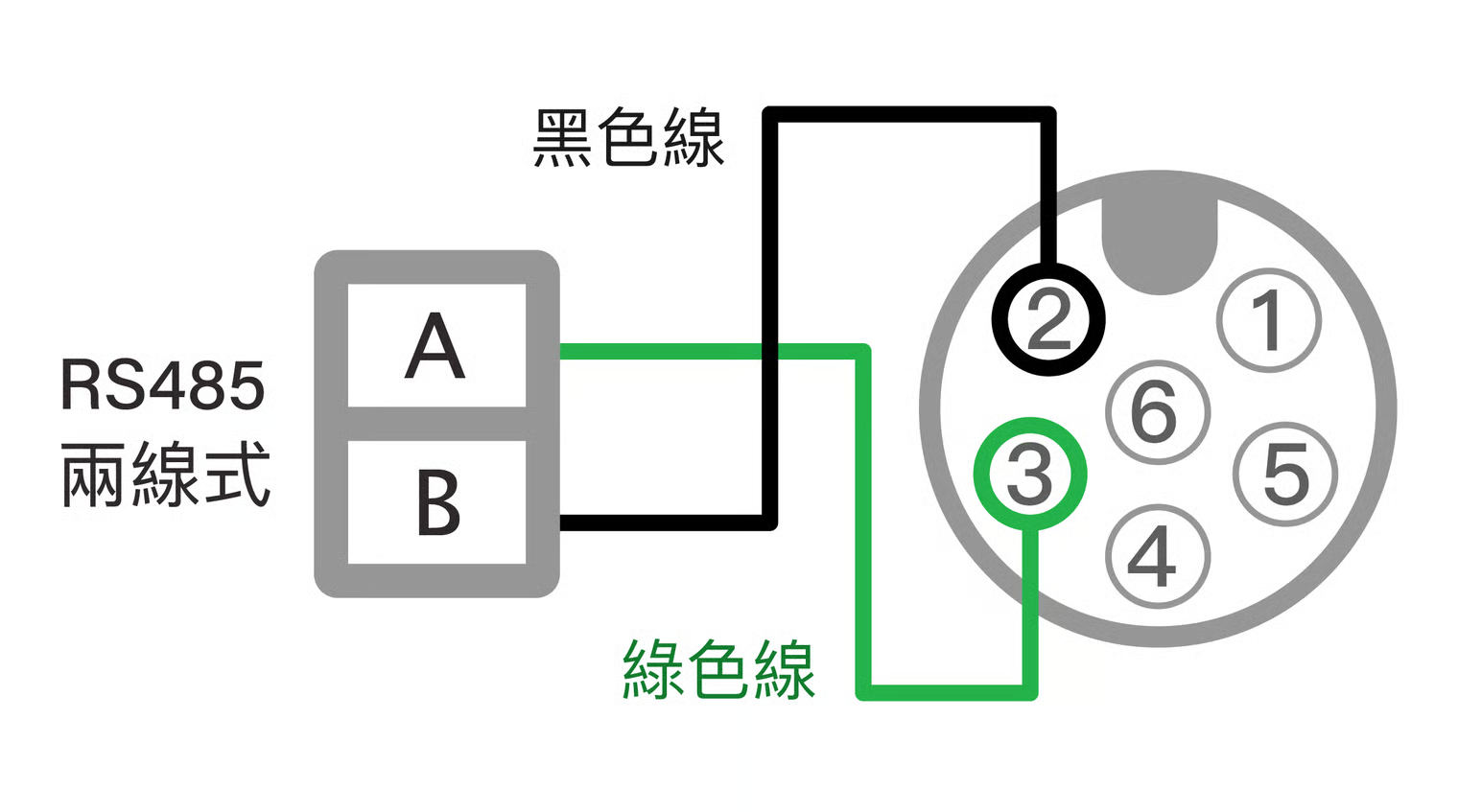

<div><figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2F6OE7vZ1pKfNWYSRD7sA9%2Fimage.png?alt=media&#x26;token=73276674-7fad-477e-991e-b5486942a743" alt="" width="375"><figcaption><p>棕色線：24 VDC (+)、藍色線：0 VDC (-)</p></figcaption></figure> <figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FbfXJsuvcygbWGyBTUAWz%2Fimage.png?alt=media&#x26;token=458543ed-5e2c-4601-bbb4-455cf563e00e" alt="" width="375"><figcaption><p>黑色線：RS485 (B-)、綠色線：RS485 (A+)</p></figcaption></figure></div>

2. 通訊參數設定異常

* E04 (Modbus ID)：請確認設備 ID 與 PLC/主機設定一致，避免重複或錯誤。
* E05 (Baud率)：請確認傳輸速率與總線上其他設備相符。

3. 地址或位置衝突

* 確認同一總線上該 ID 只有一個設備，避免多設備衝突

{% hint style="danger" %}
若RS485 訊號品質不穩定，可能是接線不良所導致，請參考[接電建議](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/communication/rs485-setup#rs485-er-xian-shi-pei-xian-tu)確認接線無誤。
{% endhint %}

#### Q3-3. 類比電流訊號（4-20mA）無法輸出

請先確認是否依照[電機安裝](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/installation-and-setup/electronic-installation)指示正確接線，並確認功能 E06 類比輸出內容 (Iout Def.) 功能已確實開啟。

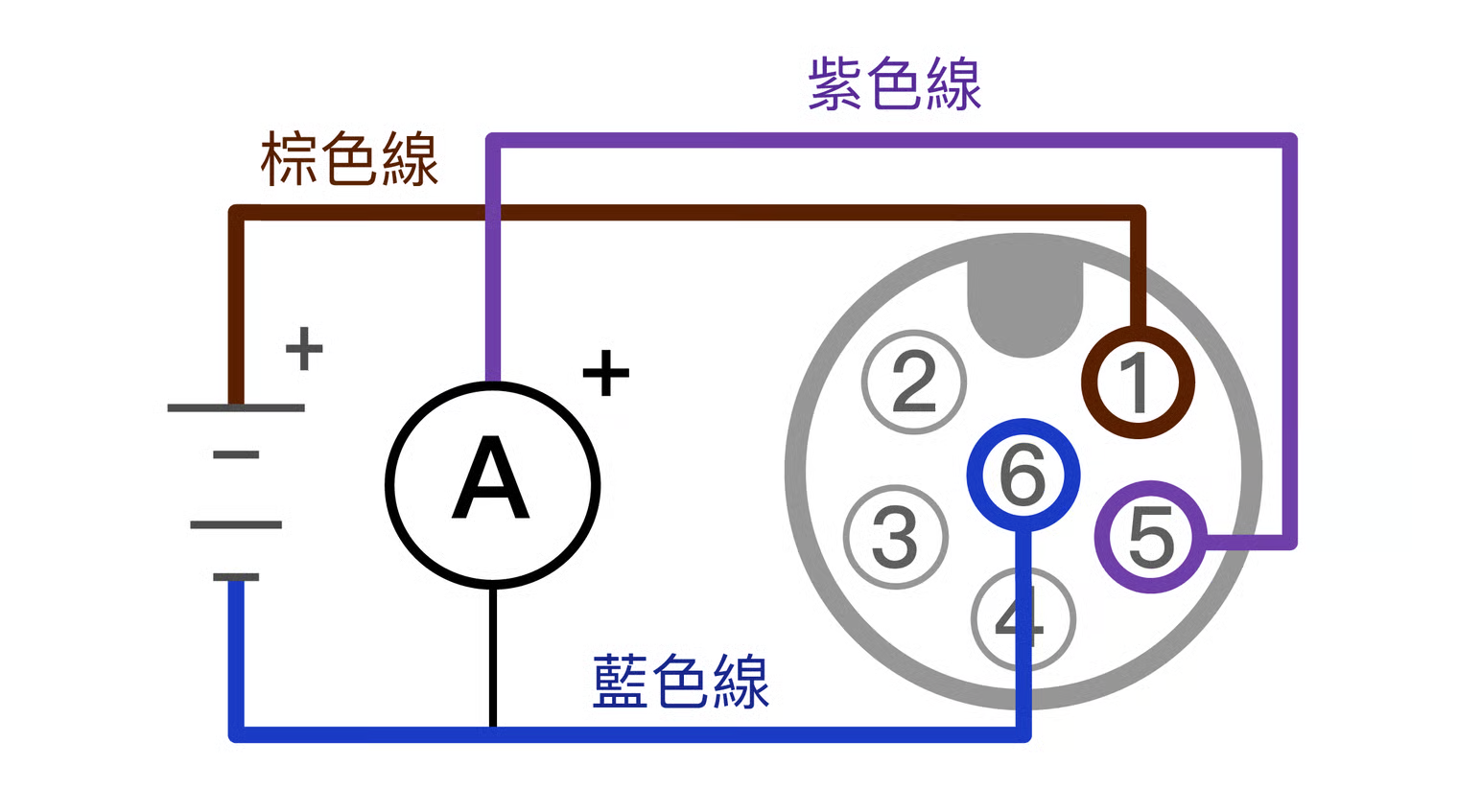

<div align="left"><figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FH545IfIAiqPJk2g0xK2o%2Fimage.png?alt=media&#x26;token=481ba40b-de29-4465-a3e6-c947dd5374ba" alt="" width="375"><figcaption><p>棕色線：24 VDC (+)、藍色線：0 VDC (-)、紫色線：4~20mA (+)</p></figcaption></figure></div>

#### Q3-4. 類比電流訊號輸出異常

當類比電流訊號輸出值異常或需要微調，請依序排查：

1. **線路或量測端阻抗過大**
   * 確認線路阻抗或控制器接收端內阻未超過規格上限。
   * 可適當提高外部供電電壓，以提高可使用的總線路阻抗上限。
2. **輸出參數設定錯誤**
   * E06 (類比輸出內容)：請確認已開啟類比輸出功能。
   * E07 (4mA數值)/ E08 (20mA數值)：對應輸出量測範圍的下限與上限，確保 4-20mA 對應的流量值正確。
   * E09 (類比錯誤值)：輸出信號類型或極性設定，確認符合控制器接收需求。
   * E11 (4mA微調uA) / E12 (4mA微調uA)：輸出微調值，修正偏差以精準匹配目標量測值。
   * E13 (類比輸出範圍)：線路負載補償或輸出模式設定，確保輸出穩定並能驅動外部設備。
3. **流量計讀數與實際流量不符**
   * 使用類比訊號 (Analog)輸出時，容易因為訊號傳輸（電氣特性）產生的零點偏移與線性縮放偏差。這是因為電流或電壓是連續變化的，所以任何電路上的微小電阻變化、環境干擾、導線長度或硬體老化，都會直接反應在數值上。
   * 此情況可以使用校正偏差功能：「K02 校正方案」、「K03 比例係數」與「K04 加減流量值」 三種參數設定，修正流量計讀數偏差。請查看本頁[Q1-7](#q17.-liu-liang-ji-du-shu-yu-shi-ji-zhong-liang-liu-liang-bu-fu)。

#### Q3-5. 超音波元件通訊異常

當主機無法與超音波元件正常通訊，量測中斷或錯誤，請依序排查：

1. **電力系統雜訊過多**
   * 更換電源或使用穩定電源。
   * 確認電源線未過度纏繞。
   * 避免電線與馬達、動力線或其他高雜訊設備靠太近。
2. **主機異常**
   * 若確認電源與佈線正常，但仍無法通訊，請聯絡原廠或代理商檢修。

## 進階協助流程

若問題**不屬於上述常見異常**，或依指引處理後仍未改善，請依下列步驟準備資料後聯繫原廠，我們將能更快速判斷問題原因。

客服信箱：<sales@lorric.com>

**請提供以下資訊：**

1. <mark style="background-color:red;">**版本**</mark>**與**<mark style="background-color:red;">**機身編號**</mark>（請附照片）

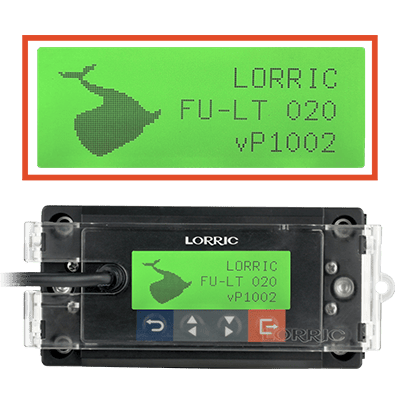

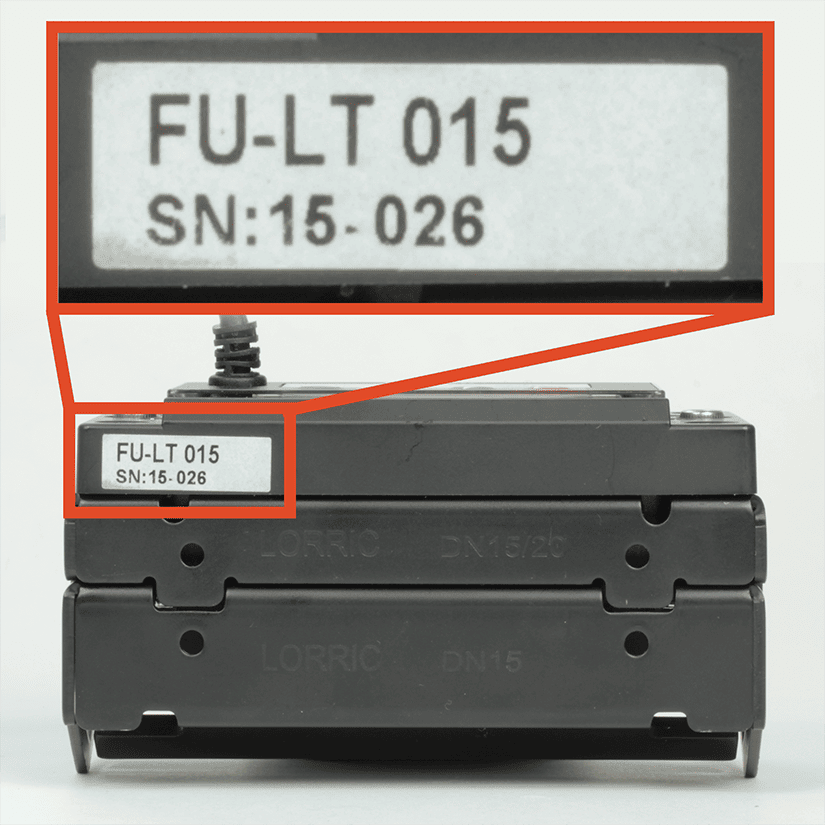

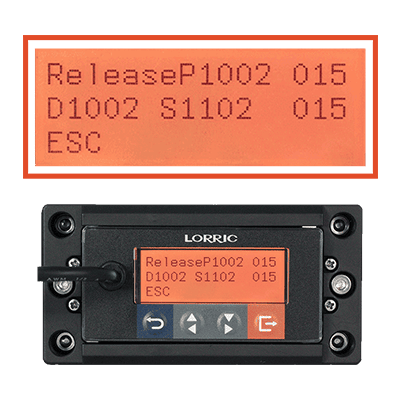

<table><thead><tr><th valign="top">H12 系統資訊</th><th valign="top">開機畫面</th><th valign="top">機身貼紙</th></tr></thead><tbody><tr><td valign="top"><p>進入參數H12 System Info. (系統資訊) 可確認型號以及主機版本。</p><p>• P1002 為機器版本號與開機畫面版本號相同。</p><p>• D1002與S1102 為硬體版本號。</p><p>• 015 為機器型號。</p><p>   (即DN15管徑)</p></td><td valign="top"><p>流量計接上電源後顯示的開機畫面（顯示三秒）。</p><p>• LORRIC 為商標。</p><p>• FU-LT 020 為機器型號。</p><p>   (即DN8管徑)</p><p>• P1002 為機器版本號。</p></td><td valign="top"><p>流量計機身貼有貼紙。</p><p>• FU-LT 008 為機器型號。</p><p>   (即DN8管徑)</p><p>• SN:15-026 為機器流水號。</p><p>（由於貼紙久置可能難以辨識，建議取得產品時先行記錄流水號。）</p></td></tr><tr><td valign="top"><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FpGM8w90PJr6eINoVflPI%2FFU-LT-h12-square.png?alt=media&#x26;token=d591fd70-b8a5-4078-b954-a05ef3160f45" alt=""></td><td valign="top"><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FLFOgcslwgMlYhITHVpB2%2FFU-LT-splash-screen-square.png?alt=media&#x26;token=c82cb703-33b5-433a-83d4-7b97f45428f1" alt=""></td><td valign="top"><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FfM2yCon2WjtNJj3gAmD4%2FFU-LT-product-label-edited-square.png?alt=media&#x26;token=51ddc03c-7f3b-4557-9a49-5fdf1b4f5540" alt=""></td></tr></tbody></table>

2. **Status Page 畫面**（請附照片）

請用方向鍵切換主畫面，找到Status Page，若無法找到此頁，請至[參數H10](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/h-xi-tong-xiang-guan-she-ding/h10-kai-qi-chu-cuo-hua-mian)將除錯畫面開啟。

&#x20; ![](https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FiZEVaM33z0b2sheoZQjy%2FFU-LT-Homepage-tw-3.jpg?alt=media\&token=bb0ade38-5352-4b42-a447-b825fb8c8f4a)

3. **問題描述**

* 發生時機：開機時／運轉中／停機後
* 是否可重現：每次都發生／偶發／僅發生一次
* 發生頻率：每天／每週／隨機

4. **使用環境**

* 流體／介質（液體、化學品名稱）
* 溫度／壓力範圍
* 管徑／安裝方向／直管段條件

5. **已嘗試的處置方式**

* 參考本頁上述[常見異常與自行排除](#chang-jian-yi-chang-yu-zi-xing-pai-chu)
