# 產品外觀、規格、型號

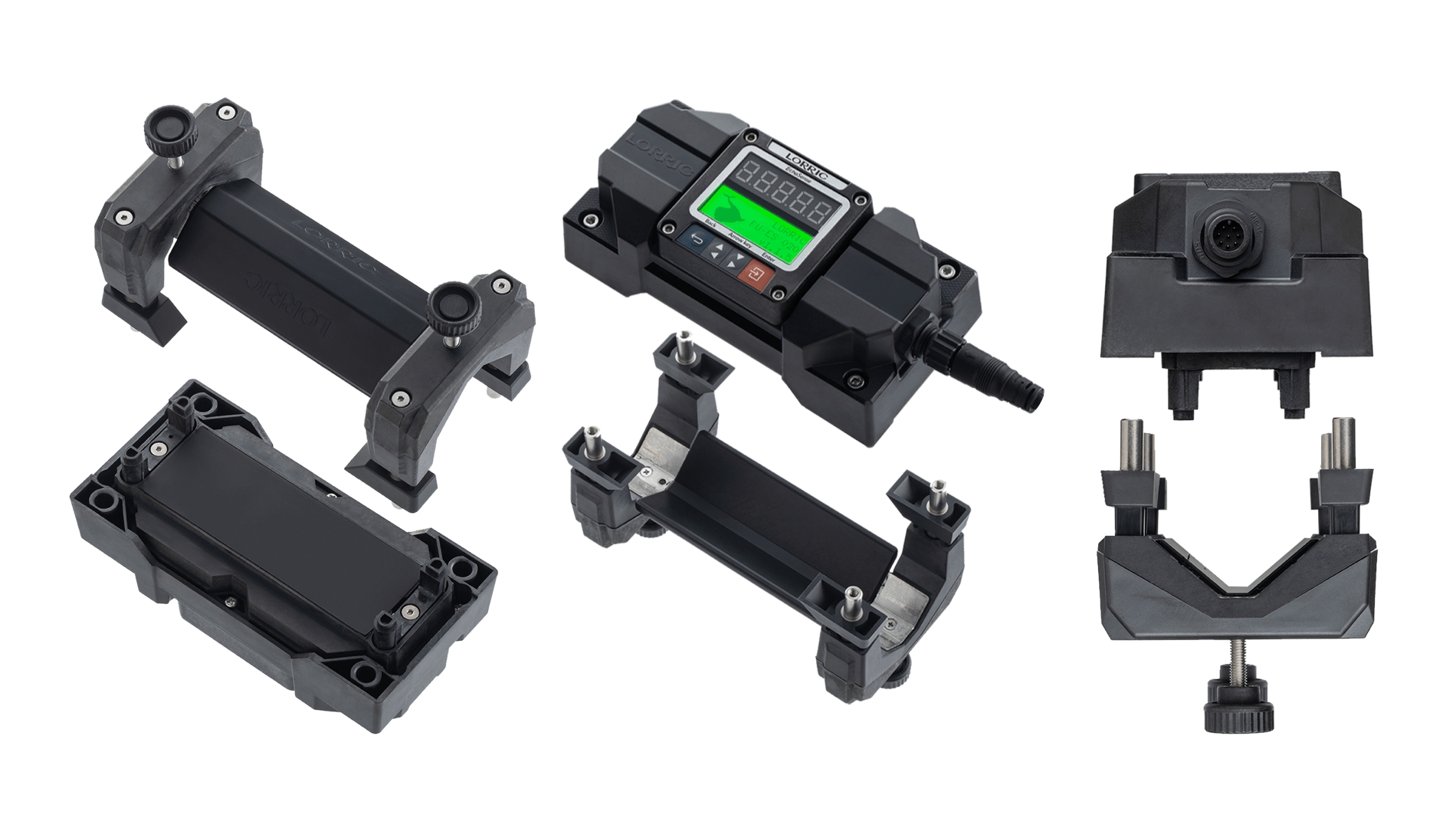

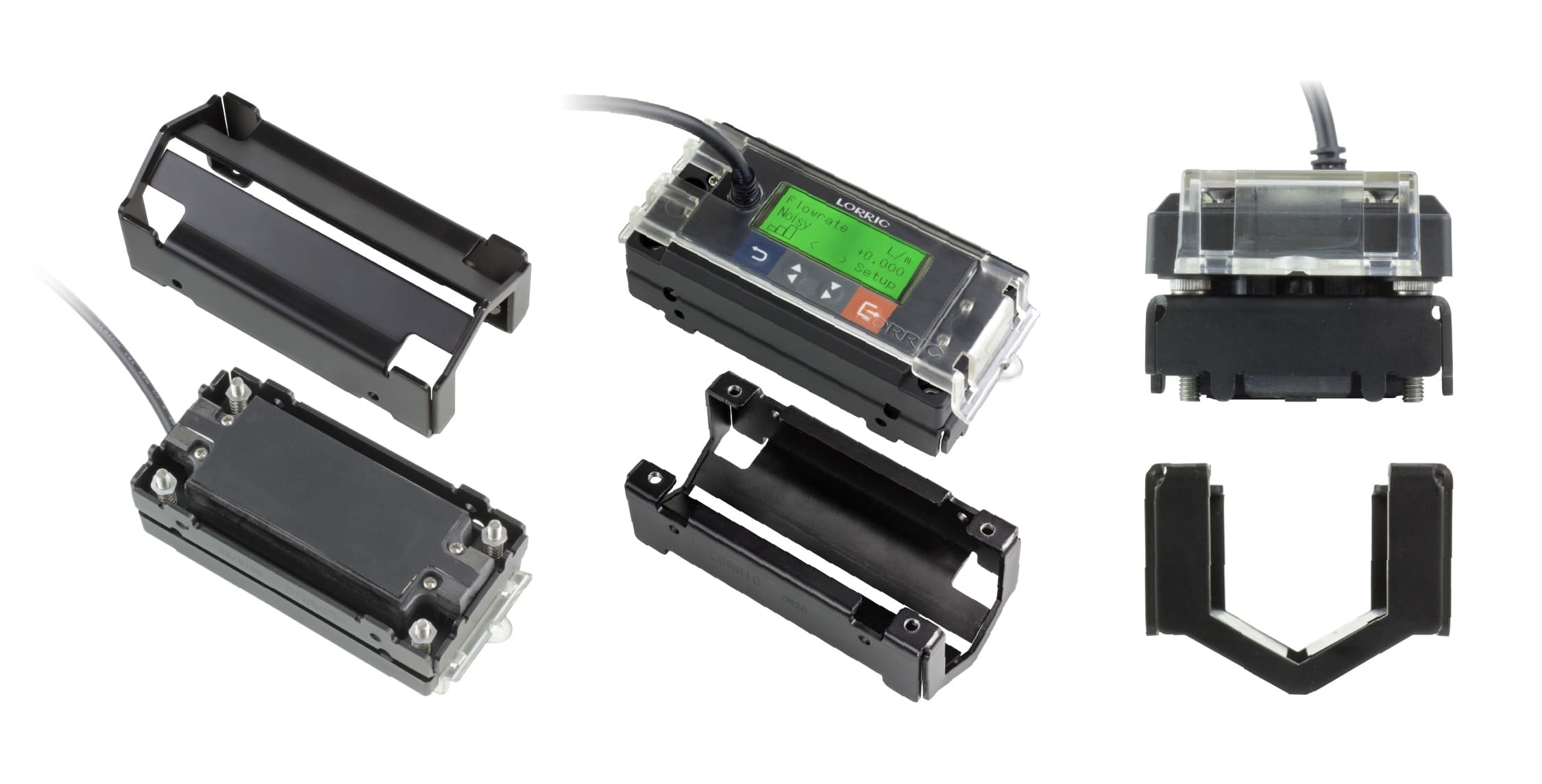

## 外觀照片

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FSAlJIqZ2x0EkAQlD9HoP%2FFU-LT-manual-device.jpg?alt=media&#x26;token=8b1894bb-a560-4fe3-8cb3-680951a35ae4" alt=""><figcaption></figcaption></figure>

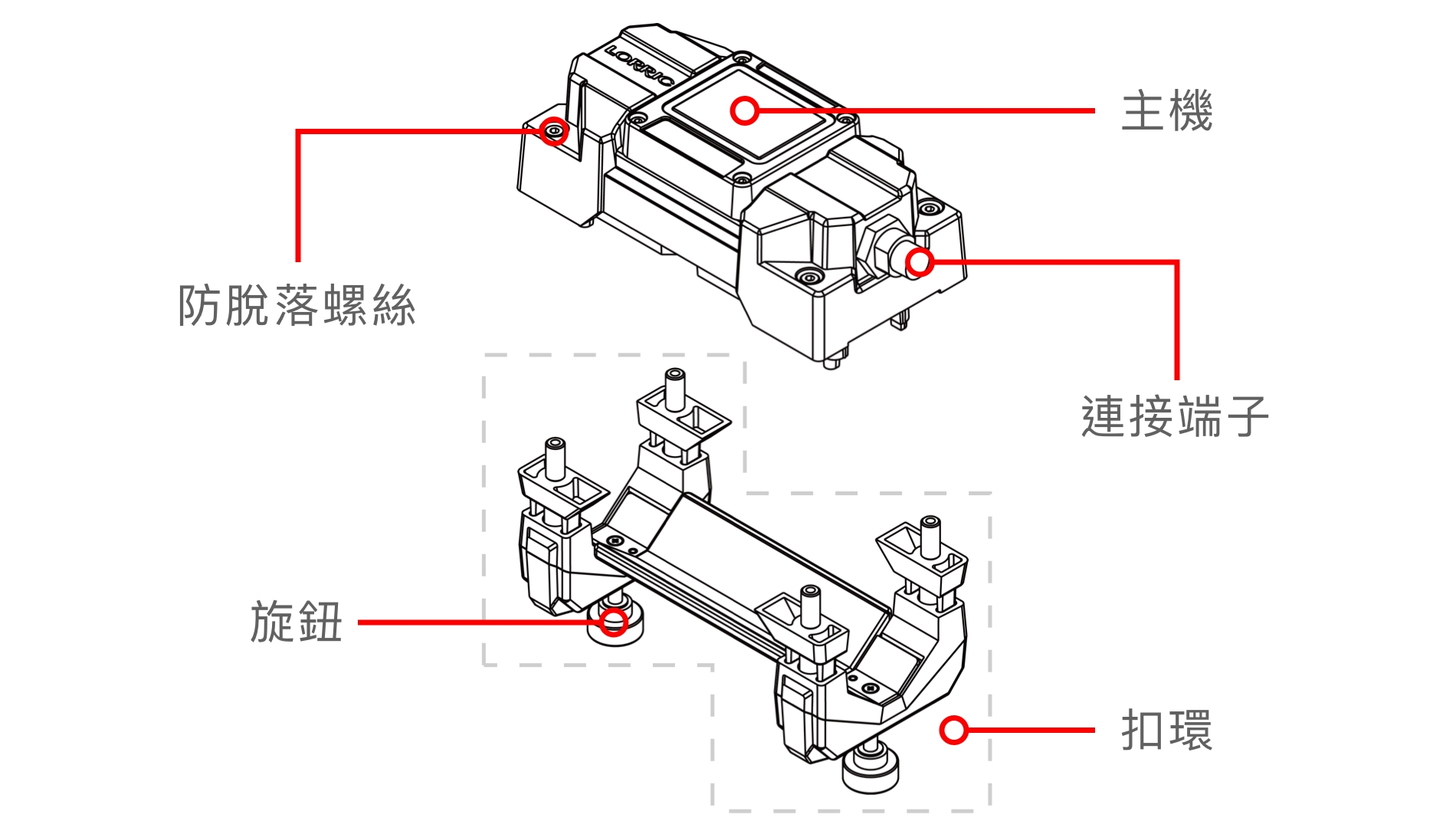

## 爆炸圖

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FD3KtDWRO4dTgB74oYWMu%2FFU-LT_exploded-view-parts-tw.png?alt=media&#x26;token=9ee4ed02-b853-427a-9cec-6d9dcada44db" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FxwF2xJRI1x2ZmNMFttHM%2FLT-diameter-model.png?alt=media&#x26;token=f4791be4-24cc-45fb-9075-fe0132ffa00a" alt=""><figcaption></figcaption></figure>

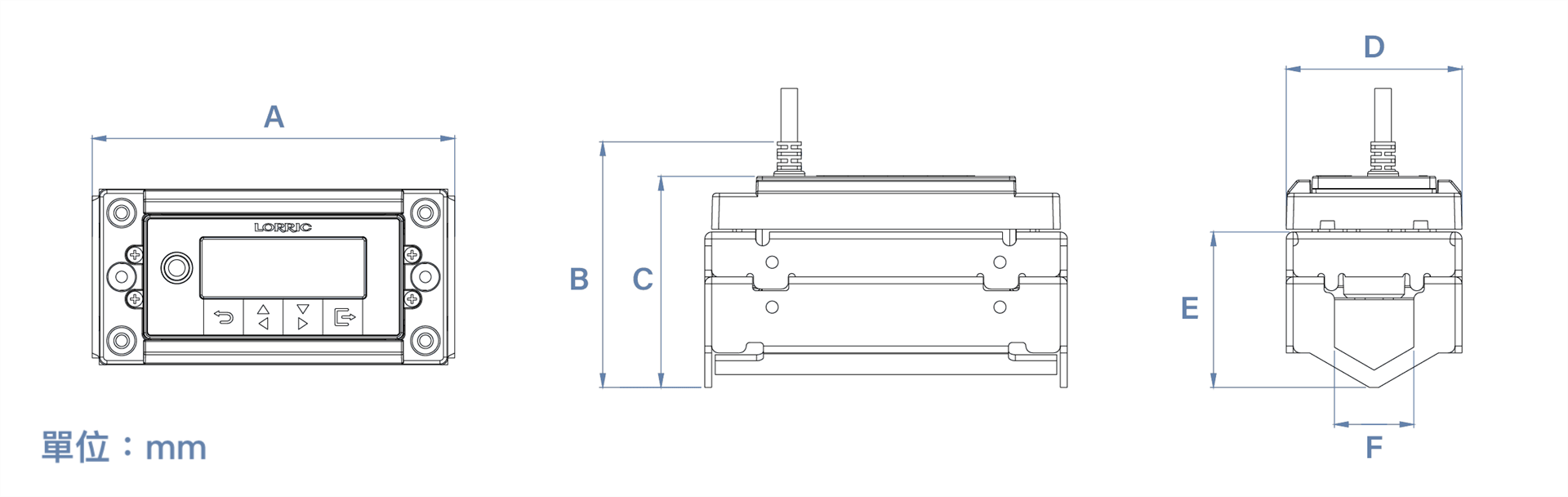

## 型號及尺寸

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2Fbo3B7YQ0LmtVD1CtU3XU%2FFU-LT-size-1-v2.png?alt=media&#x26;token=9986c788-3728-4ddf-bf73-dedede50e625" alt=""><figcaption></figcaption></figure>

<table data-full-width="false"><thead><tr><th width="110.07391357421875">型號</th><th width="99.80206298828125">適用標稱管路</th><th width="89.900390625">A</th><th width="89.6219482421875">B</th><th width="89.7786865234375">C</th><th width="90.2347412109375">D</th><th width="89.6219482421875">E</th><th width="90.0103759765625">F</th></tr></thead><tbody><tr><td>FU-LT008</td><td>DN08</td><td>105</td><td>64.1</td><td>49.2</td><td>40.44</td><td>36</td><td>14</td></tr><tr><td>FU-LT010</td><td>DN10</td><td>105</td><td>67.73</td><td>57.73</td><td>40.44</td><td>40.5</td><td>19</td></tr><tr><td>FU-LT015</td><td>DN15</td><td>105</td><td>71.13</td><td>61.13</td><td>50.9</td><td>45</td><td>23</td></tr><tr><td>FU-LT020</td><td>DN20</td><td>105</td><td>77.63</td><td>67.63</td><td>50.9</td><td>51.5</td><td>29</td></tr><tr><td>FU-LT025</td><td>DN25</td><td>105</td><td>84.96</td><td>74.96</td><td>61.12</td><td>58</td><td>35</td></tr></tbody></table>

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FQC6zguBrYJIty9YfRTY8%2FFU-LT-size-2-v2.png?alt=media&#x26;token=203070ab-cf10-43ab-976f-8a75c80cc9a1" alt=""><figcaption></figcaption></figure>

## 產品規格

### 1. 機構規格

| 安裝方式     | Clamp-On 外扣式                                                    |
| -------- | --------------------------------------------------------------- |
| 管壁最高工作溫度 | 建議不超過60°C                                                       |
| 主機工作環境溫度 | <p>-10~~60°C (14~~140°F)</p><p>(管內流體溫度越高，主機可允許之環境溫度上限需相對降低)</p> |
| 供電需求     | DC 24V 200mA                                                    |
| 反應時間     | ≤0.5秒 (2Hz) 至 1秒 (1Hz)                                          |
| 防水等級     | IP66<mark style="color:red;">\*</mark>                          |

<mark style="color:red;">\*</mark> IP66 是 Ingress Protection 66的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，IP等級的格式為IPXX，其中XX為兩個阿拉伯數字，第一標記數字表示接觸保護和外來物保護等級，用來表示防塵，第二標記數字表示防水保護等級，數字越大表示其防護等級越佳。IP66 的第一個6表示：完全防止粉塵進入；第二個6表示：高壓潑水無傷害。

### 2. 量測相關規格

<table data-header-hidden><thead><tr><th width="222.3212890625">量測相關規格</th><th>說明</th></tr></thead><tbody><tr><td>適用流體</td><td>無或含少量雜質及氣泡之液體</td></tr><tr><td>線性度</td><td>± 0.5 % FS (>0.3m/s)</td></tr><tr><td>再現性</td><td>± 0.4 %</td></tr><tr><td>量測精度</td><td><p>10% 至 100% of F.S. 時 ±3.0% OR </p><p>0% 至 10% of F.S. 時 ± 0.3% FS<mark style="color:red;">**</mark></p></td></tr><tr><td>量測原理</td><td>超音波時間差法（Time of Flight, ToF）</td></tr><tr><td>暫態數據</td><td>瞬時流量、瞬時流速</td></tr><tr><td>累積數據</td><td>累計流量(可選正、負或淨流量)</td></tr></tbody></table>

<mark style="color:red;">\*\*</mark> 本產品之量測精度係於常溫清水、CNS UPVC 管件及受控實驗環境下校正所得。實際應用時，因流體性質、管路條件、安裝位置及環境因素差異，實際量測結果可能與實驗室數據有所不同。

### **3.電機規格**

| 供電規格   | <p>DC 24V 200mA </p><p>(4-20mA 及 RS485 電流未包括在內)</p> |
| ------ | --------------------------------------------------- |
| 反向電壓保護 | 有                                                   |

* #### **NPN 輸出**

  | 供電規格   | DC 24V 200mA |
  | ------ | ------------ |
  | 反向電壓保護 | 有            |
  | NPN 接法 | 可 (不支援pnp接線) |

* #### 類比電流輸出(4-20mA)

  | 接線               | 3線式                     |
  | ---------------- | ----------------------- |
  | 供電               | 與主機電源共用，不需另接電源。         |
  | 最大輸出範圍 (含錯誤訊號範圍) | 2.4 \~ 21.6 mA          |
  | 解析度              | 10 位元（0–24 mA 物理區間）     |
  | 反應時間             | ≤0.5秒 至 1秒, 與螢幕數據相同更新率。 |
  | 環路電阻             | 600 ohm @ 24V           |

  <br>

* #### 數位通訊 Modbus RTU RS485

  | 鮑率 Baud    | 9600, 19200, 38400, 57600 |
  | ---------- | ------------------------- |
  | 接線         | 二線式                       |
  | 同一網絡中最多節點數 | 32                        |

### 4. 使用者介面

<table data-header-hidden><thead><tr><th width="140.177734375">使用者介面</th><th></th></tr></thead><tbody><tr><td>語言</td><td>英文、繁中、簡中</td></tr><tr><td>單位</td><td><p><strong>流量</strong>：L (公升)、ft³ (立方英尺)、Imp gal (英制加侖)、US gal (美制加侖)、m³ (立方公尺)</p><p><strong>時間</strong>：Minute (分鐘)、Second (秒)、Day (日)、Hour (小時)</p><p><strong>流速</strong>：m/s (公尺每秒)、ft/s (英尺每秒)</p></td></tr><tr><td>顯示</td><td><p>單螢幕</p><p>3色背光 3行 16字元 LCD 英文</p><p>第一行顯當下顯示的內容及單位</p><p>第二行顯示數據</p><p>第三行顯示按鍵定義 </p><p>(請參考<a href="user-interface/user-interface-explanation">人機介面</a>)</p></td></tr><tr><td>顯示有效位數</td><td>LCD 10位數 (外加正負號及小數點)</td></tr><tr><td>操作按鍵</td><td>4 鍵輕觸式按鍵</td></tr><tr><td>有線通訊</td><td><p>類比輸出自帶電 4-20mA</p><p>Modbus RTU RS485 二線式</p><p>NPN 輸出</p><p>（附2公尺長訊號線、6芯、無隔離）</p></td></tr></tbody></table>

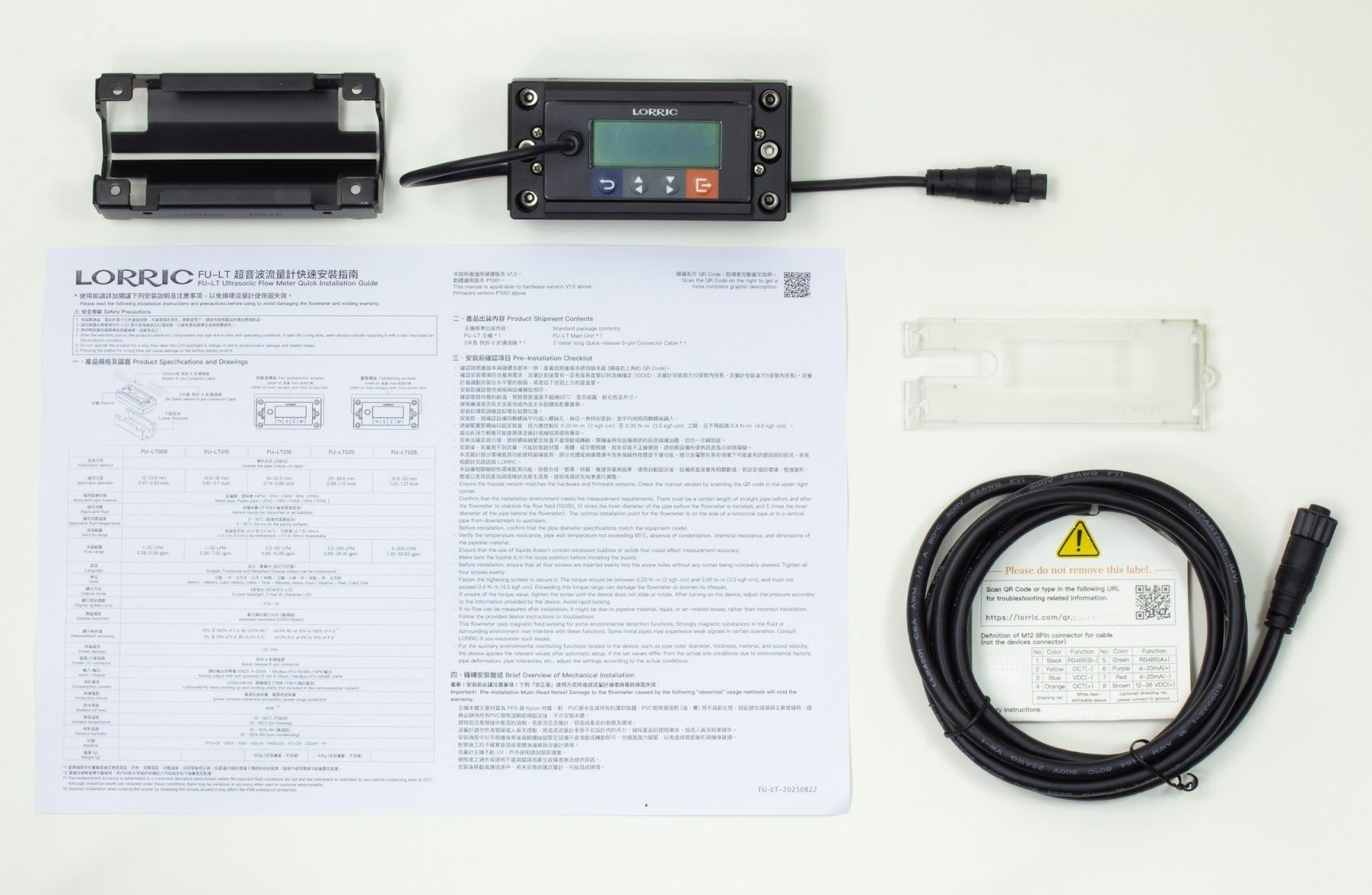

## 出貨內容

除另外協議訂單外，標準出貨內容如下：

* FU-LT 主機\* 1    (上扣具+下扣具各一)
* PC 主機防護蓋\*1&#x20;
* 2公尺長 6 pin 連接線\* 1    (非M12 接頭)&#x20;
* 快速安裝說明書 \* 1&#x20;

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FPjjay3Vgd6uNNnxdkI5T%2FFU-LT-shipped%20parts-2.png?alt=media&#x26;token=7604ae7f-da74-4130-b622-d7069a6b2175" alt=""><figcaption></figcaption></figure>
