電機安裝

安全第一：請勿在通電狀態下配線，在進行任何配線動作前，請先關閉電源並將電源線移除 。

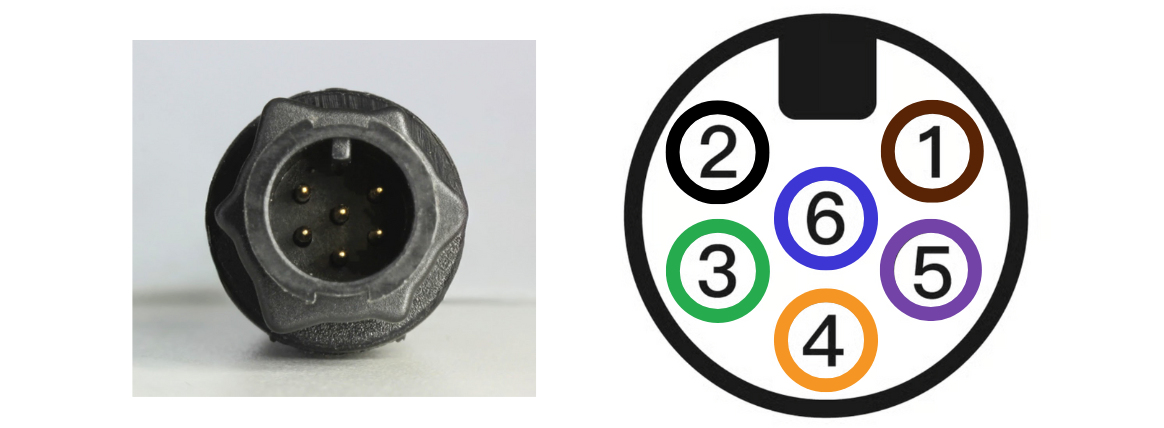

6pin 快速接頭接點定義

1. 將主機隨附線材接上電源及需要的通訊連線。不使用的線頭請使用保護材避免主機漏電或短路。

2. 進行任何打開主機及配線的動作前，請先關閉電源，並將電源線移除。

3. 由於空間限制，主機側面貼紙及後續圖示僅使用線材接點定義。

4. 6Pin 快速接頭線材顏色定義如下：



編號	顏色	功能
1	棕	24 VDC (+)
2	黑	RS485 (B-)
3	綠	RS485 (A+)
4	橘	NPN 輸出 (+)
5	紫	4~20mA (+)
6	藍	0 VDC (-)

24V DC 電源配線圖

棕色線：24 VDC (+)、藍色線：0 VDC (-)

4-20mA 類比輸出配線圖

棕色線：24 VDC (+)、藍色線：0 VDC (-)、紫色線：4~20mA (+)

本功能必需在DC 電源的棕色線和藍色線有供電的情形下，才能工作。

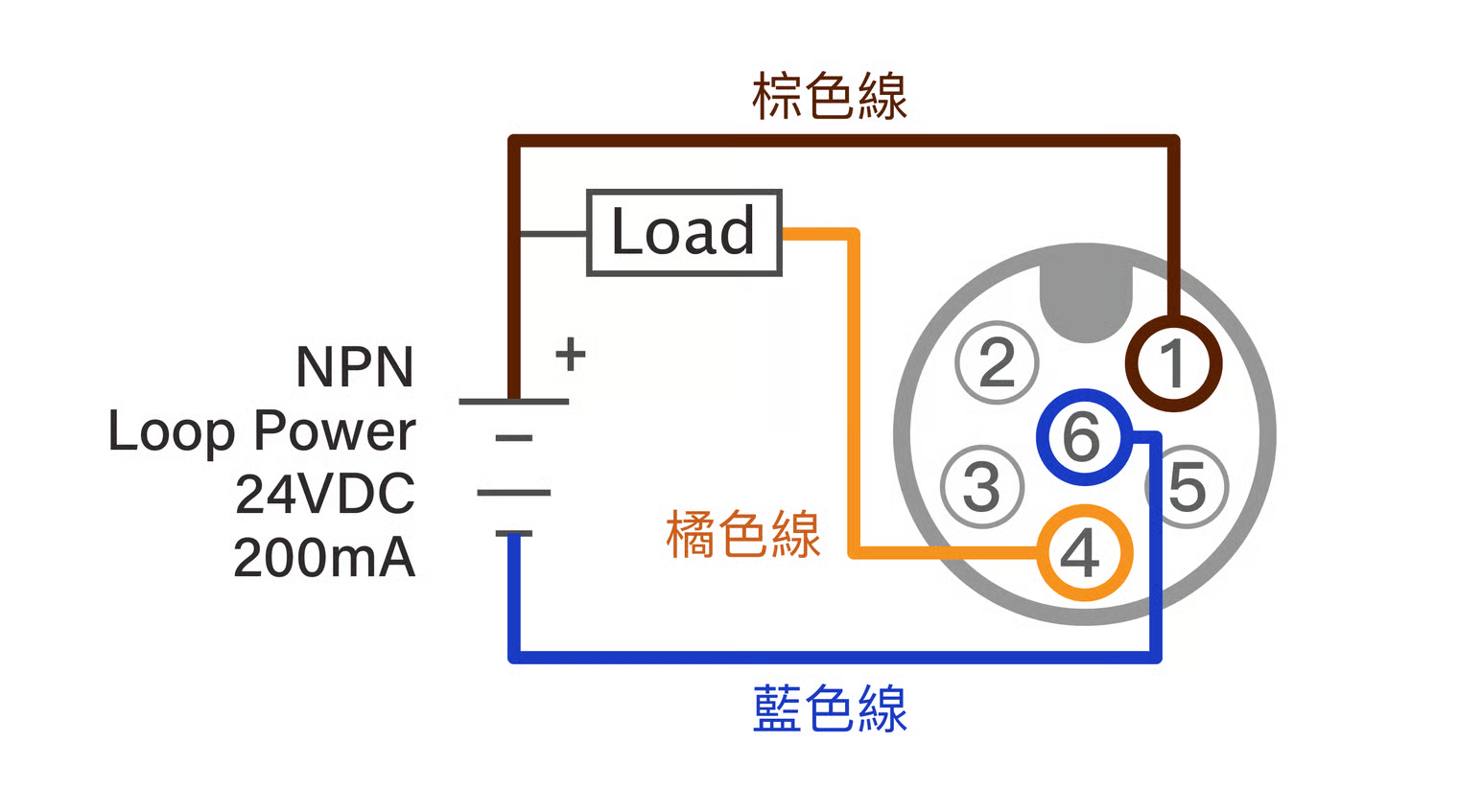

NPN輸出配線圖

棕色線：24 VDC (+)、藍色線：0 VDC (-)、橘色線：NPN 輸出 (+)

本功能必需在DC 電源的棕藍色有供電的情形下，才能工作。為維持圖面易讀性，本圖省略DC供電圖，詳情形見DC 電源配線圖。

RS485 二線式配線圖

黑色線：RS485 (B-)、綠色線：RS485 (A+)

本功能必需在DC 電源的棕藍色有供電的情形下，才能工作。為維持圖面易讀性，本圖省略DC供電圖，詳情形見DC 電源配線圖。

配線建議

1. 一般建議使用帶屏敝 24awg 雙絞線，以串接方式連線每台設備，不要使用環狀或放射狀線路。

2. 連線長時，請在 master 及線路最遠端使用終端電阻，終端電阻業界常使用 120Ω，實際數值請參照線材規格計算。

3. 如果訊號不穩，請在線路上選擇一點使用偏壓電阻。

4. 隨貨6蕊線，如果使用在 RS485 通訊，請修剪長度，盡量使用短線長，降低雜訊干擾。並將隔離網與主要通訊線屏敝相連後接地。

5. 在訊號干擾多的地方，軟體可能需要多次詢問才能得到回應，請在通訊程式內建立多次詢問機制，以區別訊號干擾與設備異常離線兩種情形。
