# 人機介面簡介

## 主機功能說明

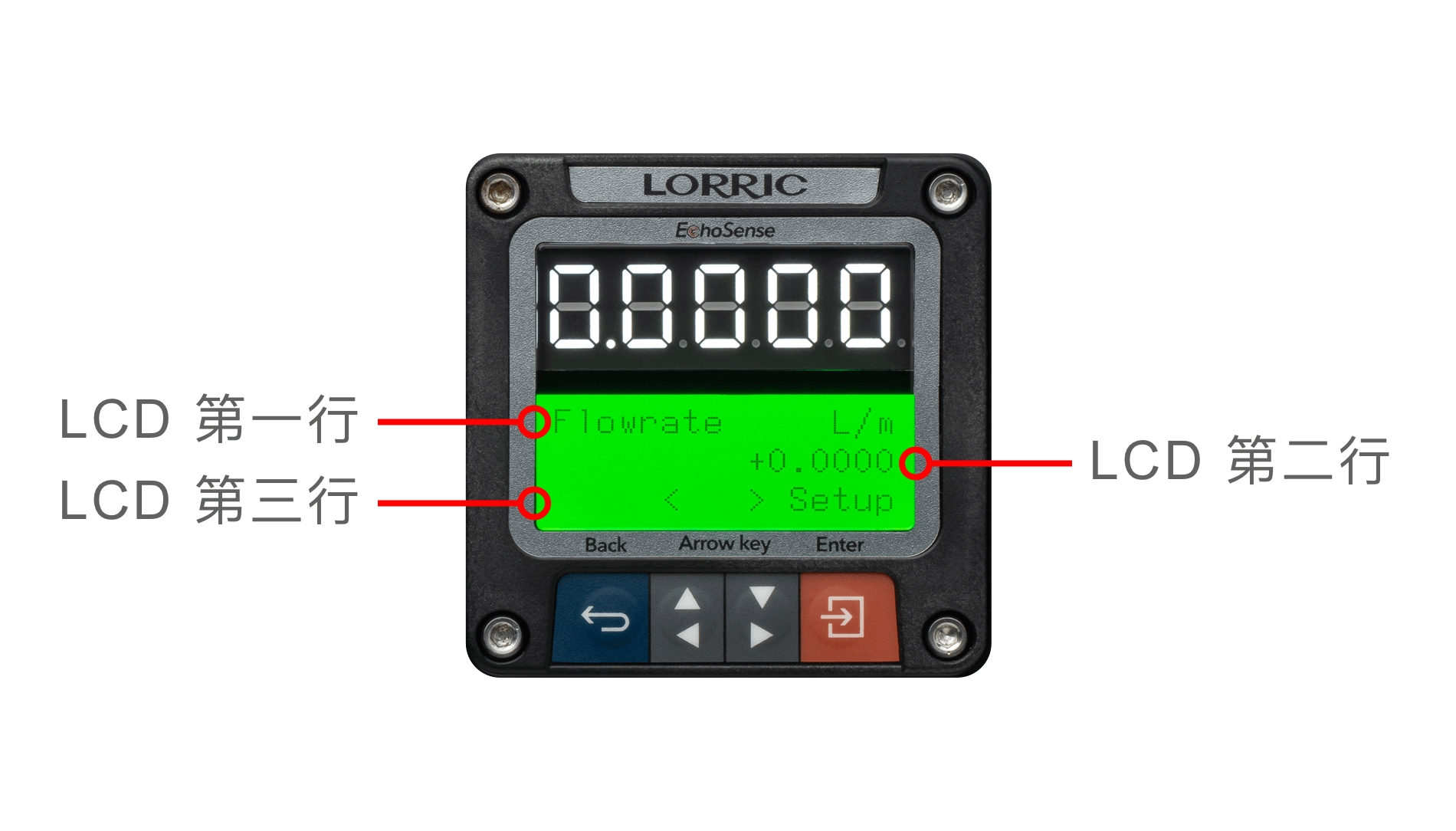

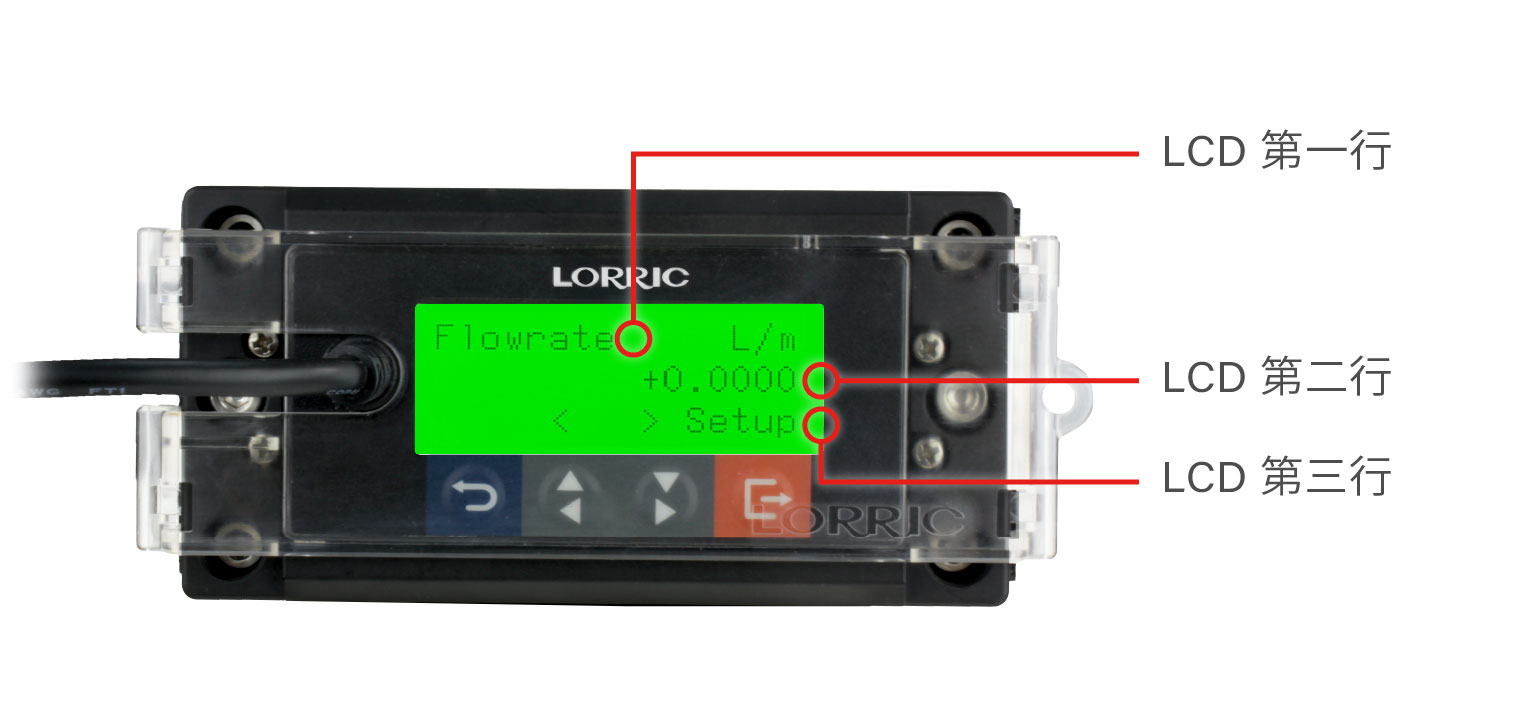

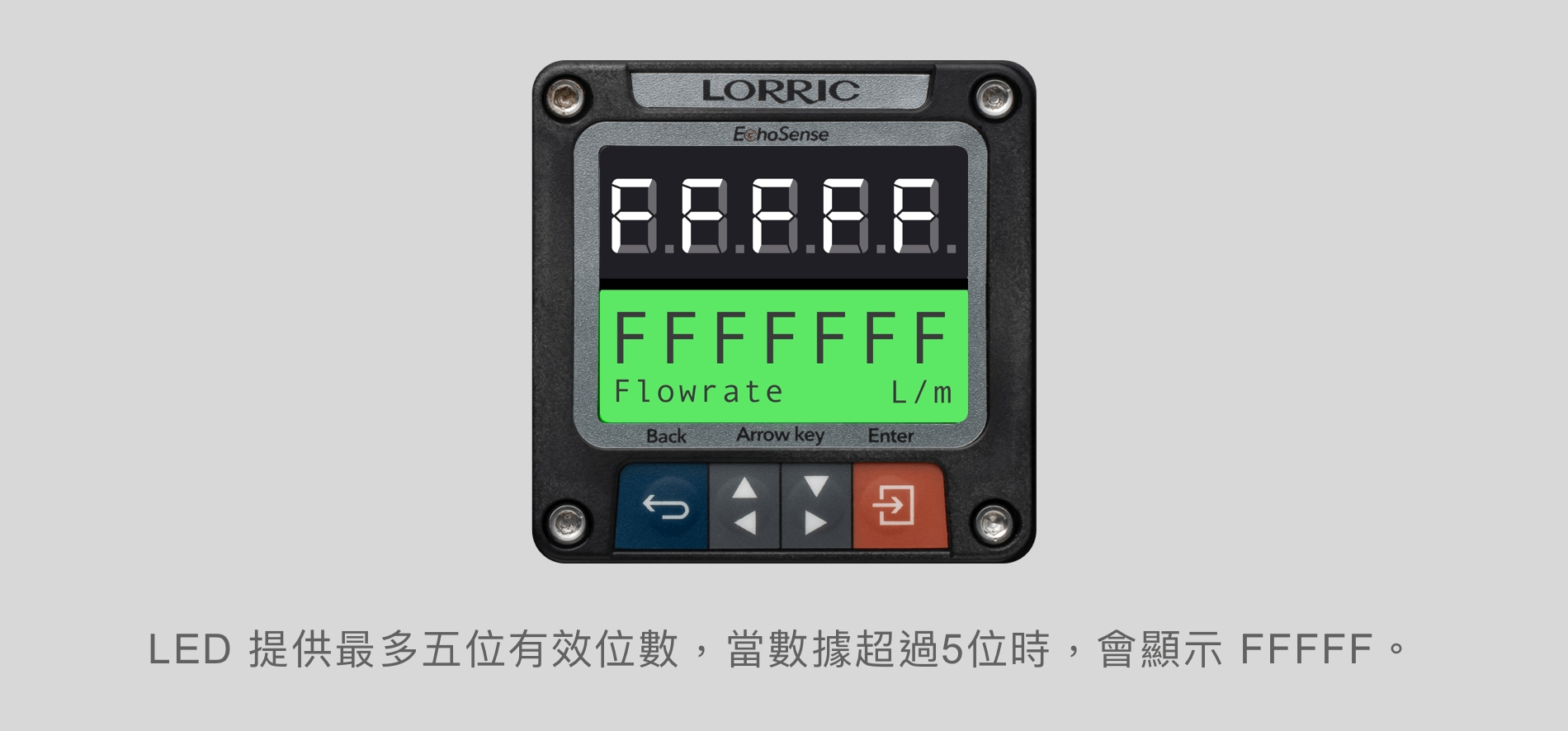

本主機採用 3 行、每行最多 16 字元的 LCD 顯示器。不同位置會顯示不同資訊：

* 第一行：顯示目前的頁面內容名稱與單位
* 第二行：顯示實際數據
* 第三行：顯示當前可操作的按鍵功能

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FAOtMlL34V8Ynw1w6qdo6%2FFU-LT-LCD-3-rows-tw.jpg?alt=media&#x26;token=98b0a9f9-0f00-4f9b-ba7c-93685e2ea15c" alt=""><figcaption></figcaption></figure>

## 按鍵功能

<details>

<summary><strong>按鍵名稱及說明</strong>（點擊展開）</summary>

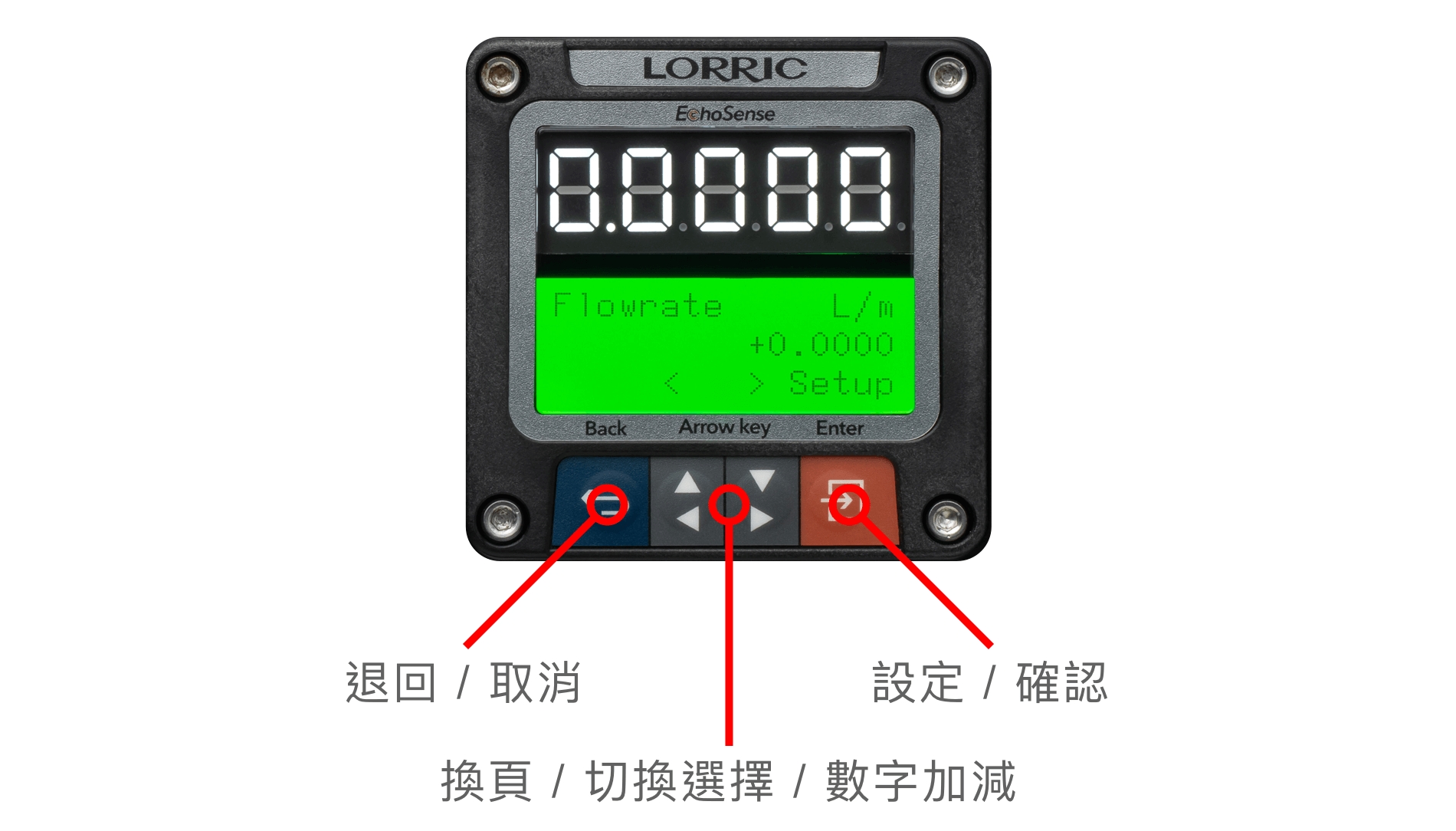

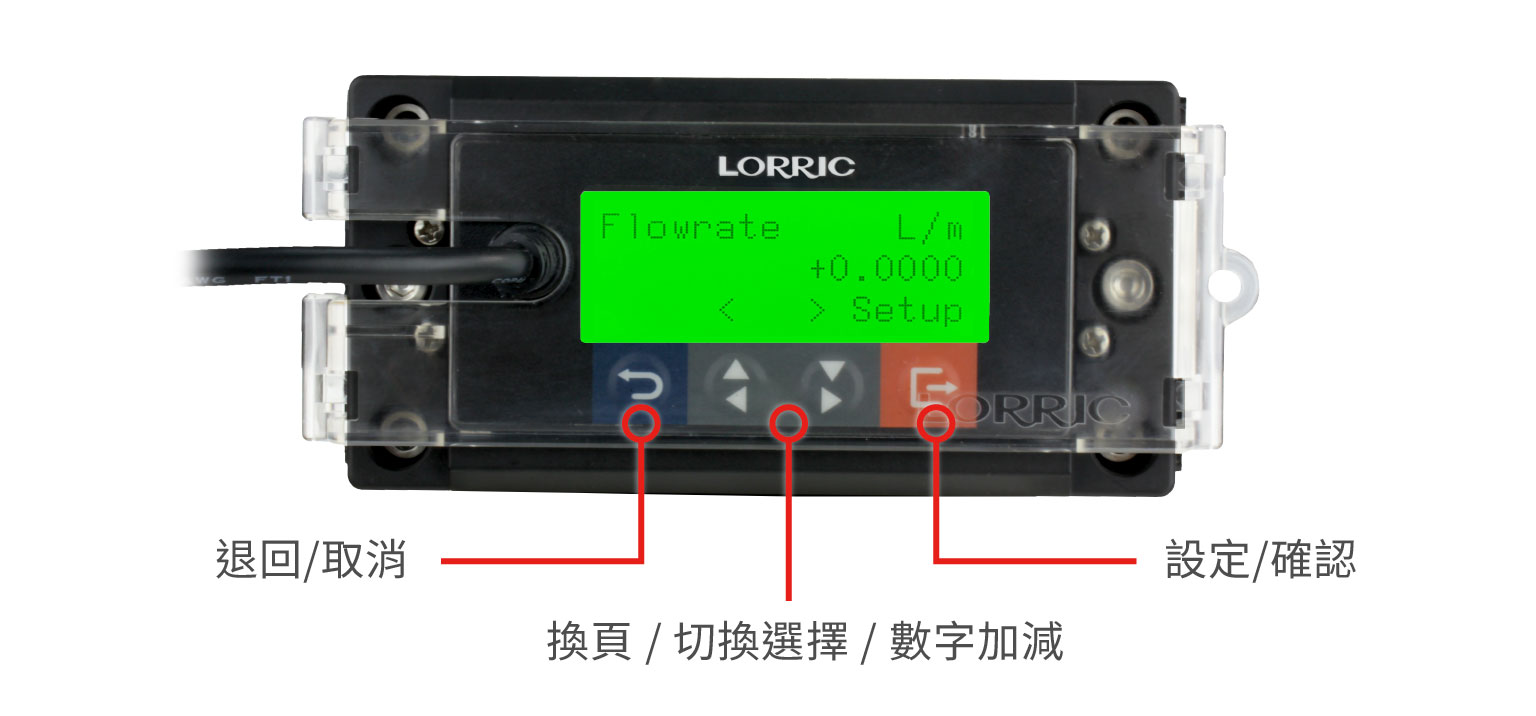

主機共有4個按鍵。LCD 最下方(第 3 行)會顯示目前所有按鍵各自的功能。一般情況下，按鍵定義如下：

* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2Flom2FEoebB4dmegoP4pc%2Fback.jpg?alt=media&#x26;token=82e43ca8-274b-48ca-ae9f-f005db579b5f" alt="" data-size="line"> 藍鍵：最左邊的按鍵，返回上一頁、離開目前操作或存檔

&#x20;方向鍵-灰鍵：

* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FLMHqu7FaGElW3dE2pZiB%2Fleft-up.jpg?alt=media&#x26;token=92427c06-8e23-42d6-a94c-cdfd0e2f0eed" alt="" data-size="line"> 左灰鍵 - 用於翻頁、增大數值、選擇不同項目
* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FVeWyTtbPtwXoNmlECokz%2Fdight-down.jpg?alt=media&#x26;token=3e1617f7-289d-47f1-a788-a65301e803af" alt="" data-size="line"> 右灰鍵 - 用於翻頁、減小數值、選擇不同項目
* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FiKpdXrZsNe0hgxq6tgo1%2Fsave-set.jpg?alt=media&#x26;token=2fa9a8f1-bb12-405e-8e08-ad955994dcbb" alt="" data-size="line"> 橘鍵：最右邊的按鍵，進入設定、編輯或確認目前選擇

{% hint style="danger" %}
警告：請勿長時間持續按住按鍵，以免造成按鍵損壞。
{% endhint %}

{% hint style="info" %}
註：按鍵定義會根據操作情境調整。為了提升使用便利性，或避免誤觸，在某些畫面中按鍵功能可能會被刻意變更。
{% endhint %}

</details>

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FPdK6iMRzXpWgjT5pjN06%2FFU-LT-buttons-tw..jpg?alt=media&#x26;token=0f44cc4d-8831-473f-9669-0b9ee41d7c95" alt="" width="563"><figcaption></figcaption></figure>

## LCD 三色背光功能

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FjTVlqJE4CIMoh4jm7RlJ%2Fbackground-color.png?alt=media&#x26;token=6c2593b7-dea8-4649-a510-9e3b25596091" alt=""><figcaption></figcaption></figure>

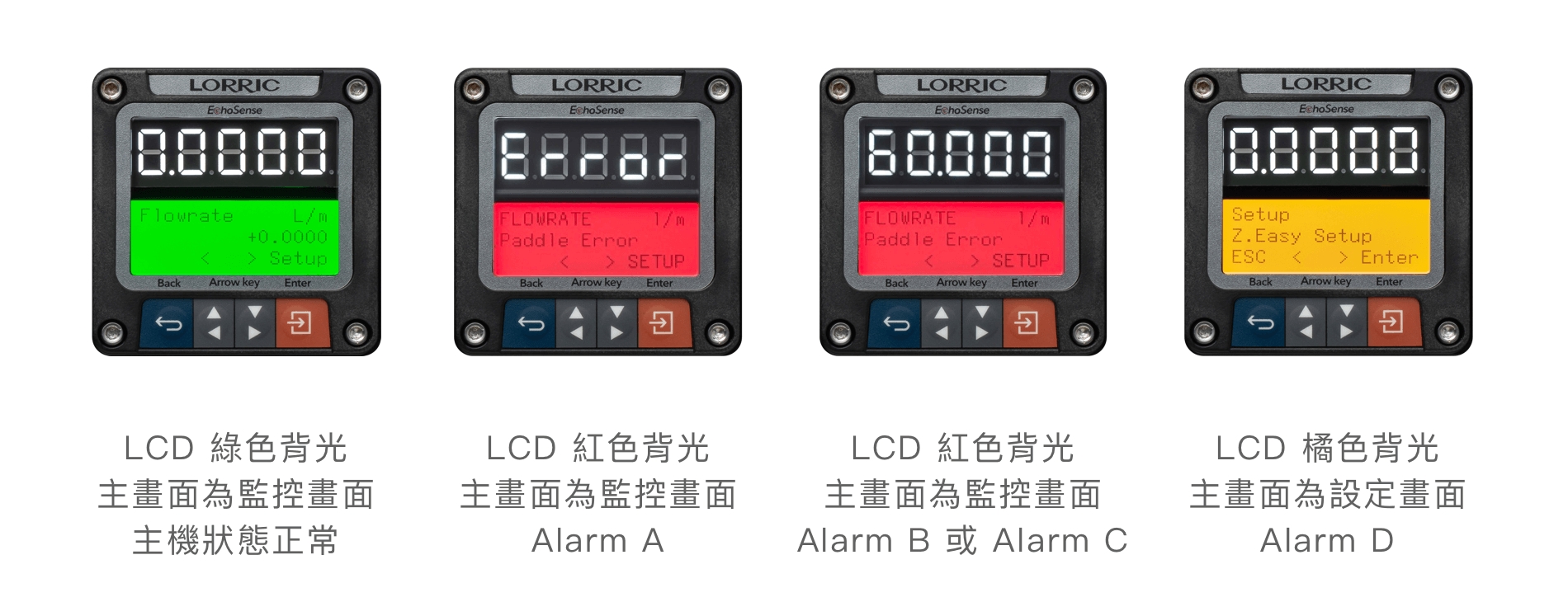

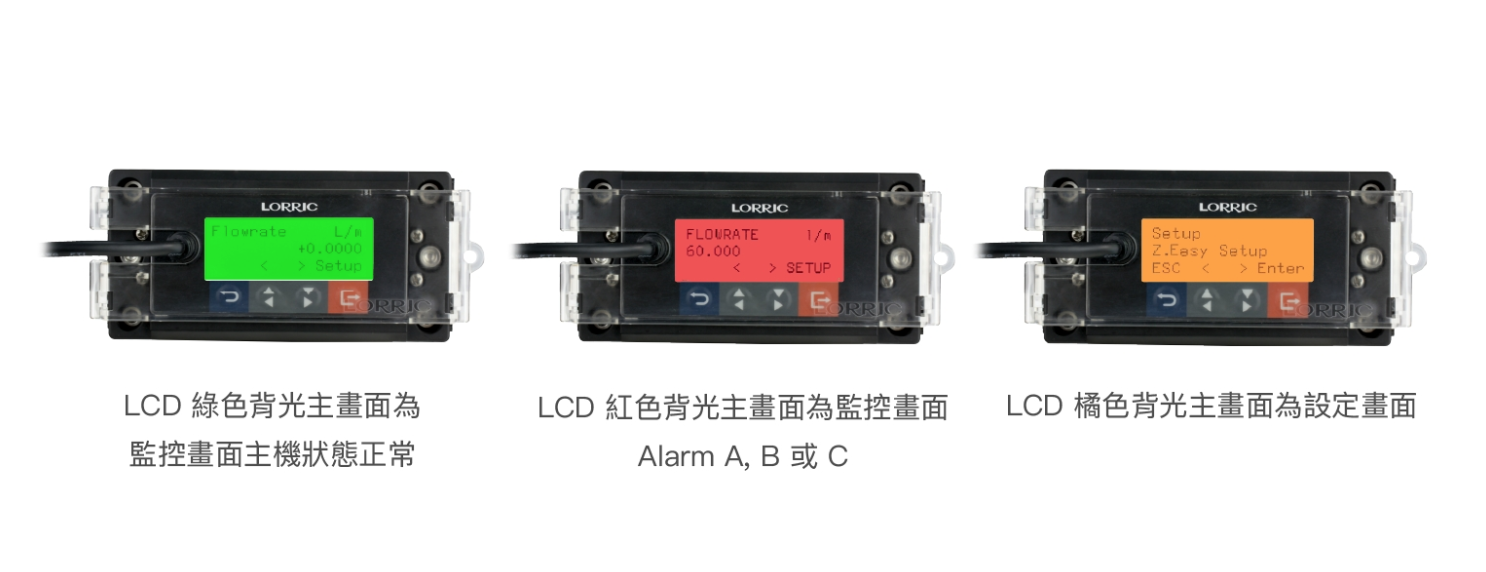

主機提供三色背光顯示功能。紅色背光燈號僅於警示設定為「On」時啟用；當設定為「DND（勿擾模式）」或「Off」時，背光顯示將不會亮起。以下說明各顏色的意義：

1. <mark style="background-color:green;">綠色背光</mark>
   * 主機運作正常
   * 正在顯示即時資訊
   * 數據皆在正常範圍
2. <mark style="color:$danger;background-color:red;">紅色背光閃爍</mark>
   * 發生重大異常 Alarm A
   * 請前往「[警告說明頁](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/alarm-priority-and-display-method#alarm-a-zhong-da-yi-chang-failed)」查看詳細內容
3. <mark style="background-color:red;">紅色背光持續亮</mark>
   * Alarm B：主機觸發使用者自訂的警戒條件
   * Alarm C：到達維護提醒條件
   * 請前往「[警告說明頁](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/alarm-priority-and-display-method#alarm-a-zhong-da-yi-chang-failed)」查看詳細原因
4. <mark style="background-color:orange;">橘色背光</mark>
   * 主機正常
   * 畫面目前處於「設定頁」，並非即時資訊頁

{% hint style="info" %}

#### **DND（Do Not Disturb，勿擾模式）說明**

當啟用 DND 模式 時：

* 主機雖能偵測異常，但不會亮起紅色背光警示
* 例如：若在 dnd 模式下出現 Alarm-A 「4 Off Pipe」 異常，背光不會亮起
* 不過異常內容仍會在「異常頁面」顯示
* 若主機有連接 RS485，監控系統仍可接收到異常訊號
* 若有設定 OCT 警報輸出，OCT 也會持續輸出警示訊號
  {% endhint %}
