# 主畫面

<details>

<summary>目錄</summary>

[畫面1：Flowrate 流量](#hua-mian-1flowrate-liu-liang)

[畫面2：混合畫面 Hybrid1 ](#hua-mian-2-hun-he-hua-mian-hybrid1)

[畫面3：Status Page 狀態確認](#hua-mian-3status-page-zhuang-tai-que-ren)

[Alarm A - 重大異常 Failed](#alarma-zhong-da-yi-chang-failed)

[Alarm B  - 超出工作範圍 Out of Specification ](#alarmb-chao-chu-gong-zuo-fan-wei-out-of-specification)

[Alarm C  - 需要維護 Maintenance Required](#alarmc-xu-yao-wei-hu-maintenance-required)

[System Status 說明](#system-status-shuo-ming)

[畫面4：Dosing 計量](#hua-mian-4dosing-ji-liang)

[畫面5：Total \<Large> 累積量<大>](#hua-mian-5total-large-lei-ji-liang-da)

[畫面6：Velocity \<Large> 流速<大>](#hua-mian-6velocity-large-liu-su-da)

[畫面7：Flowrate \<Large> 流量<大>](#hua-mian-7flowrate-large-liu-liang-da)

[畫面8：Total 累積量 ](#hua-mian-8total-lei-ji-liang)

[畫面9：Velocity 流速](#hua-mian-9velocity-liu-su)

[H09 Home Page (開機畫面)  設定操作說明](#hua-mian-9velocity-liu-su)

</details>

FU-LT共 9 個主畫面，可透過 H09 Home Page (開機畫面) 功能調整開機後首頁顯示的主畫面，H09 操作說明請見本頁最末章節。

主畫面顯示顏色為綠燈，在主畫面時，四個按鈕的功能分別為：

* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2Flom2FEoebB4dmegoP4pc%2Fback.jpg?alt=media&#x26;token=82e43ca8-274b-48ca-ae9f-f005db579b5f" alt="" data-size="line"> 藍鍵：最左邊的按鍵，無功能。
* 方向鍵-灰鍵：
* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FLMHqu7FaGElW3dE2pZiB%2Fleft-up.jpg?alt=media&#x26;token=92427c06-8e23-42d6-a94c-cdfd0e2f0eed" alt="" data-size="line"> 左灰鍵 - 用於翻頁
* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FVeWyTtbPtwXoNmlECokz%2Fdight-down.jpg?alt=media&#x26;token=3e1617f7-289d-47f1-a788-a65301e803af" alt="" data-size="line"> 右灰鍵 - 用於翻頁
* <img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FiKpdXrZsNe0hgxq6tgo1%2Fsave-set.jpg?alt=media&#x26;token=2fa9a8f1-bb12-405e-8e08-ad955994dcbb" alt="" data-size="line"> 橘鍵：最右邊的按鍵，按下後進入"設定"畫面，此時畫面由綠燈轉為橘燈。

## 主畫面功能表

### 畫面1：Flowrate 流量

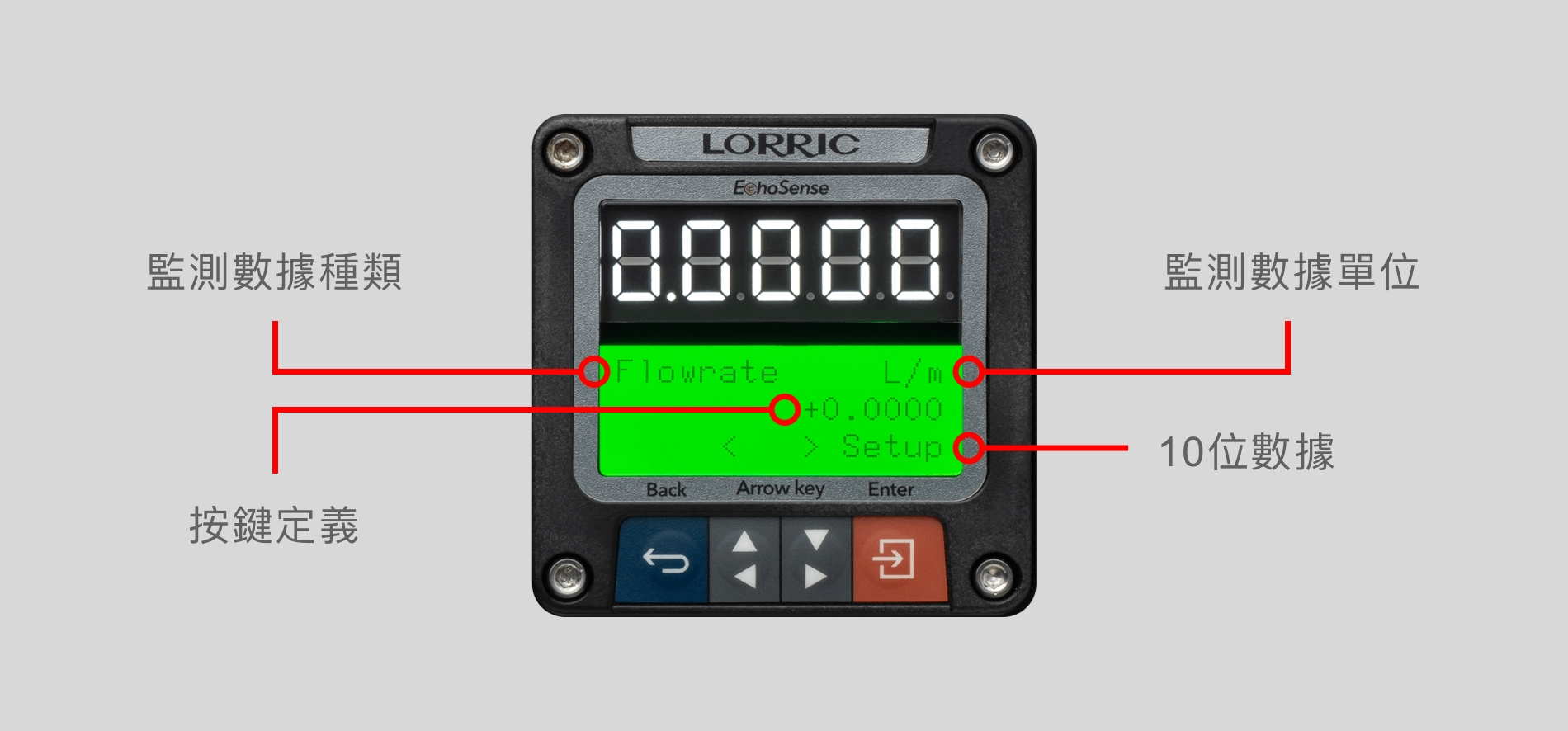

LCD第一行顯示流量單位，第二行顯示 "瞬時流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

{% hint style="info" %}
若訊號僅顯示一格，表示量測環境不佳，若少於一格，可能是管路內有氣泡或其他干擾，訊號低於一格時通常螢幕會一併顯示Noisy，此時可嘗試調整管路安裝位置，建議按照機構安裝重新調整機構位置，並觀察訊號是否改善。
{% endhint %}

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FA8NGvm7opcsD24wop76K%2FFU-LT-Homepage-tw-1.jpg?alt=media&#x26;token=08f87fe0-74e6-497b-b260-0c2e95572671" alt="" width="375"><figcaption></figcaption></figure>

### 畫面2：混合畫面 Hybrid1&#x20;

複合式監測，同時顯 "瞬時流量" 和 "累積流量"。

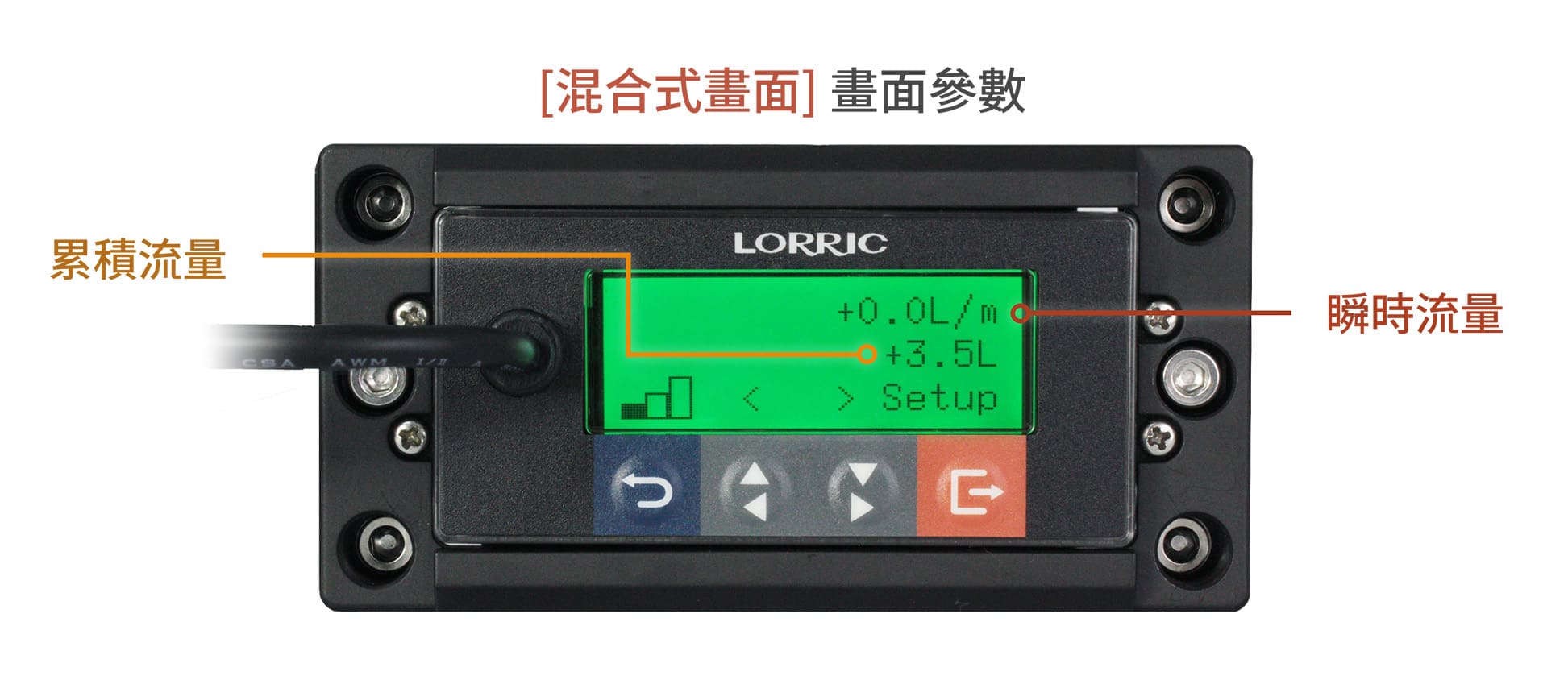

LCD第一行顯示 "瞬時流量" ，第二行顯示"累積流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

瞬時流量單位可至 [B01 Vol. Unit (流量體積單位)](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b01-liu-liang-ti-ji-dan-wei) 和[ B02 Time Unit (流量時間單位) ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b02-liu-liang-shi-jian-dan-wei)調整；累積流量單位可至 [B03 Total Unit (累計體積單位)](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei) 調整。

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FmQyhpCLuitdfmiUFwjBh%2FFU-LT-Homepage-tw-2.jpg?alt=media&#x26;token=dd8fefeb-a401-4dd3-a83e-0e7d7c947b45" alt="" width="375"><figcaption></figcaption></figure>

### 畫面3：Status Page 狀態確認

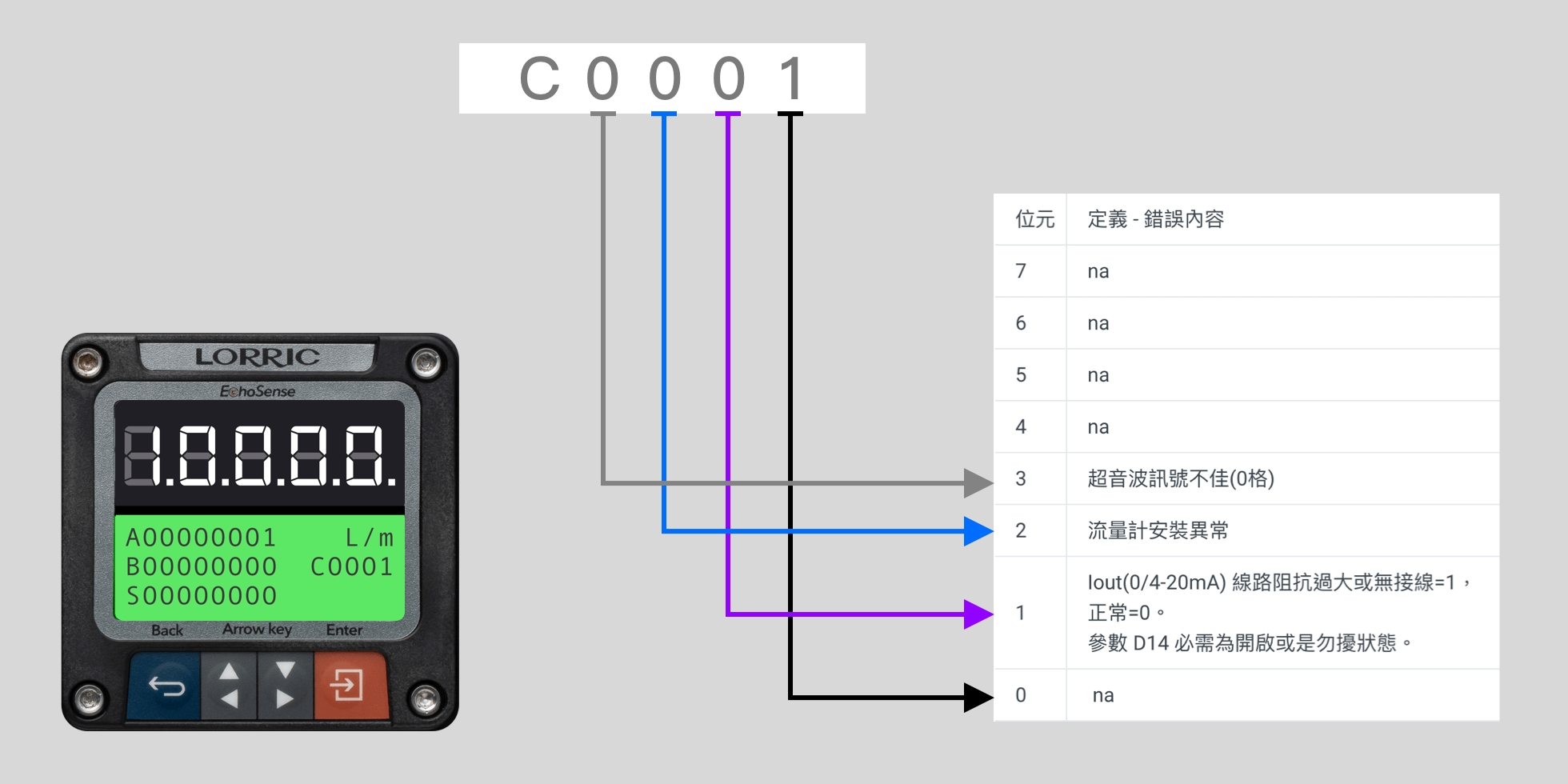

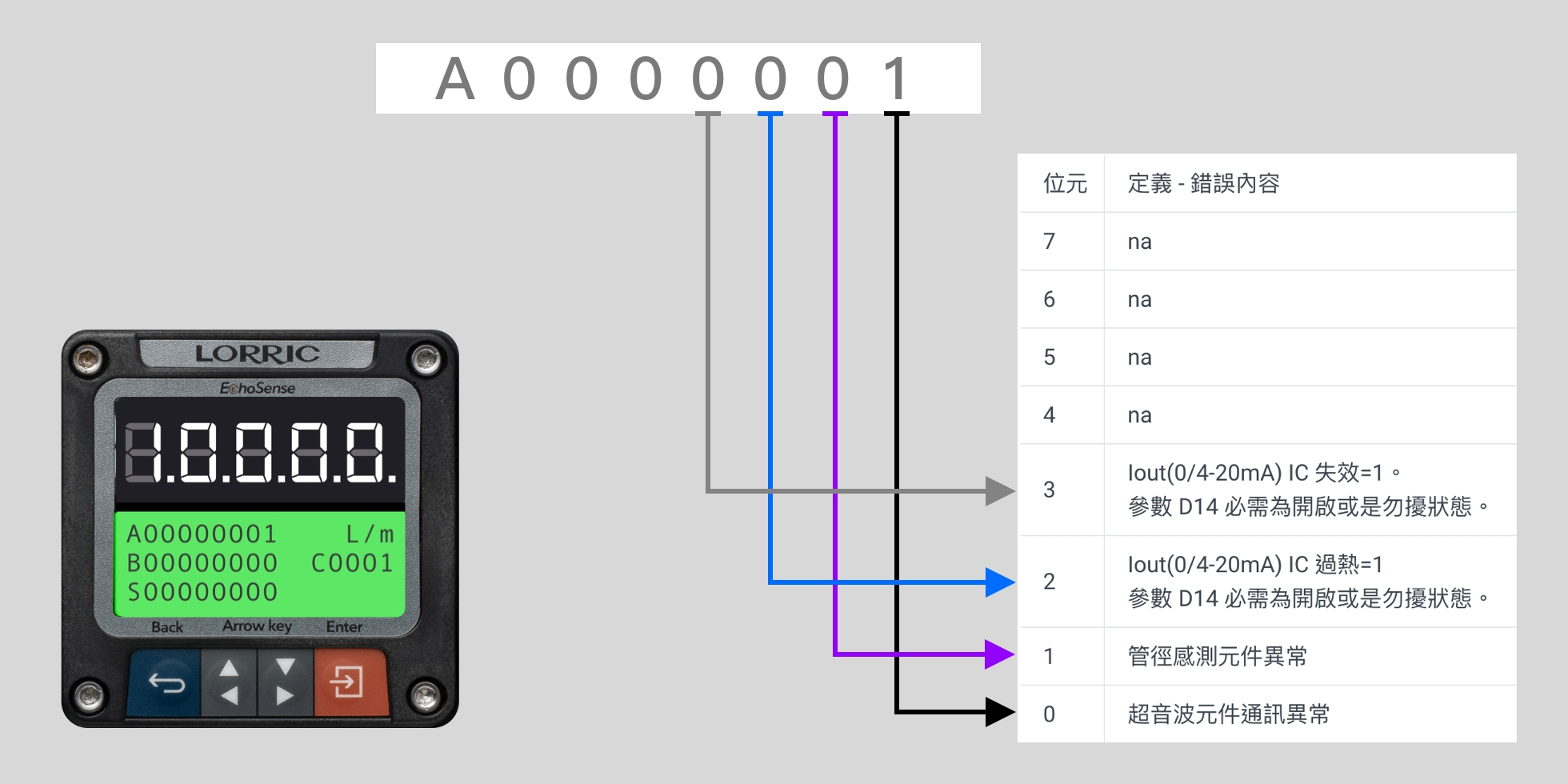

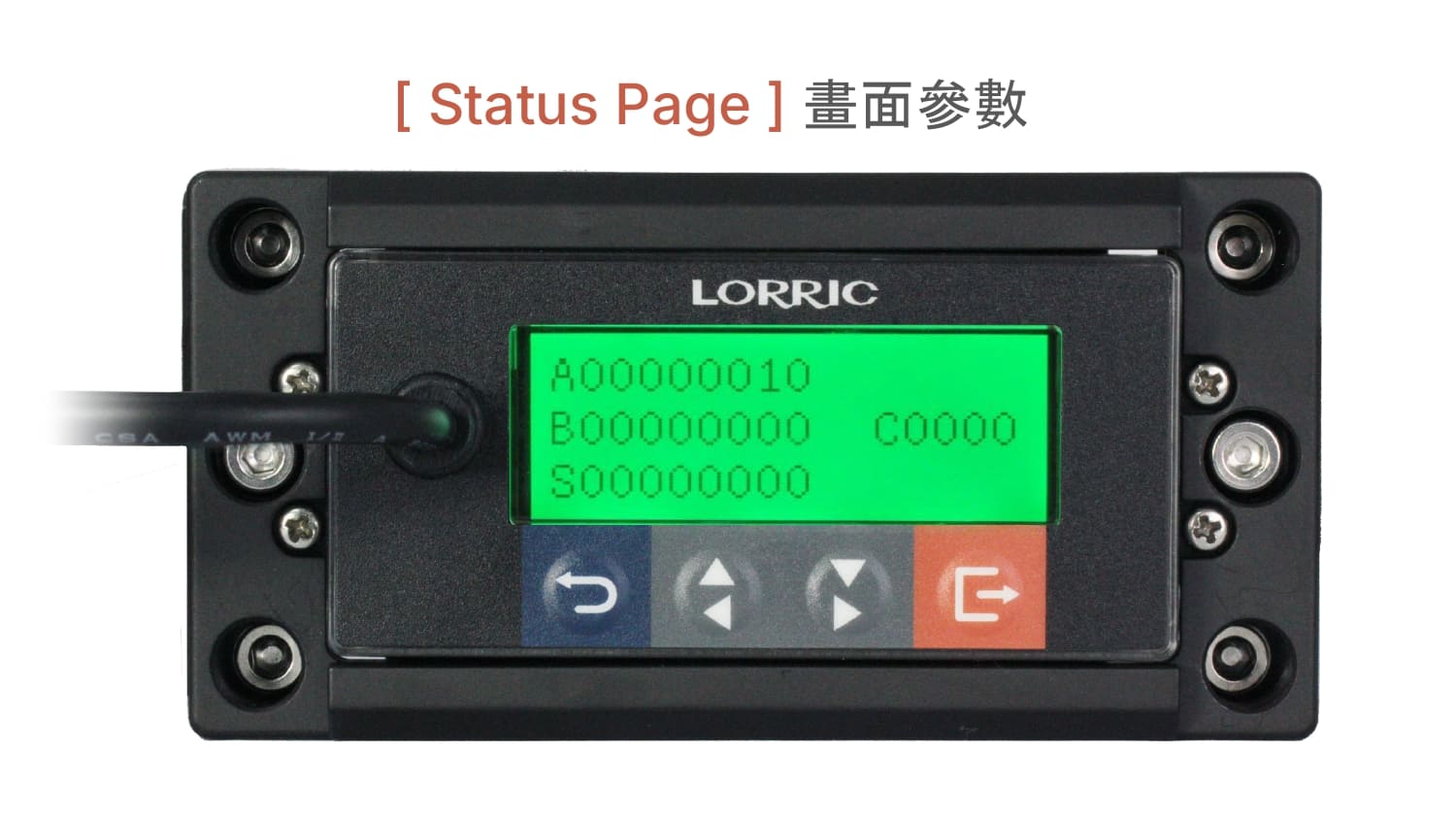

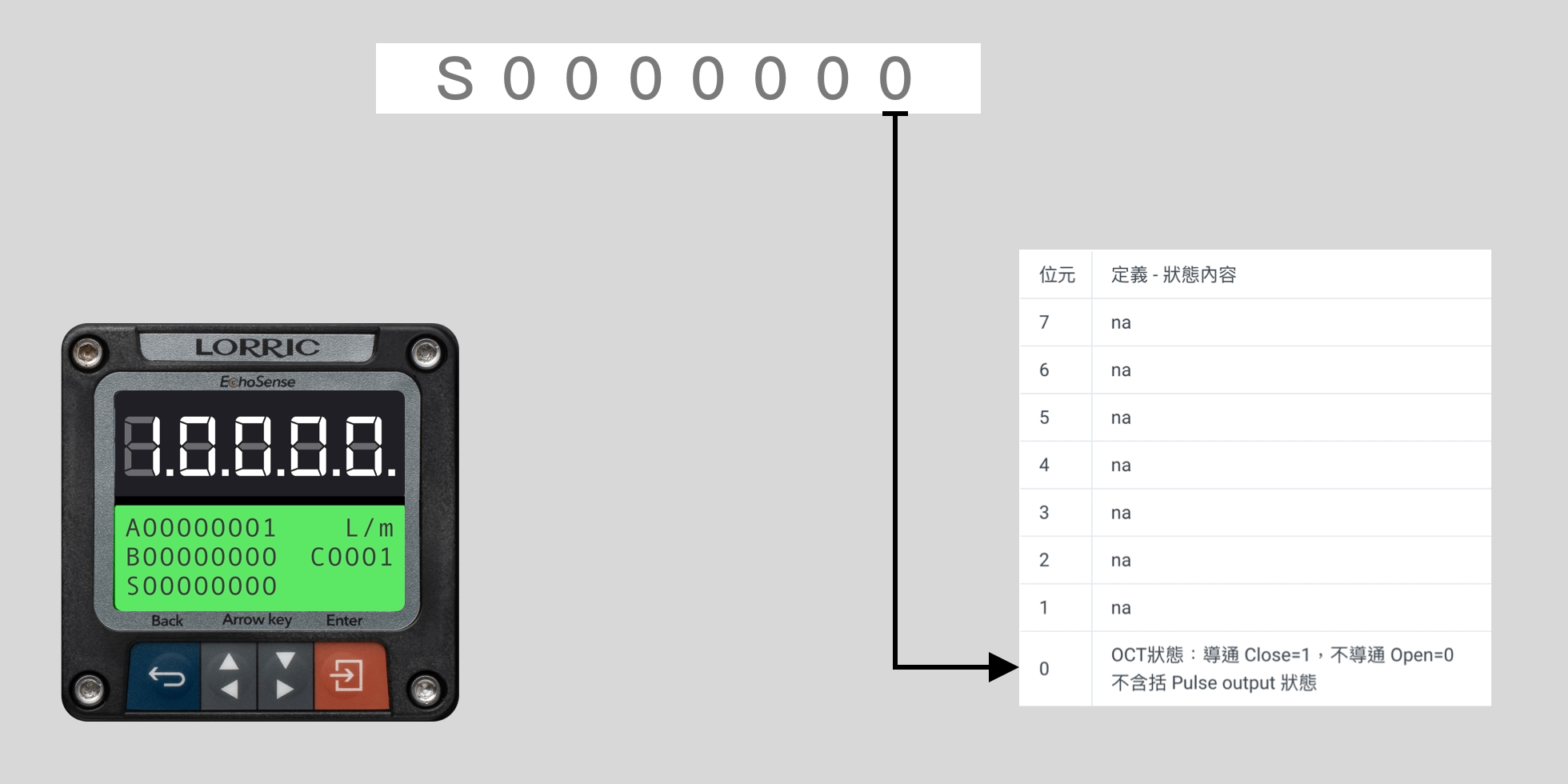

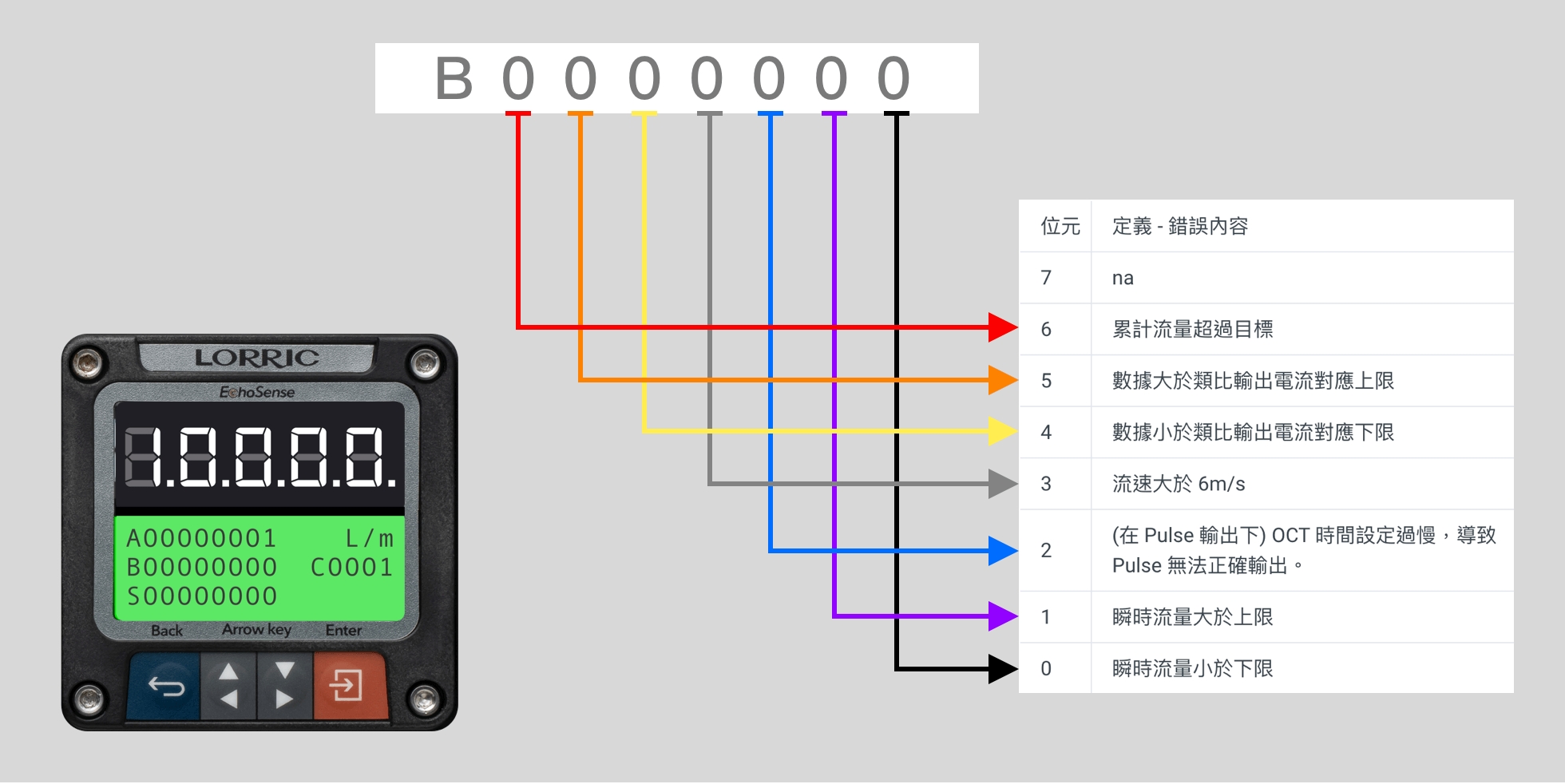

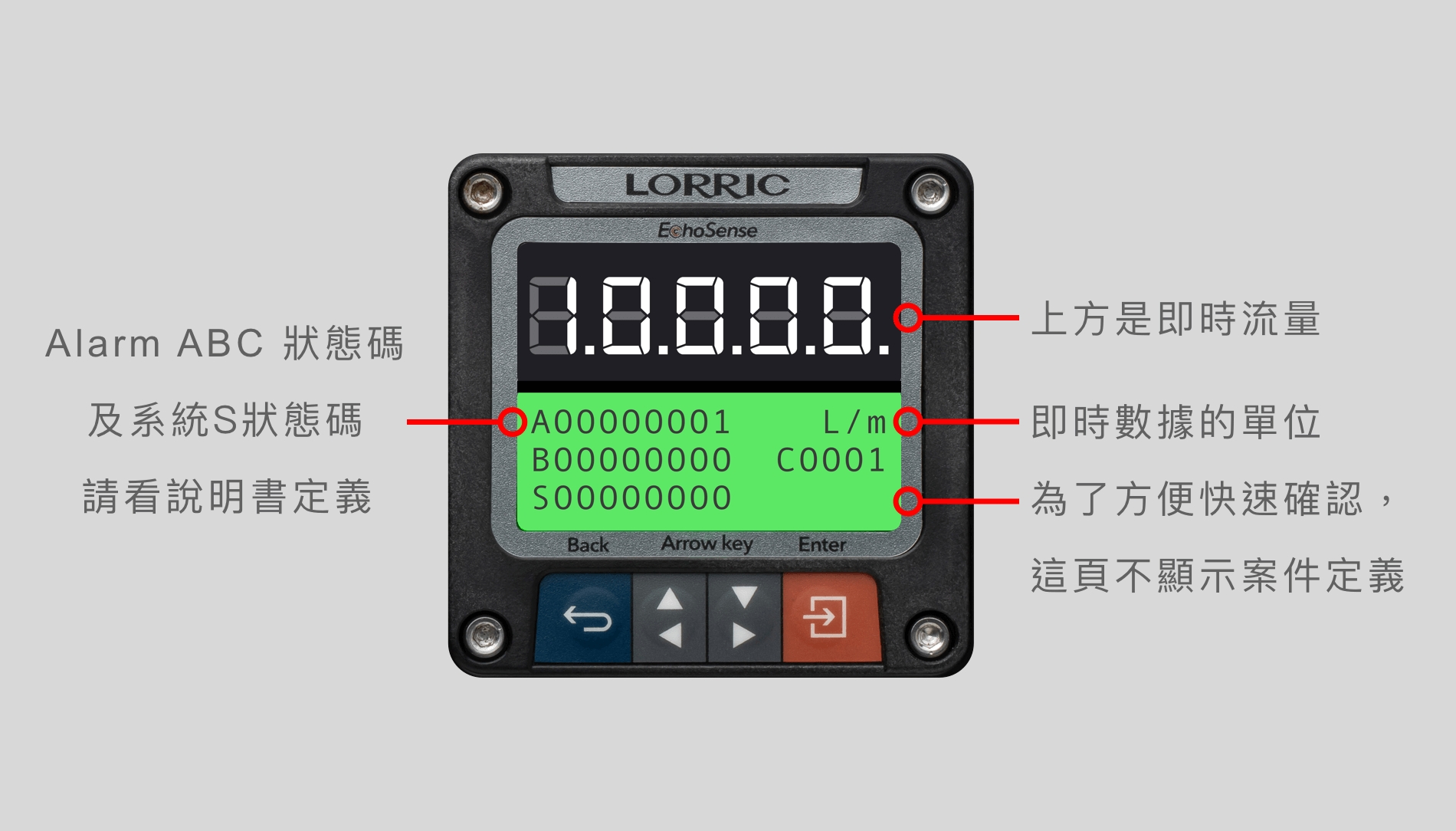

系統狀態與診斷，顯示 Alarm A、B、C 狀態碼以及系統S狀態碼。發現流量計顯示紅燈，表示有問題需要排除，可以切換到此畫面，確認流量計異常情況。狀態解讀請參考：[Alarm 及 系統狀態說明](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/user-interface/alarm-priority-and-display-method)

{% hint style="info" %}
出現問題時請錄影或拍下本頁供原廠確認
{% endhint %}

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FiZEVaM33z0b2sheoZQjy%2FFU-LT-Homepage-tw-3.jpg?alt=media&#x26;token=bb0ade38-5352-4b42-a447-b825fb8c8f4a" alt="" width="375"><figcaption></figcaption></figure>

### 畫面4：Dosing 計量

批量控制/定量控制 (Dosing)。

LCD第一行顯示 "計量重設時間" ，第二行顯示"累積流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

計量重設時間 可至[C05 Dosing Reset Time (計量重設時間) ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/c-class-options/c05-ji-liang-zhong-she-shi-jian)調整；累積流量單位可至 [B03 Total Unit (累計體積單位) ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei)調整。

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FrEZCaikmqVmljn3XbxKb%2FFU-LT-Homepage-tw-4.jpg?alt=media&#x26;token=e56454f9-8b70-41e1-8f6c-4a7265ca580c" alt="" width="375"><figcaption></figcaption></figure>

### 畫面5：Total \<Large> 累積量<大>

顯示累積流量，數字放大顯示，易於觀測。

LCD 螢幕顯示大數字為 "累積量"，底部顯示之 "POS" 表示為正向 ，右下顯示累積流量單位L，

在此頁面，按下右下橘鍵後也會進入設定頁面。

累計方式可至[C01 Total Method (累計方式) ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/c-class-options/c01-lei-ji-fang-shi)調整：POS (正向) 、NET(淨值)、NEG (負向)；累積流量單位可至[ B03 Total Unit (累計體積單位)](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei) 調整。

{% hint style="info" %}
模擬模式下的流量也會加總至累積流量中。
{% endhint %}

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2Fl5kweRtXvuRxg0WWJOPu%2FFU-LT-Homepage-tw-5.jpg?alt=media&#x26;token=6e053954-2662-40b0-a78a-9e19923b2c0e" alt="" width="375"><figcaption></figcaption></figure>

### 畫面6：Velocity \<Large> 流速<大>

顯示流速，數字放大顯示，易於觀測。

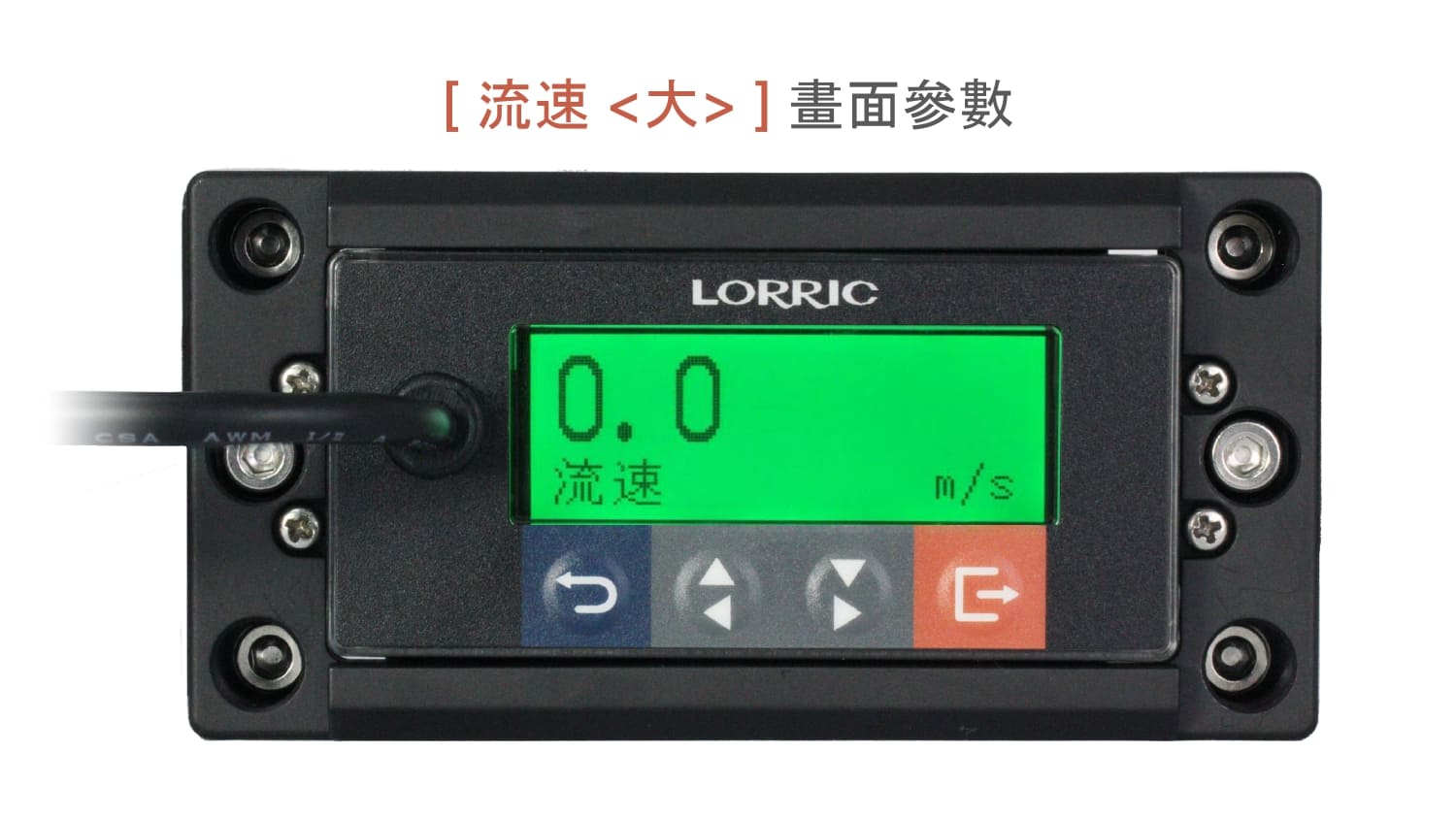

LCD 螢幕顯示大數字為流速，底部右下顯示流速單位 m/s，在此頁面，按下右下橘鍵後也會進入設定頁面。

流速可至 [B04 Velocity Unit (流速及聲速單位) ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b04-liu-su-ji-sheng-su-dan-wei)調整。

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2Fq3aBXtGyKFs9kASacMky%2FFU-LT-Homepage-tw-6.jpg?alt=media&#x26;token=8e246a9d-22a1-4c6f-83e7-9b7c11d66f7d" alt="" width="375"><figcaption></figcaption></figure>

### 畫面7：Flowrate \<Large> 流量<大>

顯示瞬時流量，數字放大顯示，易於觀測。

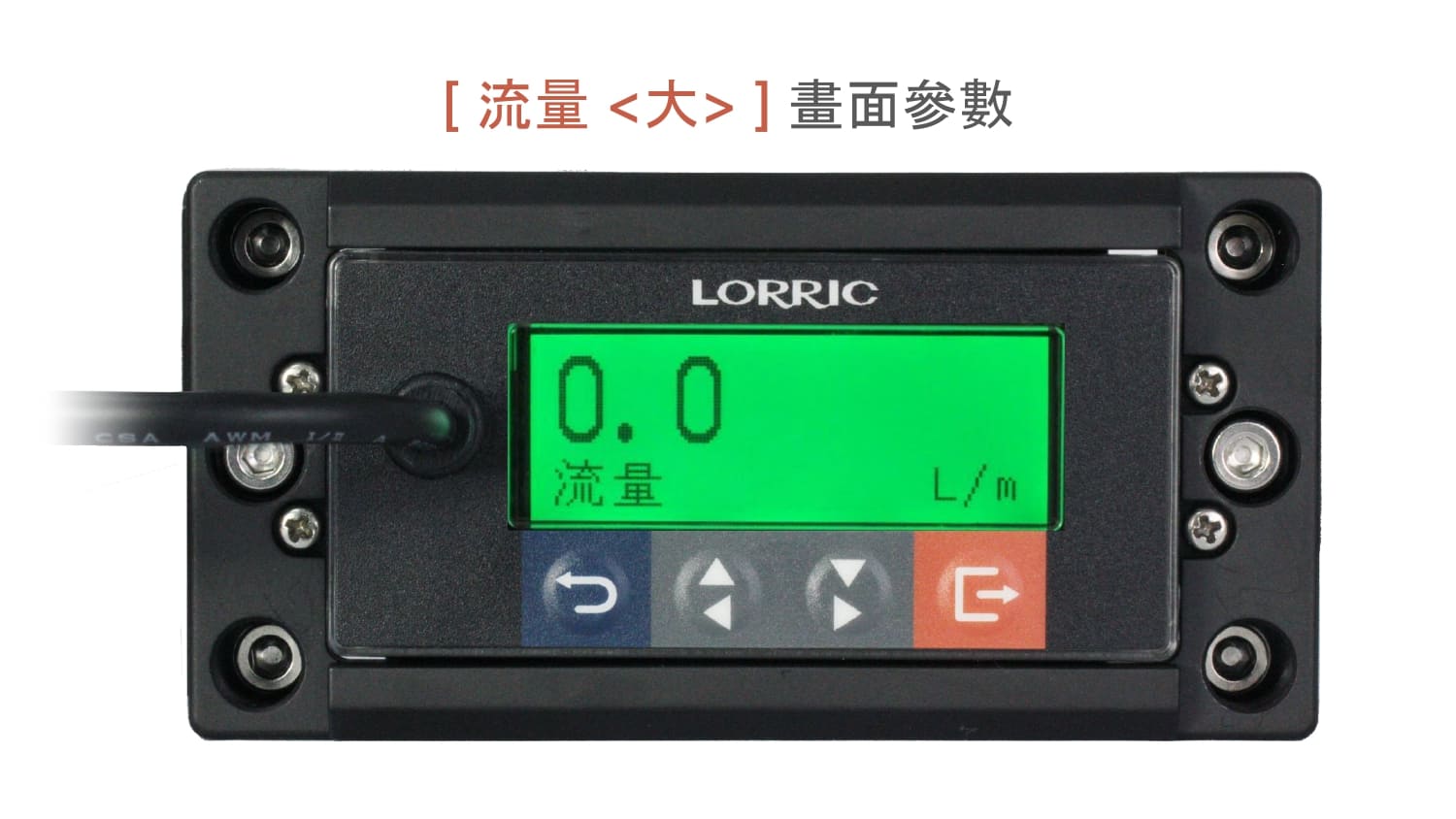

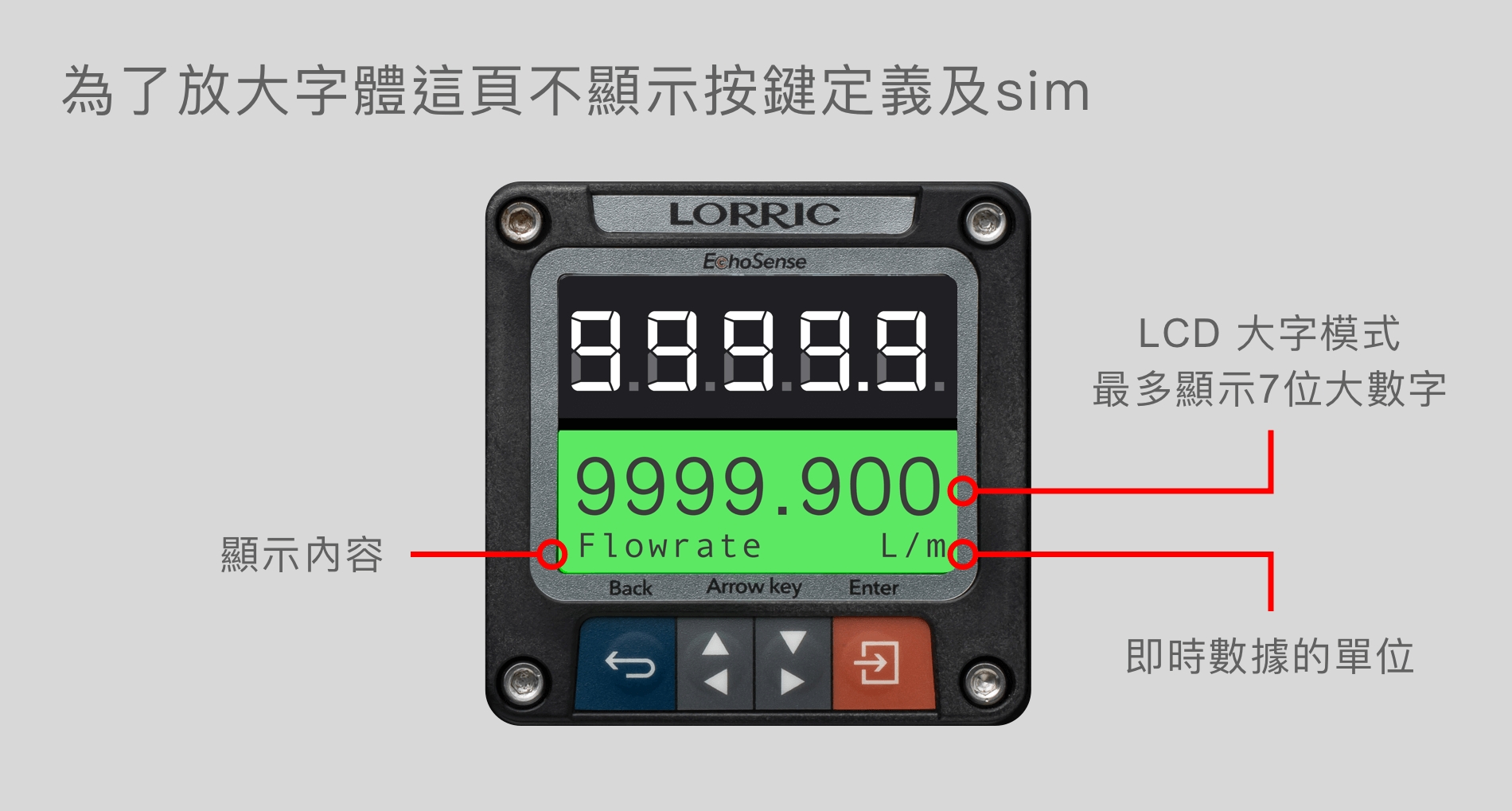

LCD 螢幕顯示大數字為瞬時流量，底部右下顯示流速單位 L/m，在此頁面，按下右下橘鍵後也會進入設定頁面。

流量單位可至 [B01 Vol. Unit (流量體積單位) ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b01-liu-liang-ti-ji-dan-wei)和 [B02 Time Unit (流量時間單位)](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b02-liu-liang-shi-jian-dan-wei) 調整。

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FNWvO2rK3g6Fa8bVeN8JT%2FFU-LT-Homepage-tw-7.jpg?alt=media&#x26;token=544a0558-dd81-43af-9be2-82acc82add65" alt="" width="375"><figcaption></figcaption></figure>

### 畫面8：Total 累積量&#x20;

LCD第一行顯示累積量單位 L ，第二行顯示 "累積流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

累積流量單位可至 [B03 Total Unit (累計體積單位) 調整](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei)。

{% hint style="info" %}
模擬模式下的流量也會加總至累積流量中。
{% endhint %}

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2Fa2FtG5xHhUHVhTOEWBEN%2FFU-LT-Homepage-tw-11.jpg?alt=media&#x26;token=3d79ee07-6336-4b85-ada3-1910c7455899" alt="" width="375"><figcaption></figcaption></figure>

### 畫面9：Velocity 流速

LCD第一行顯示流速單位 m/s ，第二行顯示 "流速"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

流速可至 [B04 Velocity Unit (流速及聲速單位) ](https://docs.lorric.com/qr/fu-lt-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b04-liu-su-ji-sheng-su-dan-wei)調整。

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FQH2iShuAjYaRdAU71ZZG%2FFU-LT-Homepage-tw-10.jpg?alt=media&#x26;token=b04dadcb-bb0a-40f7-999c-d831b2a83fd0" alt="" width="375"><figcaption></figcaption></figure>

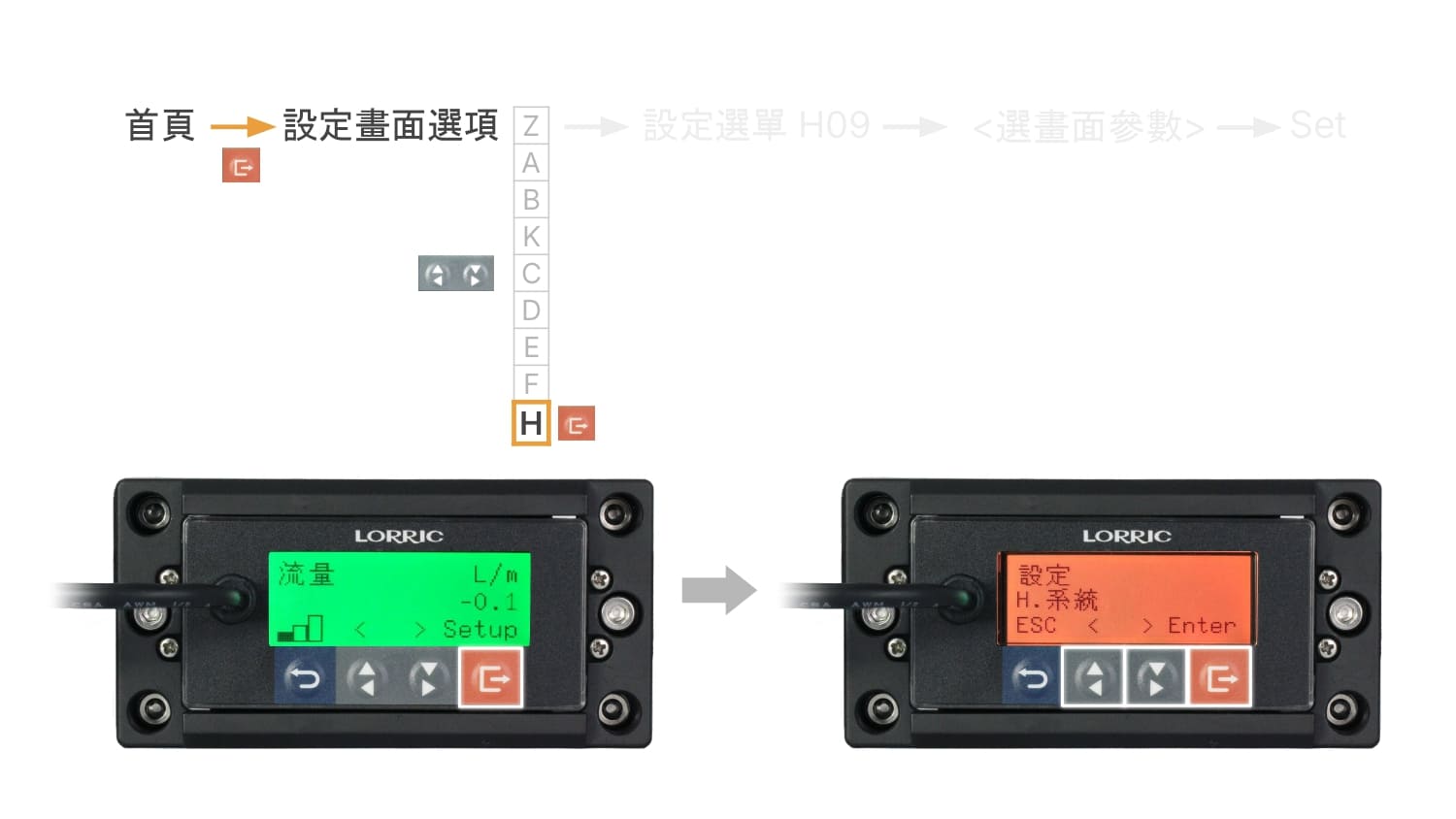

### H09 Home Page (開機畫面)  設定操作說明

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FnkDlWPQo7xNe0TqRVm1s%2FHybrid-page-instruction-1.jpg?alt=media&#x26;token=82847ce0-cdfb-46f2-85ec-99c35623db22" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FxjbuoRcVmqsZCQmGQf82%2FHybrid-page-instruction-tw-2.jpg?alt=media&#x26;token=557fd93f-fde9-44bc-a9aa-32cff555e901" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FCov1AyQjglQnt4r7Vg89%2FHybrid-page-instruction-tw-3.jpg?alt=media&#x26;token=17ed821b-435b-4775-bef7-4b37e552409f" alt=""><figcaption></figcaption></figure>
