# Alarm 及 系統狀態說明

{% hint style="info" %}
位元編號由**右至左**排列，從小到大，最右側為位元0。\
當位元顯示為 **1** 時，表示已觸發警報或用作狀態指示，請參考下表確認各系統狀態說明。
{% endhint %}

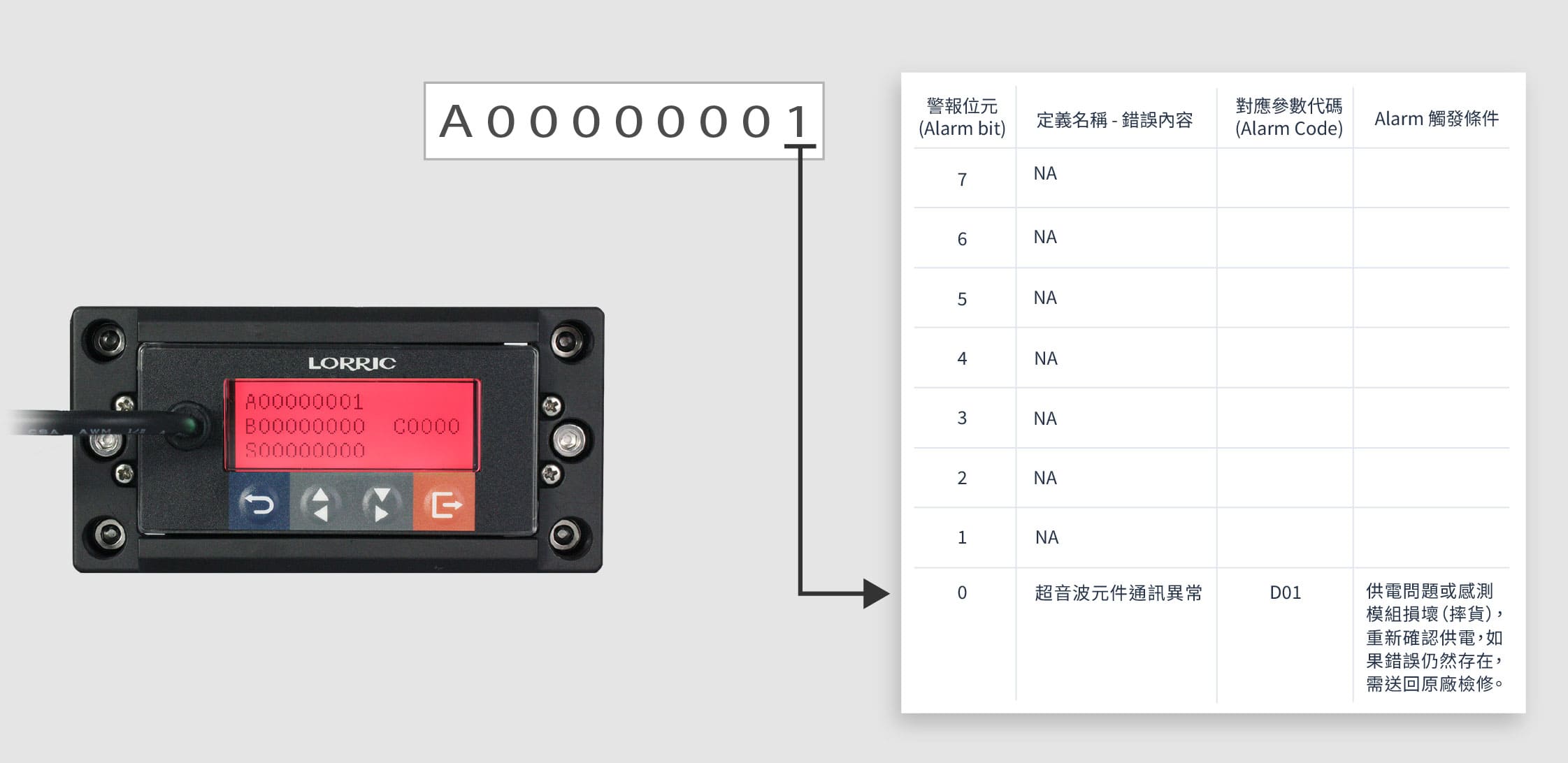

## Alarm - A 重大異常 Failed

系統異常等級建議同 NAMUR NE107 標準中提到的 Failed 訊息等級。

在流量感測功能異常、主機異常時輸出。

主畫面LCD 背光變為**紅燈閃爍**。

Alarm - A 錯誤碼定義從高位元(第7位)到低位元(第0位)，每個位元代表如下：

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FkPI5UjeHhLmlSiavfFDe%2FFU-LT-Alarm-A-diagram-tw-1.jpg?alt=media&#x26;token=ac08fdb8-43de-4542-996d-460e669bef2d" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="110.20001220703125"></th><th></th><th width="140"></th><th></th></tr></thead><tbody><tr><td>警報位元 (Alarm bit)</td><td>定義名稱 - 錯誤內容</td><td>對應參數代碼 (Alarm Code)</td><td>Alarm 觸發條件</td></tr><tr><td>7</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>6</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>5</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>4</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>3</td><td>NA</td><td></td><td></td></tr><tr><td>2</td><td>NA</td><td></td><td></td></tr><tr><td>1</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>0</td><td>超音波元件通訊異常</td><td>D01</td><td>供電問題或感測模組損壞（摔貨），重新確認供電，如果錯誤仍然存在，需送回原廠檢修。</td></tr></tbody></table>

## Alarm - B 超出工作範圍 Out of Specification

表示流量計超過使用設計範圍，系統異常等級建議同 NAMUR NE107 標準中提到的 Out of Specification 訊息等級。

用來表示流量超過設定範圍及其它需注意事項。可在參數 D 大類中設定。

主畫面LCD 背光變為**持續紅光**。

Alarm - B 錯誤碼定義從高位元(第7位)到低位元(第0位)，每個位元代表如下：

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FZpsKRoJ1ZF3oEcWFolWI%2FFU-LT-Alarm-B-diagram-tw.jpg?alt=media&#x26;token=37efa50a-1d79-437f-b9d4-0b6115fda231" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="131"></th><th width="254.5999755859375"></th><th width="141.79998779296875"></th><th></th></tr></thead><tbody><tr><td>警報位元 (Alarm bit)</td><td>定義名稱 - 錯誤內容</td><td>對應參數代碼 (Alarm Code)</td><td>Alarm 觸發條件</td></tr><tr><td>7</td><td>Dosing達到目標累積</td><td>D16</td><td>dosing reset</td></tr><tr><td>6</td><td>累計流量超過目標</td><td>D09</td><td>累計流量大於或小於預設目標<mark style="color:$danger;">*(註一)</mark></td></tr><tr><td>5</td><td>流量數據大於類比輸出電流對應上限</td><td>D12</td><td><p>當流量大於E08 20mA設定的電流數值時觸發警報</p><p>（如E08設定100毫升，實際流量150毫升時）</p></td></tr><tr><td>4</td><td>流量數據小於類比輸出電流對應下限</td><td>D12</td><td><p>當流量小於E07 4mA設定的電流數值時觸發警報</p><p>（如E07設定0毫升，實際流量-10毫升時）</p></td></tr><tr><td>3</td><td>流速大於 6m/s 或 小於 -6m/s</td><td>D13</td><td>流速> 或&#x3C; 6m/s</td></tr><tr><td>2</td><td>OCT 時間設定過慢</td><td>D14</td><td>( OCT pluse num+1) > limit</td></tr><tr><td>1</td><td>瞬時流量大於上限</td><td>D05</td><td>當瞬時流量大於 D06 設定之流量上限時觸發警報；當流量下降至 D06 − 遲滯量 以下時，警報解除</td></tr><tr><td>0</td><td>瞬時流量小於下限</td><td>D05</td><td>當瞬時流量小於 D07 設定之流量下限時觸發警報；當流量上升至 D07 ＋ 遲滯量 以上時，警報解除</td></tr></tbody></table>

<mark style="color:$danger;">\*註一</mark>

```
D09、D10、D11 累積警報說明
範例一：正向流量
啟用D09累計警報，D10累計條件設定為"大於目標"，
D11累計目標設定為正數，如 +100。
當正向流量累計超過 100 時，系統會觸發累計警報。
範例二：負向流量
啟用D09累計警報，D10累計條件設定為"小於目標"，
D11累計目標設定為負數，如 -500。
當負向流量累計小於 -500 時，系統會觸發累計警報。
```

## Alarm - C 需要維護 Maintenance Required

表示流量計需維護，系統異常等級建議同 NAMUR NE107 標準中提到的 Maintenance Required 訊息等級。

主畫面LCD 背光變為**持續紅光**。

Alarm - C 錯誤碼定義從高位元(第7位)到低位元(第0位)，每個位元代表如下：

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2F5wdxnjaX92UCKBAFsmWq%2FFU-LT-Alarm-C-diagram-tw.jpg?alt=media&#x26;token=39612e03-3c1f-4498-a2a3-98168fb2781b" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="109.4000244140625"></th><th width="234.39996337890625"></th><th width="144.4000244140625"></th><th></th></tr></thead><tbody><tr><td>警報位元 (Alarm bit)</td><td>定義名稱 - 錯誤內容</td><td>對應參數代碼 (Alarm Code)</td><td>Alarm 觸發條件</td></tr><tr><td>7</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>6</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>5</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>4</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>3</td><td>超音波訊號不佳</td><td>D03</td><td>訊號為0格時</td></tr><tr><td>2</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>1</td><td>線路阻抗過大或無接線</td><td>D15</td><td>Iout(0/4-20mA) 線路阻抗過大或無接線=1，正常=0。<br>參數 D14 必需為開啟或是勿擾狀態</td></tr><tr><td>0</td><td>NA</td><td>　</td><td>　</td></tr></tbody></table>

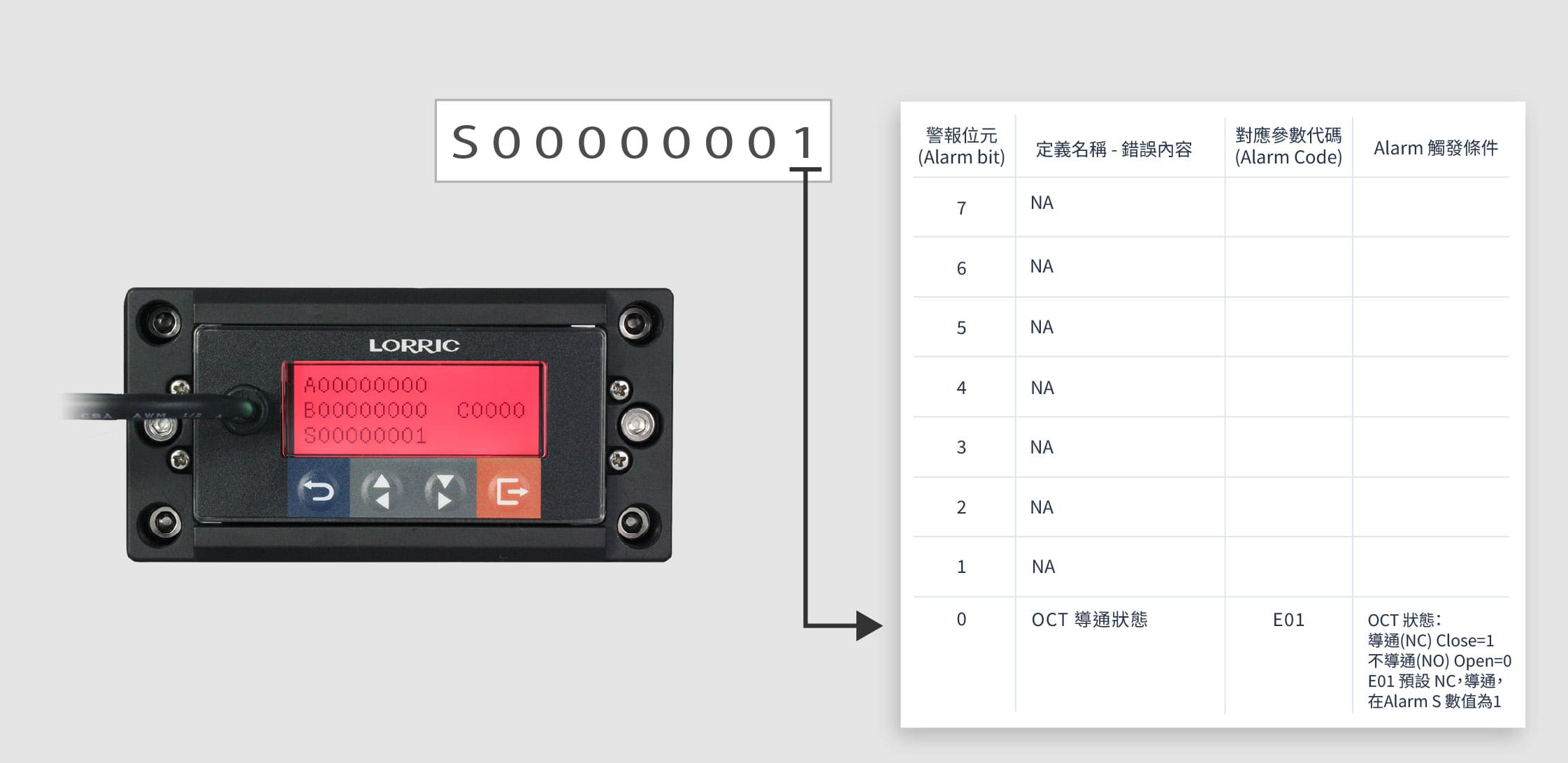

## System Status 系統狀態

狀態碼定義從高位元(第7位)到低位元(第0位)，每個位元代表如下：

<figure><img src="https://1153145047-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F7cwNfn5rF1lQNDdmFBmA%2Fuploads%2FNIw9yOvgVf8uVO4yq5ha%2FFU-LT-Alarm-S-diagram-tw.jpg?alt=media&#x26;token=a82cbcf7-d0ee-49eb-a96c-45317c3eb579" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="139"></th><th width="196.1513671875"></th><th width="148.3277587890625"></th><th></th></tr></thead><tbody><tr><td>警報位元 (Alarm bit)</td><td>定義名稱 - 錯誤內容</td><td>對應參數代碼 (Alarm Code)</td><td>Alarm 觸發條件</td></tr><tr><td>7</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>6</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>5</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>4</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>3</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>2</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>1</td><td>NA</td><td>　</td><td>　</td></tr><tr><td>0</td><td>OCT 導通狀態</td><td>　E01</td><td><p>OCT 狀態：</p><p>導通(NC) Close=1</p><p>不導通(NO) Open=0</p><p>E01 預設 NC，導通，在Alarm S 數值為1</p></td></tr></tbody></table>
