FU-ES 共 9頁主畫面，可透過 H09 Home Page (開機畫面) 功能調整開機後首頁顯示的主畫面，[H09 操作說明](#h09-home-page-kai-ji-hua-mian-she-ding-cao-zuo-shuo-ming)請見本頁最末章節。另有兩頁為除錯畫面，於[H10](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/h-xi-tong-xiang-guan-she-ding/h10-kai-qi-chu-cuo-hua-mian)開啟狀態下顯示。

FU-ES 螢幕分為上方LED螢幕，以及下方LCD螢幕。LED螢幕顯示瞬時流量數據(最多五位)，LCD螢幕根據使用者切換主畫面而顯示不同資訊。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FMeqrJ0my7IfCk2WBh019%2FFU-ES-buttons-tw.png?alt=media&#x26;token=ae864cbe-cab3-4d5a-9d5b-02bd19457a37" alt="" width="563"><figcaption></figcaption></figure>

主畫面顯示顏色為綠燈，在主畫面時，四個按鈕的功能分別為：

* ​<img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FNHMtPbjLUEYEdCfHAaGu%2Fbutton-blue.png?alt=media&#x26;token=2266020c-5e9a-4369-899c-04a2481e14a4" alt="" data-size="line"> 藍鍵：最左邊的按鍵，無功能
* 方向鍵-灰鍵：
* <img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2Fee3mXjm5sFp53JP8Vhyp%2Fbutton-gray-left.png?alt=media&#x26;token=96a5d1d5-af46-48da-b7b2-829b78181f7e" alt="" data-size="line"> 左灰鍵 - 用於翻頁
* <img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2Frc0Ncemvon4nczxcxgHU%2Fbutton-gray-right.png?alt=media&#x26;token=8b96fe07-9b86-40fc-abf6-ea945214dad2" alt="" data-size="line"> 右灰鍵 - 用於翻頁
* <img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FkTR3S0zTiD1GojAqUsev%2Fbutton-orange.png?alt=media&#x26;token=3ba5bbbb-b252-47bf-8d23-5923eca0f30f" alt="" data-size="line"> 橘鍵：最右邊的按鍵，按下後進入"設定"畫面，此時畫面由綠燈轉為橘燈。

## 主畫面功能表

### 畫面1：Flowrate 流量

LED螢幕顯示數據(最多五位)，LCD第一行顯示流量單位，第二行顯示 "瞬時流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2F3sB8OdQLUe7bzClRtZGt%2FFU-ES-Homepage-tw-flowrate-2.jpg?alt=media&#x26;token=83f3a9cc-301f-4d56-95a1-21e49d8a7b5f" alt="" width="563"><figcaption></figcaption></figure>

{% hint style="info" %}
若訊號僅顯示一格，表示量測環境不佳，若少於一格，可能是管路內有氣泡或其他干擾，訊號低於一格時通常螢幕會一併顯示Noisy，此時可嘗試調整管路安裝位置，建議按照機構安裝重新調整機構位置，並觀察訊號是否改善。
{% endhint %}

### 畫面2：混合畫面 Hybrid1&#x20;

複合式監測，同時顯 "瞬時流量" 和 "累積流量"。

LED螢幕顯示數據(最多五位)，LCD第一行顯示 "瞬時流量" ，第二行顯示"累積流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

{% hint style="info" %}
**Hybrid1** 主畫面顯示功能適用於韌體版本 **P1203 及之後的版本**。
{% endhint %}

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2F4yS0cKL5hG41U4QvsDZm%2FFU-ES-Homepage-tw-hybrid-2.jpg?alt=media&#x26;token=eff1f91e-5a53-4517-b20e-88f5b2167287" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FZAnLEl9pBzfoSF1h3ID4%2FFU-ES-homepage-hybrid-desc.jpg?alt=media&#x26;token=a775aa8d-94dc-46ce-8bea-42eacedc3e21" alt="" width="563"><figcaption></figcaption></figure>

瞬時流量單位可至 [B01 Vol. Unit (流量體積單位)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b01-liu-liang-ti-ji-dan-wei) 和 [B02 Time Unit (流量時間單位)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b02-liu-liang-shi-jian-dan-wei) 調整；累積流量單位可至 [B03 Total Unit (累計體積單位)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei) 調整。

### 畫面3：Status Page 狀態確認

系統狀態與診斷，顯示 Alarm A、B、C 狀態碼以及系統S狀態碼。發現流量計顯示紅燈，表示有問題需要排除，可以切換到此畫面，確認流量計異常情況。狀態解讀請參考：[Alarm 及 系統狀態說明](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/user-interface/alarm-priority-and-display-method)

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FPwLp85m8Vgb5nG5n8u6X%2FFU-ES-Homepage-tw-alarm-status.png?alt=media&#x26;token=d2359111-e10c-4dbe-9371-7e0679fef868" alt="" width="563"><figcaption></figcaption></figure>

{% hint style="info" %}
出現問題時請錄影或拍下本頁供原廠確認
{% endhint %}

Alarm A 說明

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2F2DxzdLN8M2jWsilk89lv%2FFU-ES-alarm-diagram-a.jpg?alt=media&#x26;token=9dfef7ad-6408-425f-b1a9-40bcabfa4475" alt=""><figcaption></figcaption></figure>

Alarm B 說明

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2Fx1tEmwX4xhvnJ2FMXVIl%2FFU-ES-alarm-diagram-b.jpg?alt=media&#x26;token=a28ae809-b51f-4387-b66d-49a5f807ecf7" alt=""><figcaption></figcaption></figure>

Alarm C 說明

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2F0dWgDaVk8sb0ZJpQDClP%2FFU-ES-alarm-diagram-c.jpg?alt=media&#x26;token=2c4c4e9a-81af-46a3-9d49-6cbe53deedc0" alt=""><figcaption></figcaption></figure>

System Status 說明

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FQLjIBNoAte4fwy4IUYOg%2FFU-ES-alarm-diagram-s.jpg?alt=media&#x26;token=7cf00fb8-d60f-41ce-9005-d95ed45ecdc4" alt=""><figcaption></figcaption></figure>

### 畫面4：Dosing 計量

批量控制/定量控制 (Dosing)。

LED螢幕顯示數據(最多五位)，LCD第一行顯示 "計量重設時間" ，第二行顯示"累積流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

計量重設時間 可至[C05 Dosing Reset Time (計量重設時間)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/c-class-options/c05-ji-liang-zhong-she-shi-jian) 調整；累積流量單位可至 [B03 Total Unit (累計體積單位)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei) 調整。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FsjXBKY9hu6kdJVnQUgsH%2FFU-ES-Homepage-tw-dosing.png?alt=media&#x26;token=8f36acc4-8f43-4ccd-9e25-fda7fbdcbc0e" alt="" width="563"><figcaption></figcaption></figure>

### 畫面5：Total \<Large> 累積量<大>

顯示累積流量，數字放大顯示，易於觀測。

LED螢幕顯示數據(最多五位)，LCD 螢幕顯示大數字為 "累積量"(7位數)，底部顯示之 "POS" 表示為正向 ，右下顯示累積流量單位L，

在此頁面，按下右下橘鍵後也會進入設定頁面。

累計方式可至[C01 Total Method (累計方式)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/c-class-options/c01-lei-ji-fang-shi) 調整：POS (正向) 、NET(淨值)、NEG (負向)；累積流量單位可至 [B03 Total Unit (累計體積單位) ](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei)調整。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2F2Nj1e5fOwjo5Raocl9sW%2FFU-ES-Homepage-tw-Total(large).png?alt=media&#x26;token=df6c557e-939b-4938-a488-0a187fbc876d" alt="" width="563"><figcaption></figcaption></figure>

{% hint style="info" %}
模擬模式下的流量也會加總至累積流量中。
{% endhint %}

### 畫面6：Velocity \<Large> 流速<大>

顯示流速，數字放大顯示，易於觀測。

LED螢幕顯示數據(最多五位)，LCD 螢幕顯示大數字為流速(7位數)，底部右下顯示流速單位 m/s，在此頁面，按下右下橘鍵後也會進入設定頁面。

流速可至 [B04 Velocity Unit (流速及聲速單位) ](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b04-liu-su-ji-sheng-su-dan-wei)調整。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FWTGhW4s0sKncOPcFDHlK%2FFU-ES-Homepage-tw-velocity(large)-2.jpg?alt=media&#x26;token=c9a14902-8816-46c8-ae18-66c835fa25ef" alt="" width="563"><figcaption></figcaption></figure>

### 畫面7：Flowrate \<Large> 流量<大>

顯示瞬時流量，數字放大顯示，易於觀測。

LED螢幕顯示數據(最多五位)，LCD 螢幕顯示大數字為瞬時流量(7位數)，底部右下顯示流速單位 L/m，在此頁面，按下右下橘鍵後也會進入設定頁面。

流量單位可至 [B01 Vol. Unit (流量體積單位)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b01-liu-liang-ti-ji-dan-wei) 和 [B02 Time Unit (流量時間單位)](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b02-liu-liang-shi-jian-dan-wei) 調整。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FZ6FlPe6qXcTZxaNHBye7%2FFU-ES-Homepage-tw-flowrate(large)-2.jpg?alt=media&#x26;token=3a95413b-0f74-4276-818b-1c7f3c5f77d1" alt="" width="563"><figcaption></figcaption></figure>

### 畫面8：Total 累積量&#x20;

LED螢幕顯示數據(最多五位)，LCD第一行顯示累積量單位 L ，第二行顯示 "累積流量"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

累積流量單位可至[ B03 Total Unit (累計體積單位) 調整](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b03-lei-ji-ti-ji-dan-wei)。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FXvHCdxmbzkq4B2kPj2fX%2FFU-ES-Homepage-tw-Total.png?alt=media&#x26;token=f7620cec-16fb-4622-b9f4-d63933a9f007" alt="" width="563"><figcaption></figcaption></figure>

{% hint style="info" %}
模擬模式下的流量也會加總至累積流量中。
{% endhint %}

### 畫面9：Velocity 流速

LED螢幕顯示數據(最多五位)，LCD第一行顯示累積量單位 m/s ，第二行顯示 "流速"，第三行左下顯示流量訊號，右下顯示Setup，表示按下橘鍵後會進入設定頁面。

流速可至 [B04 Velocity Unit (流速及聲速單位) ](https://docs.lorric.com/qr/fu-es-ultrasonic-flowmeter-manual-chinese-v1/parameters/b-class-options/b04-liu-su-ji-sheng-su-dan-wei)調整。

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FTJCS2DWJpeYh3akdazwD%2FFU-ES-Homepage-tw-velocity-2.jpg?alt=media&#x26;token=4835fa81-d242-45db-9966-63ba9460adb6" alt="" width="563"><figcaption></figcaption></figure>

### 除錯畫面

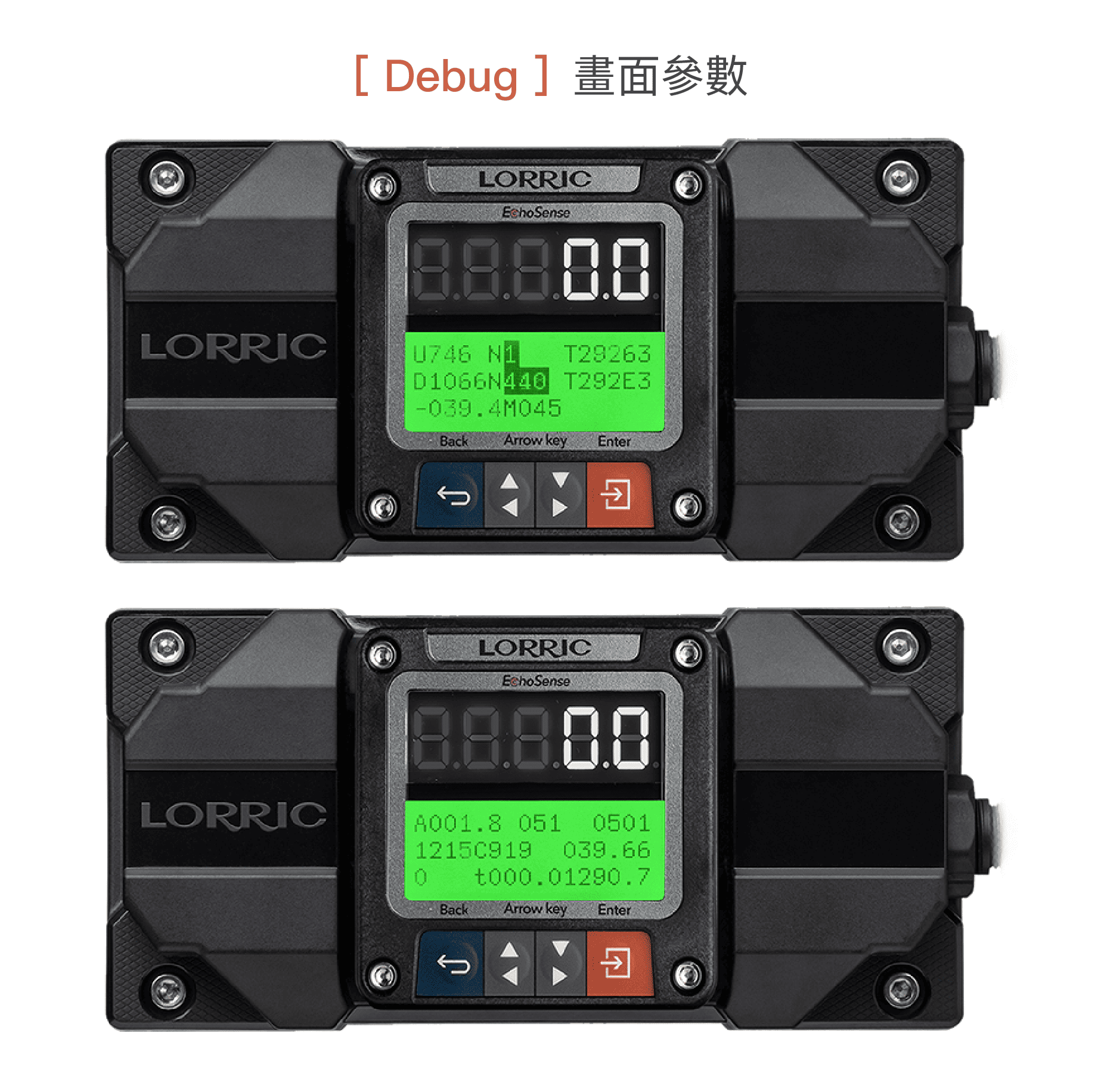

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FLh0Pw7LI7PD24XvD4u7V%2FFU-ES-Homepage-tw-debug.png?alt=media&#x26;token=3d86a824-5969-452e-a47f-ba9a2dfc11af" alt="" width="563"><figcaption></figcaption></figure>

{% hint style="info" %}
出現問題時請錄影或拍下本頁供原廠確認
{% endhint %}

### H09 Home Page (開機畫面)  設定操作說明

```
H09 Home Page 開機畫面 設定流程：
• 主畫面（綠燈）→ 按右下角橘鍵 Setup
• 進入設定頁（橘燈）
• 方向鍵選 H. System 系統 → 按橘鍵 Enter
• 方向鍵選 H09 開機畫面 → 按橘鍵 Enter
• 方向鍵選擇 開機畫面 選項 → 按橘鍵 Set 確認
• 按左下角藍鍵ESC返回至主畫面（綠燈）
```

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2FkEfYOp3KfDbiQ0vcEw8v%2FFU-ES-Hybrid-page-instruction-tw-1.jpg?alt=media&#x26;token=9e09cd72-5faa-4684-8365-010c1468cb96" alt=""><figcaption></figcaption></figure>

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2F7JtD7mfeKrQ06CtsX3m3%2FFU-ES-Hybrid-page-instruction-tw-2.jpg?alt=media&#x26;token=7f8799a4-490a-4e15-9b52-1c5f8e20868b" alt=""><figcaption></figcaption></figure>

<figure><img src="https://598628291-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FYbqXsfQyaXKmr6mxssGy%2Fuploads%2F31D0iQrMeY5n3uXqiOFs%2FFU-ES-Hybrid-page-instruction-tw-3.jpg?alt=media&#x26;token=ad33b324-b7a5-4b9b-9599-00f45392c24c" alt=""><figcaption></figcaption></figure>
