參數設定

完成流量計的機構安裝和電機安裝後，最後要進行主機參數設定，本產品採用對話式設定流程，引導使用者依序選擇必要的管路資訊，完成參數設定後，請執行 Z03 自動初始化流量計參數，即完成本產品安裝程序，機器可正常工作。

參數設定步驟

按鍵名稱及說明（點擊展開）

主機共有4個按鍵。LCD 最下方(第 3 行)會顯示目前所有按鍵各自的功能。一般情況下，按鍵定義如下：

藍鍵：最左邊的按鍵，返回上一頁、離開目前操作或存檔

方向鍵-灰鍵：

左灰鍵 - 用於翻頁、增大數值、選擇不同項目
右灰鍵 - 用於翻頁、減小數值、選擇不同項目
橘鍵：最右邊的按鍵，進入設定、編輯或確認目前選擇

警告：請勿長時間持續按住按鍵，以免造成按鍵損壞。

註：按鍵定義會根據操作情境調整。為了提升使用便利性，或避免誤觸，在某些畫面中按鍵功能可能會被刻意變更。

語言設定

預設語言為英文，本產品支援英文、正體中文、簡體中文，若要調整語言，請至H04調整。請參考：H04 Language 語言設定

H04 Language 語言 設定流程：
• 主畫面（綠燈）→ 按右下角橘鍵Setup，進入設定頁（橘燈）
• 方向鍵選 H.系統 → 按橘鍵 Enter
• 方向鍵選 H04 Language 語言 → 按橘鍵 Enter
• 方向鍵選擇語言 → 按橘鍵 Set 確認
• 按左下角藍鍵ESC返回至主畫面

管路設定

快速設定: Z02 自動管規偵測

透過專利感測技術，Z02 自動量測管路尺寸，並從內建資料庫中選取最接近的匹配管路規格。

若量測結果與任何標準規格不符（例如因管路變形或不支援的管材類型），系統將套用預設管路規格作為管路尺寸設定值。請參閱 A02。

可能因公差等因素導致管規匹配結果不正確，進而影響量測精度。執行 Z02 後，請務必確認匹配結果是否正確。
A02 預設設定為 CNS UPVC。若您使用的是金屬管路或其他非 UPVC 管材，請在執行 Z02 後確認並更新 A02，以確保量測準確。

Z02 自動管規偵測設定流程：
• 主畫面（綠燈） → 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 Z. 快速設定 → 按橘鍵 Enter
• 方向鍵選 Z02 自動管規偵測 → 按橘鍵 Enter
• 按右灰鍵 Start
• 系統開始自動管規偵測
• 完成後，按左下角藍鍵 ESC 返回主畫面（綠燈）

若您的管路不在資料庫中，或使用 Z02 後管路尺寸無法正確匹配，請改為手動設定管路參數（請參閱下方說明）

手動管路設定（點擊展開）

請依序完成 A02, A04, A06, A08 設定。

A02 Present Pipe Spec (管規)

請依照實際安裝管路選擇管規設定，若沒有找到相符的管規，請選擇custom(自定義)，再進入後續的 A04 、A06 、A08手動設定管外徑、管厚度以及管材質；如果A02選擇對應管規，則A04、A06、A08則會自動套用對應的管外徑、管厚度以及管材質。管規依照不同型號有所差異，請參考A02不同型號預定管規表

A02 Present Pipe Spec 管規 設定流程：
• 主畫面（綠燈）→ 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 A. 量測 → 按橘鍵 Enter
• 方向鍵選 A02 Present Pipe Spec 管規 → 按橘鍵 Enter
• 方向鍵選擇管規 → 按橘鍵 Set 確認
• 按左下角藍鍵ESC返回至主畫面（綠燈）

A04 Pipe Outer Diameter (管路外徑)

請設定管路外徑，調整方式為每一位數單獨調整數字大小，按數字增大，按數字減小，調整完一個位數數值，按下 Set 之後，才可進行其他位數的數值調整。請參考：A04 Pipe OD 管路外徑

A04 Pipe Outer Diameter 管路外徑 設定流程：
• 主畫面（綠燈） → 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 A. 量測 → 按橘鍵 Enter
• 方向鍵選 A04 Pipe Outer Diameter 管路外徑 → 按橘鍵 Enter
• 使用灰色方向鍵選擇欲調整的位數（深灰底色顯示所在位數）
• 按橘鍵 Edit 進入調整模式
• 位數調整方式：按左灰鍵：數字增加 - 按右灰鍵：數字減少
• 完成該位數調整後，按橘鍵 Set (若需調整其他位數，重複上述步驟)
• 所有位數調整完成後，請按左下角藍鍵 Save 儲存資料
• 機器此時會顯示"是否存檔"
• 請按右下橘鍵 Save 以完成存檔 （若不存檔則按左下藍鍵NOT）
• 調整完成後，按左下角藍鍵 ESC 返回主畫面（綠燈）

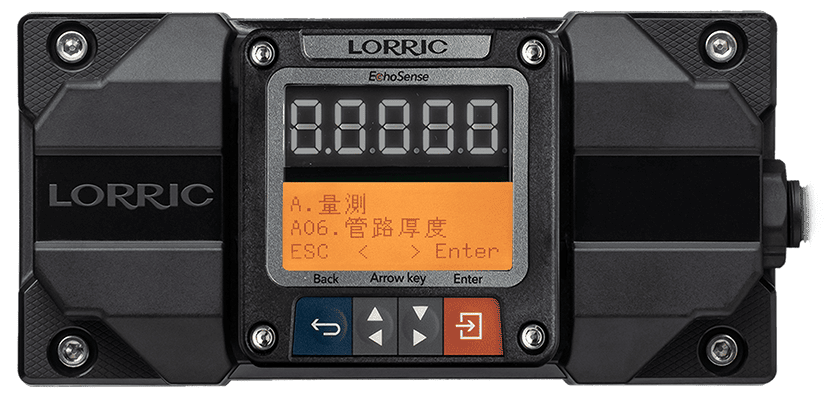

A06 Pipe Thickness (管路厚度)

請設定管路厚度，調整方式為每一位數單獨調整數字大小。請參考：A06 Pipe thickness 管路厚度

A06 Pipe Thickness 管路厚度 設定流程：
• 主畫面（綠燈） → 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 A. 量測 → 按橘鍵 Enter
• 方向鍵選 A06 Pipe Thickness 管路厚度 → 按橘鍵 Enter
• 使用灰色方向鍵選擇欲調整的位數（深灰底色顯示所在位數）
• 按橘鍵 Edit 進入調整模式
• 位數調整方式：按左灰鍵：數字增加 - 按右灰鍵：數字減少
• 完成該位數調整後，按橘鍵 Set (若需調整其他位數，重複上述步驟)
• 所有位數調整完成後，請按左下角藍鍵 Save 儲存資料
• 機器此時會顯示"是否存檔"
• 請按右下橘鍵 Save 以完成存檔 （若不存檔則按左下藍鍵NOT）
• 調整完成後，按左下角藍鍵 ESC 返回主畫面（綠燈）

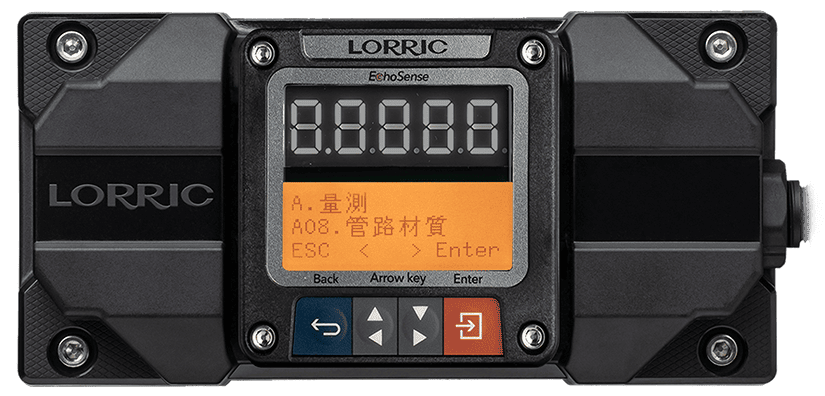

A08 Pipe Material (管路材質)

請設定管路材質，若沒有找到相符的管材選項，請選擇custom(自定義)。請參考：A08 Pipe Material 管路材質

A08 Pipe Material 管路材質 設定流程：
• 主畫面（綠燈） → 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 A. 量測 → 按橘鍵 Enter
• 方向鍵選 A08 Pipe Material 管路材質 → 按橘鍵 Enter
• 方向鍵選擇管材-若列表中沒有符合的管材，請選擇 custom（自定義）
• 按橘鍵 Set 確認
• 調整完成後，按左下角藍鍵 ESC 返回主畫面（綠燈）

塑膠管與金屬管的物理差異較大，若選錯材質，量測數值會出現顯著誤差。

A08 管材列表如下：

custom（預設）、PE、PFA、Copper、SUS316、SUS304、Steel、ABS、PVDF、PP、PVC、PVCU

量測液體聲速設定

管路設定完成後，請在滿管情況下，執行Z03 Auto Initialize (自動上機初始化)，此步驟流量計將自動檢知待側流體的超音波聲速，協助流量計完成使用環境參數設定。請參考： Z03 Auto Initialization 自動上機初始化

此步驟務必在管路液體 「滿管」 的情況下執行。若在未滿管時進行 Z03，將造成流量偵測誤差與數值跳動。如發生此狀況，請在滿管條件下重新執行 Z03。

Z03的自動上機初始化務必在滿管下執行，至於該滿管狀態下流體屬於流動或是靜止狀態，不影響結果。

Z03 Auto Initialize 自動上機初始化 設定流程：
• 主畫面（綠燈） → 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 Z. 快速設定 → 按橘鍵 Enter
• 方向鍵選 Z03 Auto Initialize 自動上機初始化 → 按橘鍵 Enter
• 按右灰鍵 Start
• 系統開始自動上機初始化
• 完成後，完成後，按左下角藍鍵 ESC 返回主畫面（綠燈）

若 Z03 無法順利完成，或您需要直接輸入已知的流體聲速，請改為手動設定此參數（請參閱下方說明）

手動流體聲速設定（點擊展開）

請依序完成 A10, A12 設定。

A10 Liquid Type 流體種類

此功能用於設定流體種類，預設 custom。

A10 Liquid Type 流體種類 設定流程：
• 主畫面（綠燈）→ 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 A 量測 → 按橘鍵 Enter
• 方向鍵選 A10 流體種類  → 按橘鍵 Enter
• 方向鍵選擇流體種類選項 → 按橘鍵 Set 確認
• 按左下角藍鍵ESC返回至主畫面（綠燈）

A12 Liquid Soundspeed 流體聲速

此功能用於設定流體聲速，預設值1482。

流體在不同的溫度下有不同的聲速表現，請參考液體溫度與聲速對照表
當使用者設定A10 (流體種類)時，A12 (流體聲速)將根據A10設定進行相應的更新。
A12 單位在 B04 (流速及聲速單位)設定。

A12 Liquid Soundspeed 流體聲速 設定流程：
• 主畫面（綠燈） → 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 A. 量測 → 按橘鍵 Enter
• 方向鍵選 A12 流體聲速 → 按橘鍵 Enter
• 使用灰色方向鍵選擇欲調整的位數（深灰底色顯示目前所在位數）
• 按橘鍵 Edit 進入調整模式
• 位數調整方式：按左灰鍵-數字增加 , 按右灰鍵-數字減少
• 完成該位數調整後，按橘鍵 Set (若需調整其他位數，重複上述步驟)
• 所有位數調整完成後，請按左下角藍鍵 Save 儲存資料
• 機器此時會顯示"是否存檔"
• 請按右下橘鍵 Save 以完成存檔 （若不存檔則按左下藍鍵NOT）
• 調整完成後，按左下角藍鍵 ESC 返回主畫面（綠燈）

主畫面顯示狀態確認

完成以上設定後，即可返回主畫面，若設定正確，即可在主畫面看到設定的流量，可觀察螢幕左下角的流量訊號標示，以判斷訊號品質。若訊號僅顯示一格，表示量測環境不佳，若少於一格，可能是管路內有氣泡或其他干擾，訊號低於一格時通常螢幕會一併顯示Noisy，此時可嘗試調整管路安裝位置，建議按照機構安裝重新調整機構位置，並觀察訊號是否改善。

疑難排除

安裝設定發現以下問題時，請依照指示調整。

1. 讀數變化跳動很快

若您發現流量讀數變化跳動很快，請進入 A15 Damping (阻尼係數) 進行設定，以降低數據波動。本產品阻尼係數預設值為 3，請依需求調整數值大小：阻尼係數越大，波動越小，請依量測穩定性與反應速度需求調整至合適值即可。請參考：A15 Damping 阻尼係數

2. 零流量下流量計無歸零

請進入 A18 Low Flow Cutoff（強制歸零）設定

用途

避免零流量時因訊號飄移產生虛假流量。

參數說明

A18 = 0（預設）：顯示所有極低流量；適用於微小流量需呈現的場域。
A18 = X（使用者設定）：當流量 < X 時，讀值強制歸零。

建議設定

若現場並非低流量應用 → 請設定合適的下限值 (cutoff 值)－依型號建議。
可有效避免停機仍顯示流量、提升零點穩定度。

FU-LT

008

010

015

020

025

下限值

1 LPM

2.5 LPM

5 LPM

請參考：A18 Low flow cutoff 強制歸零

3. 正負號顯示不正確

若您發現流量計正負號顯示錯誤，請至A16 Direction (流向) 調整流量計偵測的正反向。請參考：A16 Direction 流向

4. 單位須調整

若您想調整顯示單位，請進入參數B Unit (單位) 進行調整。請參考：B Unit (單位)

進階調校設定建議參照-參數表完整參數說明頁
