# 機構安裝

### **重要！安裝前必讀注意事項！**

下列屬於非正常使用或不當安裝方式之情形，可能導致流量計損壞，並影響產品使用壽命；相關損壞將不適用保固條款：

* 本主機外殼為塑膠材質，對 PVC 膠水及其揮發性溶劑氣體、PVC 管路潤滑劑（油、膏）不具耐化性。請務必於所有安裝位置附近之 PVC 管路溶劑完全乾燥固定後，再進行主機安裝。
* 請特別留意管路外壁中垂流動之溶劑或化學品，若滴流至流量計本體，可能導致外殼產生裂痕或結構損壞。
* 請勿將本產品作為管線或其他物件之支撐點，以避免承受非設計之機械外力，進而縮短產品使用壽命或造成損壞。
* 安裝時，請以手動方式旋轉扣具旋鈕，固定至流量計不再移動或轉動即可；請勿使用扳手、鐵鉗等工具，以免造成結構損壞。
* 本產品非永久固定於管路外側裝置，在承受過大外力時仍可能移動或轉動。施工人員不得將本產品作為人員固定、移動或安全防護之結構。
* 流量計若長時間暴露於紫外線（UV）環境下，可能產生變色與材料老化；戶外使用時，建議加裝防護套或遮蔽措施。
* 因使用者過失、不當使用或錯誤操作所導致之故障，將不適用保固服務。
* 安裝完成後如需移動設備或進行運送，請務必妥善保護流量計，以避免運送過程中造成損壞。

{% hint style="danger" %}
**請注意螺絲旋轉扭力不可過高：安裝時，當螺絲已不鬆動並略感緊固後，請勿再持續施力，其最大允許扭力不得超過 0.4 N·m（4.0 kgf·cm），以免造成主機損壞。**
{% endhint %}

## 安裝指南

{% stepper %}
{% step %}

### 選擇安裝位置

* **確保流體滿管**：建議安裝於垂直滿管管段，如安裝於水平管段，請避免安裝在容易累積氣泡（管路上方）或沉澱物（管道底部）的位置。如果管內容易產生氣泡，可能會造成大幅度無再現性量測誤差。請在安裝時特別注意。
* **安裝在完全發展流管段**：將流量計安裝在流速均勻穩定的管段，避免安裝在會影響管路的元件附近，如：不同管徑轉接頭、彎頭、閥、pump泵浦。
* **主機環境保護**：避免將 LCD 安裝在陽光直射照位置，或是增加遮光罩，主機的 LCD 若直接暴露在陽光下，除了會大幅降低可辨視度，還會減少 LCD 的壽命。

#### 安裝直管段要求－10D / 5D 規範

為確保流量計在運作時能獲得穩定且均勻的流場，安裝位置必須避開會造成流速分佈不均的管路擾動。請務必遵守以下安裝規範：

**上游端（流體進入流量計之前）**

流量計前方應保留至少 10 倍管徑（10D） 的直管段，不得出現彎頭、三通、閥門、縮管、擴管、泵浦出口或任何可能造成流體擾動的元件。

**下游端（流體離開流量計之後）**

流量計後方應保留至少 5 倍管徑（5D） 的直管段，以避免下游瞬間壓力變化回影響量測穩定性。

**安裝方向**

請依照產品外殼標示的流向箭頭安裝，確保與實際流向一致。

<figure><img src="/files/E5ttysjhSfA5PsVHYKSS" alt=""><figcaption></figcaption></figure>

```
以 DN25（公稱直徑 25 mm）管道為例之直管段說明：
* 管徑 D = 25 mm
* 上游直管段 10D = 10 × 25 mm = 250 mm（約 25 cm）
* 下游直管段 5D = 5 × 25 mm = 125 mm（約 12.5 cm）
```

**其他建議**

若現場接近泵浦出口、具有強烈脈動，或上下游存在多個彎頭與閥件，建議提高至 <mark style="background-color:red;">15D～20D 上游直管段</mark>，或加裝<mark style="background-color:red;">流場安定器</mark>，以獲得更佳的量測精度。

**請避免將流量計安裝於以下位置：**

| 附近有泵浦                            | 附近有閥門                            |
| -------------------------------- | -------------------------------- |
| ![](/files/0t423OiHYcMi2WYJdZV5) | ![](/files/RL3S4lLe9akqYpinKkGU) |
| 附近有三通管、縮管或擴管                     | 附近有彎頭管段                          |
| ![](/files/24UqQ98ePWvmMZjj72K9) | ![](/files/1Su7kPXeUd2gzYE3lLM4) |

{% endstep %}

{% step %}

### 安裝方向與流向位置

#### 管路方向

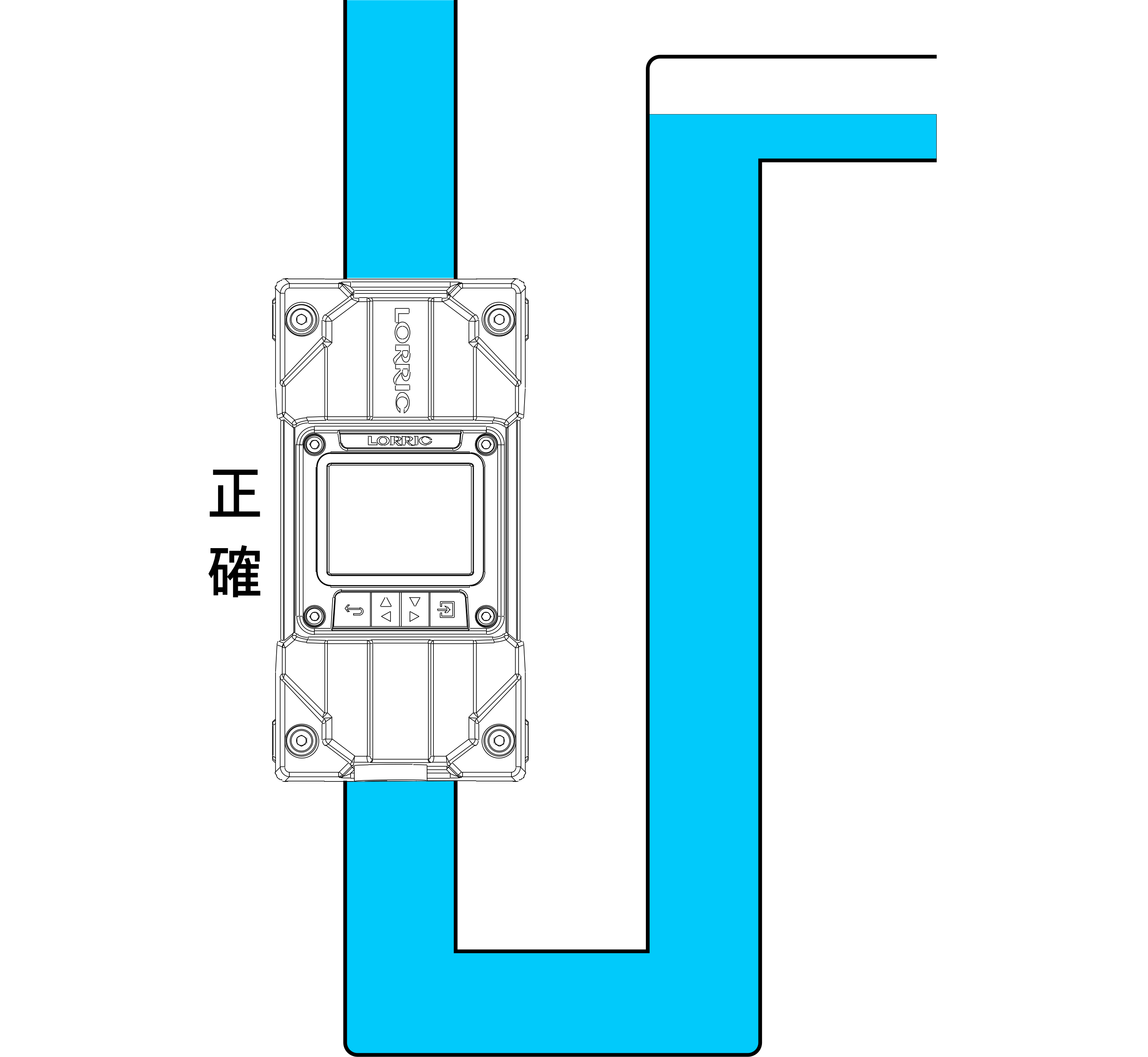

流量計安裝於垂直管，請選擇**流向由下而上**的管路；安裝於水平管請選擇會**滿管**的位置，例如傾斜管中高度較低的位置、U型管路的低窪處。

<div><figure><img src="/files/ZqeQNaXyiIw3IUnFBGBq" alt=""><figcaption></figcaption></figure> <figure><img src="/files/CIDIsKuiY4oRFybWsFrR" alt=""><figcaption></figcaption></figure></div>

#### 流量計方向

流量計建議安裝在管路**側面**或是**斜上方、斜下方**，不建議安裝在正上方及正下方，以免受到氣泡及沉澱物的干擾。

• 建議位置：側面、斜上方、斜下方

<figure><img src="/files/tjqU7hCLepXQyjtx3R2U" alt=""><figcaption></figcaption></figure>

• 不建議位置：正上方、正下方

<figure><img src="/files/TC7ZAUKtKTbqyWR8oRcw" alt=""><figcaption></figcaption></figure>

{% endstep %}

{% step %}

### 流量計主機扣具安裝步驟

{% hint style="danger" %}

## 請注意旋轉扭力值不可過高：安裝時，當螺絲轉到已不鬆動、略感緊固後，若再繼續加力鎖緊，其扭力不可超過 0.4 N-m（4.0 kgf-cm），以免造成主機損壞。

![](/files/GMHhma5Ph1549OFEbz8t)

**螺絲說明**

🟢 扣具內六角螺絲 (Hex socket screws)：以綠圈表示，用於將流量計上下扣具固定在管路上。

🔵 固定旋鈕(Locking knob)：以藍圈標示，用於固定流量計感測器貼合管路的鬆緊度。

🔴 主機上蓋螺絲 (Enclosure cover screws)：以紅圈標示，用於旋轉主機上蓋，更換主機顯示方向 **。**
{% endhint %}

<figure><img src="/files/AkFY05AJsLqJVky9QdJf" alt=""><figcaption></figcaption></figure>

{% endstep %}

{% step %}

### 如何更換顯示方向

<figure><img src="/files/C4rdt8g4mitN4tgXHIUy" alt="" width="563"><figcaption></figcaption></figure>

{% stepper %}
{% step %}

### 關閉電源，並將電源線移除

進行任何打開主機及配線的動作前，請先關閉電源，並將電源線移除。
{% endstep %}

{% step %}

### 鬆開主機上蓋螺絲，分離上下蓋

將<mark style="color:red;">4顆主機上蓋螺絲</mark>以內六角扳手鬆開，並將分離上蓋與下蓋，上蓋與主機之間有多條電線連接，請小心拆開上下蓋，<mark style="color:red;">勿拉扯電線。</mark>
{% endstep %}

{% step %}

### 旋轉主機方向

將上蓋旋轉到需要的角度，<mark style="color:red;">請勿旋轉多圈</mark>，以免電線與連接器受到不必要的拉力影響長期可靠度。
{% endstep %}

{% step %}

### 上蓋與下蓋結合，並將螺絲鎖緊

下蓋螺絲孔內側溝槽中有密封圈，請確認溝槽中沒有異物以免影響防水性。重新將上蓋與下蓋結合，平均地將4顆主機上蓋螺絲鎖緊。

{% hint style="danger" %}
請勿使用過大的扭力上鎖。可能會損壞產品。
{% endhint %}
{% endstep %}
{% endstepper %}
{% endstep %}
{% endstepper %}


---
