模擬模式

F02 Sim. Mode (模擬模式) 預設關閉,啟用後,流量設定顯示為 F01 Sim. Volume (模擬流量) 所設定的值。此模式下,OCT(除脈衝外)、RS485 及類比電流輸出將依模擬數據變化而作動,以供測試輸出數值是否正常。

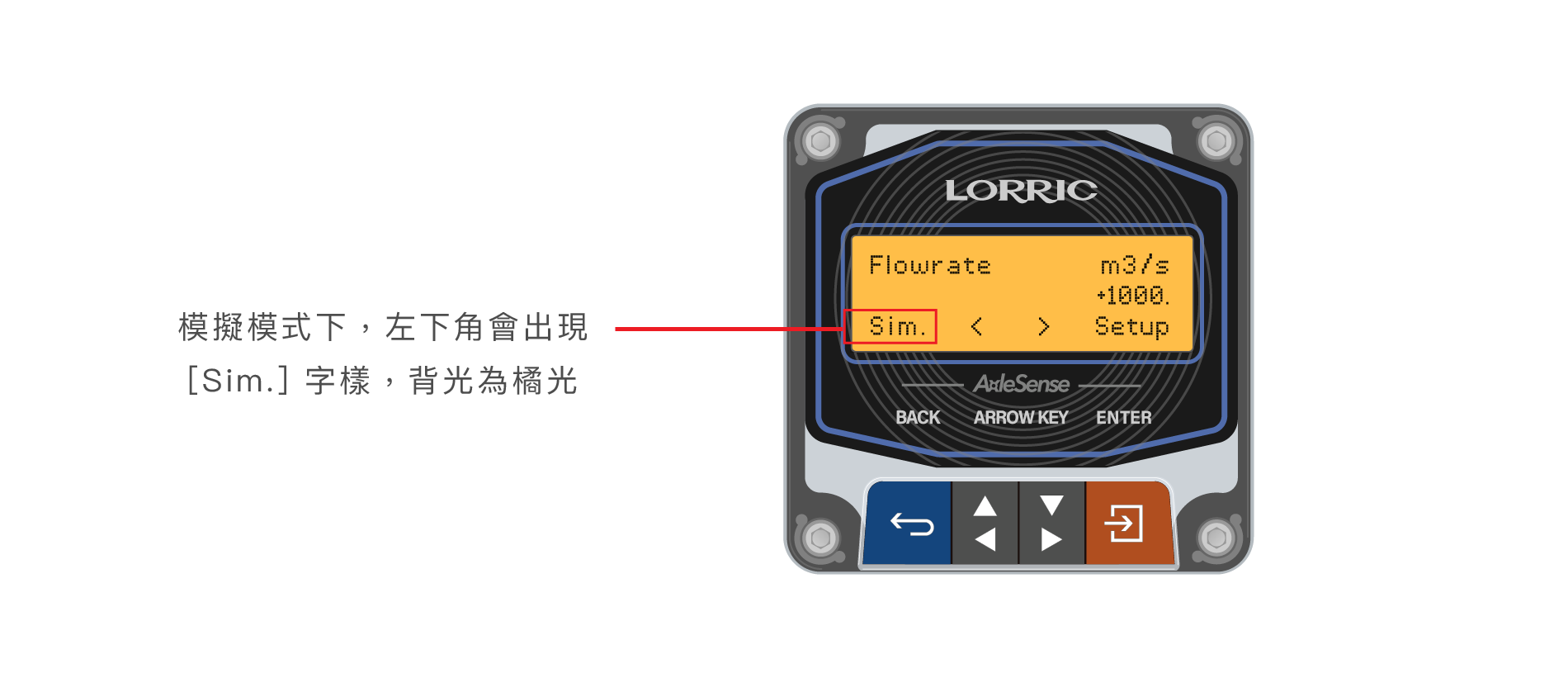

若開啟 F02 模擬功能,主畫面的數據都只會顯示模擬數據。且主畫面都會呈現橘色。

按鍵名稱及說明(點擊展開)

主機共有4個按鍵。LCD 最下方(第 3 行)會顯示目前所有按鍵各自的功能。一般情況下,按鍵定義如下:

  • 藍鍵:最左邊的按鍵,返回上一頁、離開目前操作或存檔

  • 方向鍵-灰鍵:

    • 左灰鍵 - 用於翻頁、增大數值、選擇不同項目

    • 右灰鍵 - 用於翻頁、減小數值、選擇不同項目

  • 橘鍵:最右邊的按鍵,進入設定、編輯或確認目前選擇

註:按鍵定義會根據操作情境調整。為了提升使用便利性,或避免誤觸,在某些畫面中按鍵功能可能會被刻意變更。

模擬模式操作說明(點擊展開)

模擬模式用於將模擬流量數值輸出至系統,測試通訊與訊號。

此功能相關參數為:F01 模擬流量、F02 模擬模式

並依通訊設置搭配以下參數:

4–20 mA:E06 類比輸出內容

NPN 脈衝:E01 常開或常關、E02 OCT定義

RS485:E04 Modbus ID 應用傳輸協定、E05 Baud 鮑率

1

F02 開啟模擬模式

2

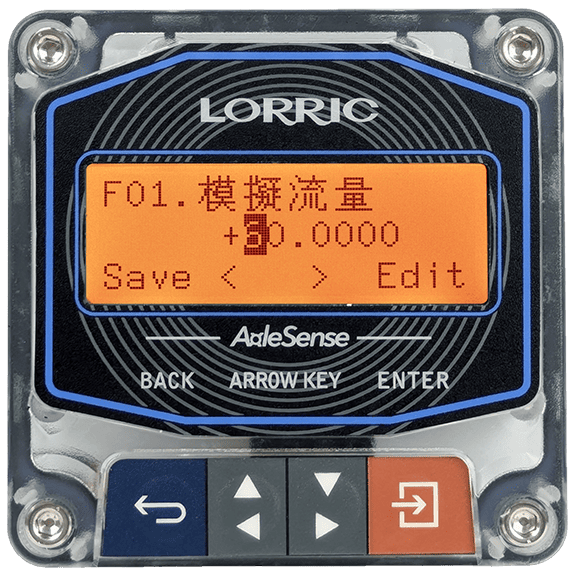

F01 設定模擬模式流量顯示數值

3

根據所使用通訊方式,依照指示開啟不同參數設定

使用4-20mA接線時,請開啟E06 類比輸出內容

使用NPN接線時,請開啟E01 常開或常關以及 E02 OCT定義

E01 常開或常關及
E02 OCT定義

使用RS485接線時,請開啟E04 Modbus ID以及 E05 Baud率 (鮑率)

E04 Modbus ID
E05 Baud Rate

4

F02 模擬模式(測試完畢後,關閉模擬模式)

若通訊狀態正常,回到 F02 模擬模式 將其關閉,關閉後主畫面會切回綠燈狀態。
