H10 開啟除錯畫面

定義

顯示系統資訊，協助使用者與原廠確認型號、韌體版本及蹼輪狀態。

注意事項

在使用 AxleSense 軸感測技術 的 LORRIC 流量計中，葉輪內嵌的磁鐵會在流體帶動葉輪旋轉時產生週期性變化的磁場，並由內部磁性感測器進行偵測。

畫面上顯示的大寫 M（Maximum）與小寫 m（Minimum）為磁場診斷指標。

• M： 偵測到的最高磁場強度（峰值）

• m： 偵測到的最低磁場強度（谷值）

這些數值可用於確認葉輪旋轉與感測器偵測狀態。

操作流程

按鍵名稱及說明（點擊展開）

主機共有4個按鍵。LCD 最下方(第 3 行)會顯示目前所有按鍵各自的功能。一般情況下，按鍵定義如下：

• ​ 藍鍵：最左邊的按鍵，返回上一頁、離開目前操作或存檔

• 方向鍵-灰鍵：

  • 左灰鍵 - 用於翻頁、增大數值、選擇不同項目

  • 右灰鍵 - 用於翻頁、減小數值、選擇不同項目

• 橘鍵：最右邊的按鍵，進入設定、編輯或確認目前選擇

警告：請勿長時間持續按住按鍵，以免造成按鍵損壞。

註：按鍵定義會根據操作情境調整。為了提升使用便利性，或避免誤觸，在某些畫面中按鍵功能可能會被刻意變更。

H10 System Info. 系統資訊 設定流程：
• 主畫面（綠燈）→ 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 H System 系統 → 按橘鍵 Enter

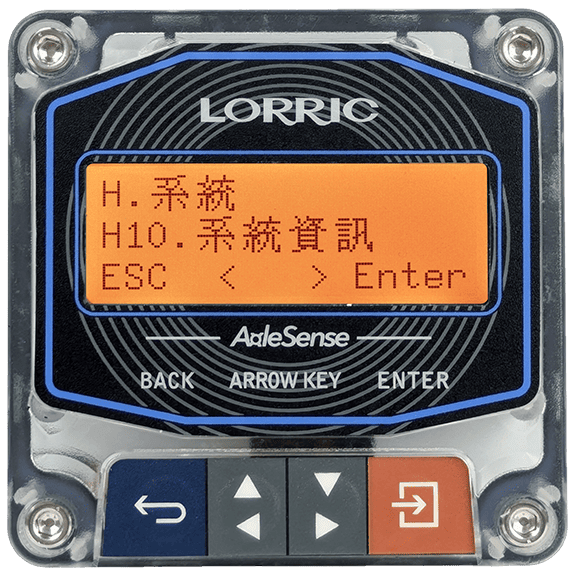

• 方向鍵選 H10 System Info. 系統資訊 → 按橘鍵 Enter
• 可查看系統資訊
   D1006R：韌體版本
   M (Maximum)：磁力感測器目前偵測到的最大磁場強度，即峰值。
   m (Minimum)：磁力感測器目前偵測到的最小磁場強度，即谷值。
