D10 累計目標

定義

此功能用於設定累計量目標值的通知條件，預設大於目標。

「D08 累計警報」、「D09 累計條件」與「D10 累計目標值」 三種參數設定，可實現累計量目標警報功能。

D08、D09、D10 累積警報說明
範例一：正向流量
啟用D08累計警報，D09累計條件設定為"大於目標"，
D10累計目標設定為正數，如 +100。
當正向流量累計超過 100 時，系統會觸發累計警報。
範例二：負向流量
啟用D08累計警報，D09累計條件設定為"小於目標"，
D10累計目標設定為負數，如 -500。
當負向流量累計小於 -500 時，系統會觸發累計警報。

注意事項

DND（Do Not Disturb，勿擾模式）說明

當啟用 DND 模式 時：

• 主機雖能偵測異常，但不會亮起紅色背光警示

• 例如：若在 dnd 模式下出現 Alarm-A 「4 Off Pipe」 異常，背光不會亮起

• 不過異常內容仍會在「異常頁面」顯示

• 若主機有連接 RS485，監控系統仍可接收到異常訊號

• 若有設定 OCT 警報輸出，OCT 也會持續輸出警示訊號

操作流程

按鍵名稱及說明（點擊展開）

主機共有4個按鍵。LCD 最下方(第 3 行)會顯示目前所有按鍵各自的功能。一般情況下，按鍵定義如下：

• ​ 藍鍵：最左邊的按鍵，返回上一頁、離開目前操作或存檔

• 方向鍵-灰鍵：

  • 左灰鍵 - 用於翻頁、增大數值、選擇不同項目

  • 右灰鍵 - 用於翻頁、減小數值、選擇不同項目

• 橘鍵：最右邊的按鍵，進入設定、編輯或確認目前選擇

警告：請勿長時間持續按住按鍵，以免造成按鍵損壞。

註：按鍵定義會根據操作情境調整。為了提升使用便利性，或避免誤觸，在某些畫面中按鍵功能可能會被刻意變更。

累計流量警報功能（點擊展開）

此功能用於設定當流量計累計量達到大於或小於目標值時，系統會觸發警報。

此功能相關參數為：D08 累計警報、D09 累計條件、D10 累計目標值

1

D08 啟用累計警報

D08 Total Ala. Setting Steps：
• 主畫面（綠燈）→ 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 D. Alarm & Info 警報及通知 → 按橘鍵 Enter
• 方向鍵選 D08 累計警報 → 按橘鍵 Enter
• 方向鍵選擇 累計警報 選項 → 按橘鍵 Set 確認
• 按左下角藍鍵ESC返回至主畫面（綠燈）

2

D09 設定累計條件

D09 Total Trig. 累計條件 設定流程：
• 主畫面（綠燈）→ 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 D. Alarm & Info 警報及通知 → 按橘鍵 Enter
• 方向鍵選 D09 累計條件 → 按橘鍵 Enter
• 方向鍵選擇 累計條件 狀態選項 → 按橘鍵 Set 確認
• 按左下角藍鍵ESC返回至主畫面（綠燈）

3

D10 設定累計目標值

D10 Total Target 累計目標值 設定流程：
• 主畫面（綠燈）→ 按右下角橘鍵 Setup，進入設定頁（橘燈）
• 方向鍵選 D. Alarm & Info 警報及通知 → 按橘鍵 Enter
• 方向鍵選 D10 累計目標值 → 按橘鍵 Enter
• 使用灰色方向鍵選擇欲調整的位數（深灰底色顯示目前所在位數）
• 按橘鍵 Edit 進入調整模式
• 位數調整方式：按左灰鍵-數字增加 , 按右灰鍵-數字減少
• 完成該位數調整後，按橘鍵 Set (若需調整其他位數，重複上述步驟)
• 所有位數調整完成後，請按左下角藍鍵 Save 儲存資料
• 機器此時會顯示"是否存檔"
• 請按右下橘鍵 Save 以完成存檔（若不存檔則按左下藍鍵NOT）
• 調整完成後，按左下角藍鍵 ESC 返回主畫面（綠燈）

4

累積警報功能運作

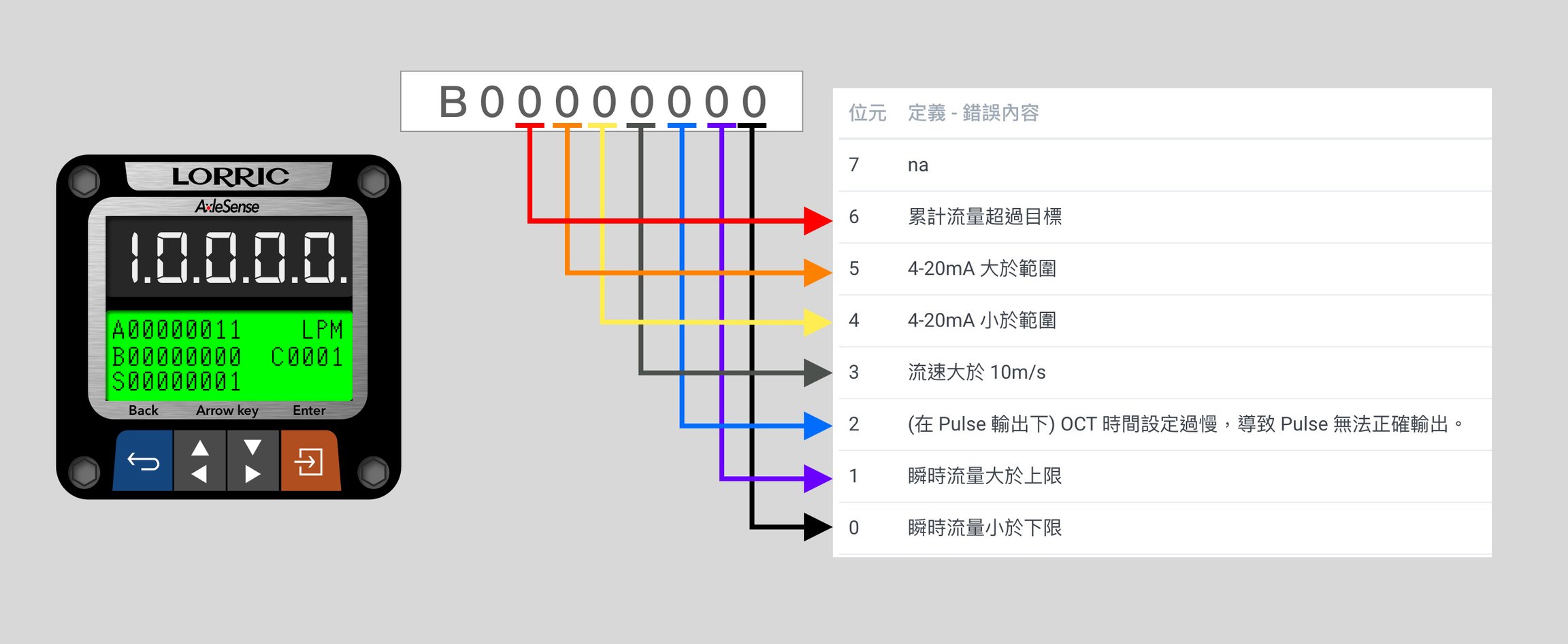

流量範圍警報啟用後，當流量達到警報觸發條件時，系統將觸發 Alarm B，警報位元（Bit6、Bit7）顯示為 1 代表警報已觸發。

系統將依 D08 所設定的警報模式 輸出對應警報行為：

• 設定為「開」時，接收端可接收到警報訊號，且儀表螢幕顯示紅燈警示；

• 設定為「勿擾」時，接收端仍可接收到警報訊號，但螢幕不顯示紅燈警示。

D10 選項 及 RS485對應數值、讀寫指令及格式

本參數輸入範圍	相應數值	RS-485 對應數字
預設值	+100	-
最小值	0	-
最大值	+999,999,999	-
