機構安裝

重要！安裝前必讀注意事項！

注意 – PVC 管路安裝順序

流量計外殼及內部葉輪採用聚碳酸酯（PC）材質。接觸 PVC 管道膠水、膠水揮發氣體或管道潤滑劑可能會造成零件損壞。

請先完成 PVC 管路接頭及轉接頭的安裝，並確認膠水已完全乾燥固化後，再安裝三通管與流量計主機。安裝前，請確認管內沒有殘留膠水。請勿讓膠水或潤滑劑滴落至主機外殼，或進入內部葉輪組件。

未依照上述順序安裝，可能造成流量計永久損壞。

下列「非正常」使用方式所造成流量計損壞將導致保固失效：

• 密封件如選用 EPDM 可使用在部分化學品中，但不耐油品。

• 請特別注意管線中垂流的溶劑，若垂流至流量計本體或蹼輪，將造成產品的裂痕及損壞。

• 如果流量計與主要管線不能排成一直線，或是被作為管線支撐點，將造成流量計承受不在設計內的外力、縮短產品的使用壽命，造成漏水等問題。

• 安裝過程中以手將由任螺帽旋轉轉緊至不漏水即可，勿使用扳手或鐵鉗類工具，以免損壞流量計。

• 配管施工的不確實會造成液體滲漏導致流量計損壞。

• 閥門操作應避免瞬間作動所引起的水錘現象而造成流量計的損壞。

• 流量計主機不耐UV，戶外使用請加裝防護套。

• 使用者之過失或使用不當與錯誤而產生故障者無法提供保固。

• 安裝後移動或運送途中，若未妥善保護流量計，可能造成損壞。

• 配管時，預留安裝流量計的空間，請勿過大。同時流量計前後的管路也要對齊，若僅以流量計的螺帽，強行將上下管線拉近，可能會導致以下情形發生：

  • 螺帽破裂

  • 接頭破裂

  • 三通管牙口崩裂

  • 密封不足導致漏水滲水

• 流量計正確安裝，最大可耐壓到 10 kg/cm²，請勿以工具刻意將由任螺帽逼鎖，以避免發生以下情形：

  • 由任螺帽破裂

  • 由任接頭破裂

  • 三通管牙口崩裂

  • 密封件壓縮過度，提早彈性疲乏，產生滲漏，無法提供止漏功能。

---

安裝步驟

1

選擇安裝位置

• 確保流體滿管：建議安裝於垂直滿管管段，如安裝於水平管段，請避免安裝在容易累積氣泡（管路上方）或沉澱物（管道底部）的位置。如果管內容易產生氣泡，可能會造成大幅度無再現性量測誤差。請在安裝時特別注意。

• 安裝在完全發展流管段：將流量計安裝在流速均勻穩定的管段，避免安裝在會影響管路的元件附近，如：不同管徑轉接頭、彎頭、閥、pump泵浦。

• 主機環境保護：避免將 LCD 安裝在陽光直射照位置，或是增加遮光罩，主機的 LCD 若直接暴露在陽光下，除了會大幅降低可辨視度，還會減少 LCD 的壽命。

2

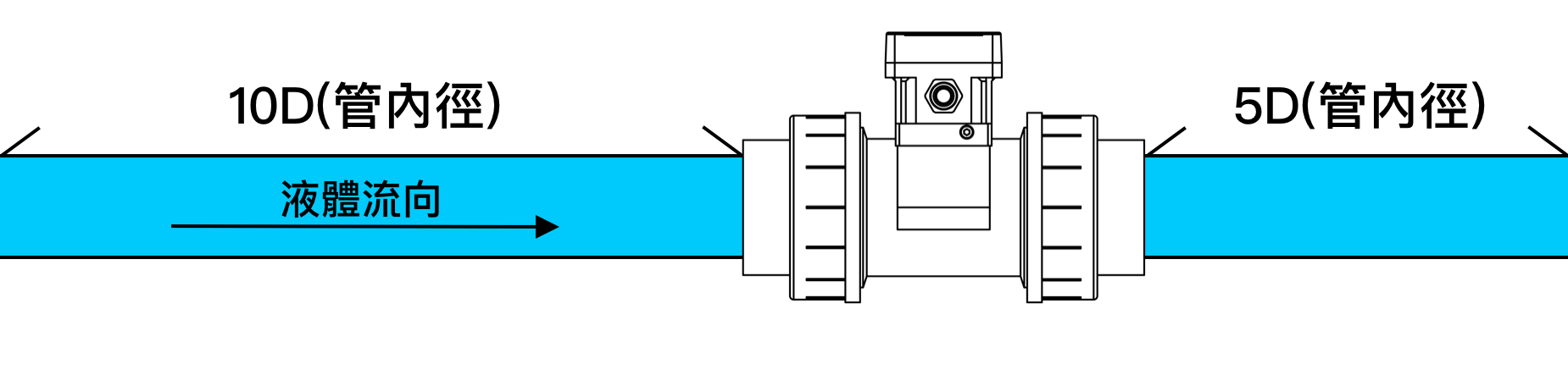

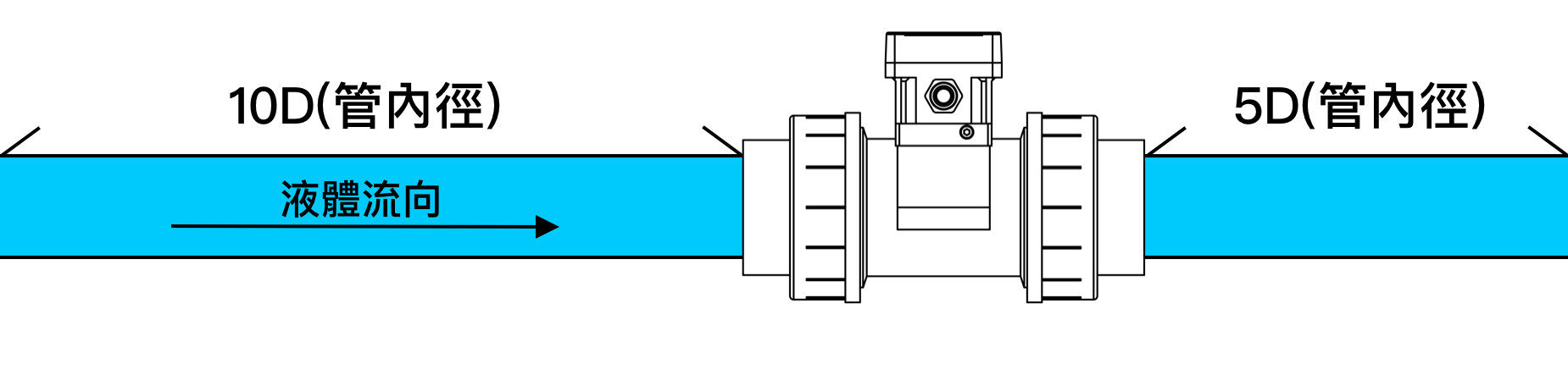

安裝直管段要求－10D / 5D 規範

為確保流量計在運作時能獲得穩定且均勻的流場，安裝位置必須避開會造成流速分佈不均的管路擾動。請務必遵守以下安裝規範：

上游端（流體進入流量計之前）

流量計前方應保留至少 10 倍管徑（10D） 的直管段，不得出現彎頭、三通、閥門、縮管、擴管、泵浦出口或任何可能造成流體擾動的元件。

下游端（流體離開流量計之後）

流量計後方應保留至少 5 倍管徑（5D） 的直管段，以避免下游瞬間壓力變化回影響量測穩定性。

安裝方向

請依照產品外殼標示的流向箭頭安裝，確保與實際流向一致。

以 DN25（公稱直徑 25 mm）管道為例之直管段說明：
* 管徑 D = 25 mm
* 上游直管段 10D = 10 × 25 mm = 250 mm（約 25 cm）
* 下游直管段 5D = 5 × 25 mm = 125 mm（約 12.5 cm）

其他建議

若現場接近泵浦出口、具有強烈脈動，或上下游存在多個彎頭與閥件，建議提高至 15D～20D 上游直管段，或加裝流場安定器，以獲得更佳的量測精度。

請避免將流量計安裝於以下位置：

附近有泵浦

附近有閥門

本流量計以旋轉機構量測流量。在長期磨損或外力影響下，可能會發生葉片或輪軸脫落的現象。安裝時，請注意後方沒有會因此而損壞的設備(如：pump)。

閥前安裝

一般建議將流量計安裝在閥門的上游（之前）。因為液體一旦流經閥門，流場就會遭到破壞並產生擾流（亂流），導致流速變得混亂。

如果必須安裝在閥門之後，則需要預留一段較長的直管段，好讓液體有足夠的空間恢復平穩流速，流量計才能精準量測。此建議同樣適用於其他會干擾流場的管件（如彎頭、漸縮管等）。

附近有三通管、縮管或擴管

附近有彎頭管段

3

安裝方向與流向位置

管路方向

流量計安裝於垂直管，請選擇流向由下而上的管路；安裝於水平管請選擇會滿管的位置，例如傾斜管中高度較低的位置、U型管路的低窪處。

垂直管	水平管
請選擇由下而上流向的管路。	確保滿管：請選擇管路中必定充滿液體的位置（例如傾斜管的低處）。 避開正上與正下：嚴禁安裝於正上方（易受氣泡干擾）或正下方（易受沉澱物影響）。 避開正水平方向：若安裝在正兩側，會導致葉輪因偏向單側而影響量測精準度並縮短壽命。

流量計方向

流量計建議安裝在管路側面或是斜上方、斜下方，不建議安裝在正上方及正下方，以免受到氣泡及沉澱物的干擾。

• 建議位置：斜上方、斜下方

請注意管路中的氣泡，以避免產生量測誤差。 若葉輪的安裝位置靠近壓力較低的槽體，建議在管路出口處安裝閥門，以防止產生氣泡。

若管路中頻繁產生氣泡，可能會導致超過 5% 的非再現性量測誤差，應盡量避免。

4

產品安裝步驟

1. 將由任接頭螺帽、蹼輪座及主機從三通管上取下

2. 安裝由任接頭及螺帽到管路上

   1. 若使用膠水接合，必需確認膠水完全乾燥後才能進行以下步驟

3. 將三通管及由任密封件鎖上管路

4. 將蹼輪組及密封件鎖上管路

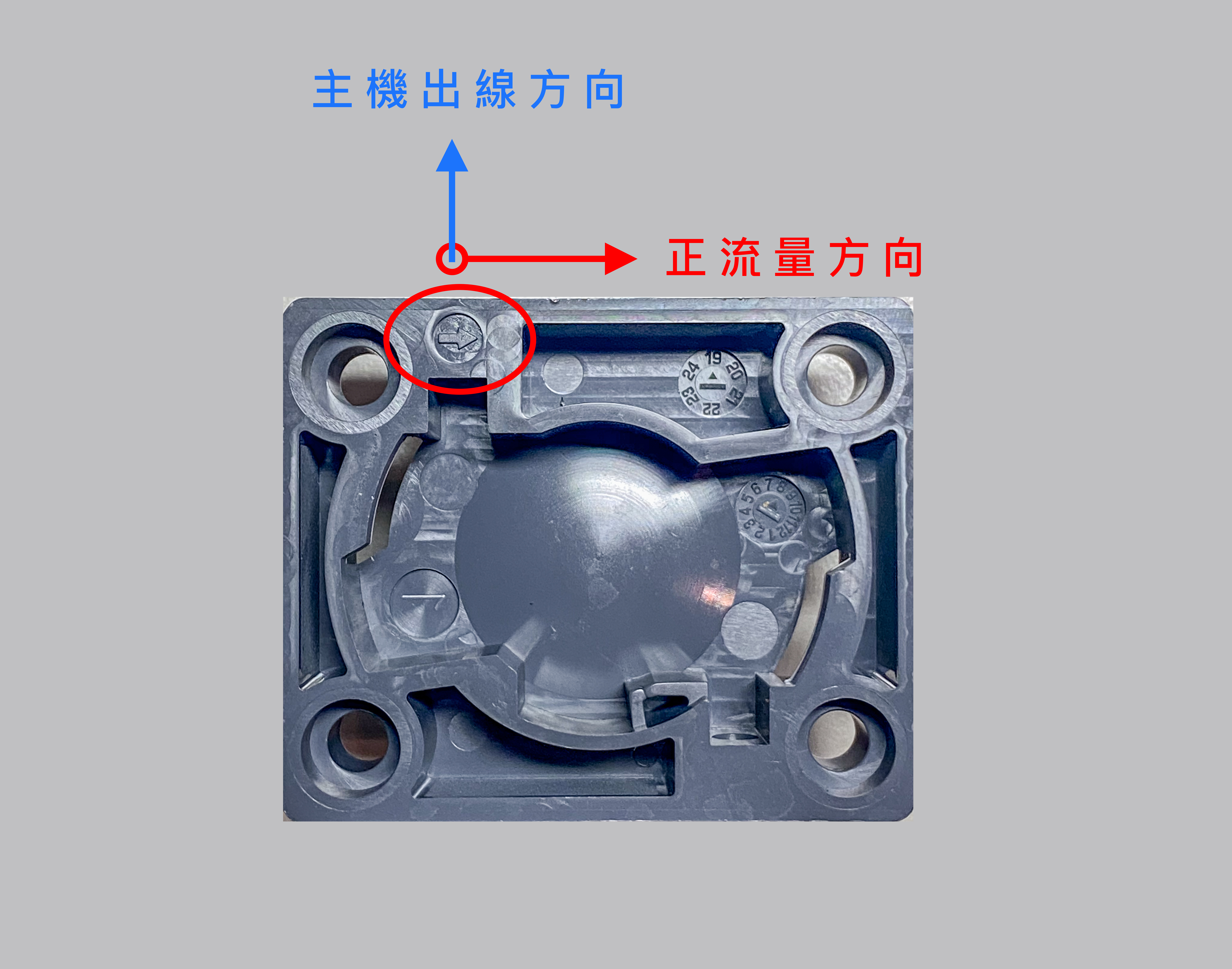

   1. 蹼輪組上方的箭頭方向即為正流量方向，有箭頭的一側即為出線方向。如下圖，請先確認。

5. 將主機扣上蹼輪座並順時針旋轉到底，本產品有防錯設計，請注意扣入方向，勿用力插拔。

6. 從蹼輪座側面將主機鎖好固定。

   1. 本螺絲為主機定位用與管路防漏無關，請勿使用過大扭力，可能會損壞主機。

7. 新品安裝流程

5

更換顯示方向

*警告：拆卸及旋轉主機時請勿過度用力，避免拉扯或壓損接線，並檢查線路是否脫落。

1. 進行任何打開主機及配線的動作前，請先關閉電源，並將電源線移除。

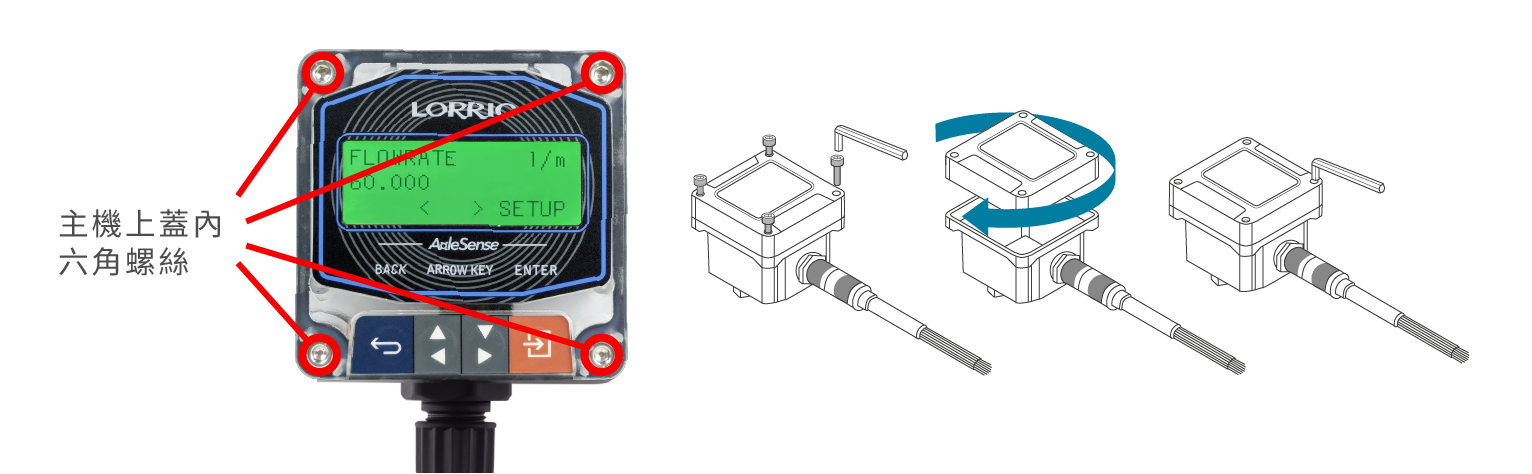

2. 請依上圖將主機上蓋的四個內六角螺絲取下。

3. 將上蓋與下蓋分離。

   1. 注意！上蓋與主機之間有多條電線連接，分離請注意。

4. 將上蓋旋轉到需要的角度，

   1. 請勿旋轉多圈，以免電線與連接器受到不必要的拉力影響長期可靠度。

5. 下蓋螺絲孔內側溝槽中有密封圈，請確認溝槽中沒有異物以免影響防水性。

6. 再重新將上蓋與下蓋結合。

7. 平均地將四個內六角螺絲鎖緊。

   1. 請勿使用過大的扭力上鎖。可能會損壞產品。

8. 完成
