# 產品外觀、規格、型號

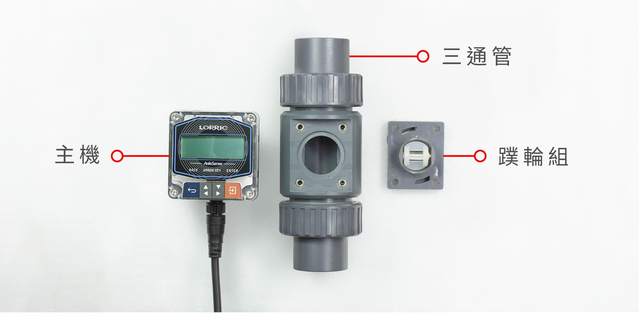

## 外觀照片

<figure><img src="/files/Xl8de5glmJdxm9wevyKb" alt=""><figcaption></figcaption></figure>

## 爆炸圖

![](/files/ADeWU8eu4cYhc4gKfPqD)

***

## 型號及尺寸

#### 主機尺寸 (mm)

<figure><img src="/files/8WR18g2s1h7DZQhfPWxX" alt=""><figcaption></figcaption></figure>

| **I** | **J** | **K** |
| ----- | ----- | ----- |
| 63    | 63    | 2.5   |

#### 配件選擇管道尺寸、流量範圍與材質

<table><thead><tr><th width="160.234375">型號</th><th width="180.833251953125">適用管徑</th><th width="186.588623046875">流量範圍</th><th>材質選擇</th></tr></thead><tbody><tr><td><strong>FP-P015</strong></td><td>DN 15 / <strong>½</strong> NPS</td><td>4-120.6 LPM / <br>1.056-31.85 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P020</strong></td><td>DN 20 / <strong>¾</strong> NPS</td><td>7-188.5 LPM / <br>1.84-49.79 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P025</strong></td><td>DN 25 / 1 NPS</td><td>9-294.5 LPM /<br>2.37-77.79 gpm<br><br>(不鏽鋼: 7-294.5 LPM / 1.8-77.79 gpm)</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼(316L)</td></tr><tr><td><strong>FP-P032</strong></td><td>DN 32 / 1<strong>¼</strong> NPS</td><td>19-452.9 LPM / <br>5.01-119.64 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P040</strong></td><td>DN 40 / 1<strong>½</strong> NPS</td><td>28-754.0 LPM /<br>7.39-190.36 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼(316L)</td></tr><tr><td><strong>FP-P050</strong></td><td>DN 50 / 2 NPS</td><td>50-1225.7 LPM /<br>13.20-323.79 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P065</strong></td><td>DN 65 / 2<strong>½</strong> NPS</td><td>95-2179.0 LPM /<br>25.09-575.6 gpm</td><td>• UPVC<br>• PPH<br>• PVDF</td></tr></tbody></table>

***

## 三通管尺寸

*(請在下方分頁選擇三通管材質 ⬇️)*

{% tabs %}
{% tab title="塑膠三通管尺寸 " %}

#### 塑膠三通管 - 由令形式尺寸 (mm)

<figure><img src="/files/zaBXlB21IC2xN6Ygicp3" alt=""><figcaption></figcaption></figure>

<table><thead><tr><th width="92.0625">型號</th><th width="84.302001953125">A</th><th width="81.026123046875">B</th><th width="80.6407470703125">C</th><th width="80.7813720703125">D</th><th width="82.78125">E</th><th width="82.0313720703125">F</th><th width="82.427001953125">G</th><th width="82.4739990234375">H</th></tr></thead><tbody><tr><td>½"</td><td>164</td><td>100</td><td>27.6</td><td>36</td><td>62.3</td><td>46.2</td><td>115.7</td><td>82.2</td></tr><tr><td>¾"</td><td>168</td><td>100</td><td>32.6</td><td>41.9</td><td>60</td><td>50.5</td><td>115.7</td><td>85.7</td></tr><tr><td>1"</td><td>168</td><td>100</td><td>40.6</td><td>50</td><td>60</td><td>60</td><td>115.7</td><td>85.7</td></tr><tr><td>1¼"</td><td>210</td><td>114</td><td>50.2</td><td>59.6</td><td>65</td><td>75.6</td><td>127</td><td>89.2</td></tr><tr><td>1½"</td><td>218</td><td>120</td><td>56</td><td>65.7</td><td>70</td><td>83</td><td>134</td><td>92.5</td></tr><tr><td>2"</td><td>269.5</td><td>133.3</td><td>72</td><td>81</td><td>81</td><td>99.7</td><td>148.8</td><td>99</td></tr></tbody></table>

#### 塑膠三通管 - 套管形式尺寸 (mm)

<figure><img src="/files/0PGRwvyrTrMPsaIRiQPF" alt=""><figcaption></figcaption></figure>

| 型號           | A   | B  | C  | D  | E     | F     |
| ------------ | --- | -- | -- | -- | ----- | ----- |
| 2½"          | 160 | 70 | 76 | 92 | 106.5 | 152.5 |
| {% endtab %} |     |    |    |    |       |       |

{% tab title="不鏽鋼三通管尺寸" %}

### 不鏽鋼三通管-內牙

<figure><img src="/files/5j0yUnqtmTyvX8PtGn9B" alt=""><figcaption></figcaption></figure>

| 型號  | A     | B      | C      |
| --- | ----- | ------ | ------ |
| ½"  | 120   | 89.37  | 103.4  |
| ¾"  | 120   | 89.5   | 106.91 |
| 1"  | 120   | 89.41  | 111.16 |
| 1¼" | 119   | 95.2   | 120.7  |
| 1½" | 129   | 98.55  | 126.55 |
| 2"  | 148.5 | 104.98 | 137.98 |

<figure><img src="/files/DenqzAYUfT28qYnVVk1w" alt=""><figcaption></figcaption></figure>

| 型號  | D  | E    | F    | G     | H     |
| --- | -- | ---- | ---- | ----- | ----- |
| ½"  | 27 | 64.1 | 64.1 | 64.1  | 76.15 |
| ¾"  | -  | 64.1 | 64.1 | 64.1  | 76.15 |
| 1"  | 42 | 64.1 | 64.1 | -     | 76.15 |
| 1¼" | 51 | 64.1 | 64.1 | 51    | 76.15 |
| 1½" | 56 | 64.1 | 64.1 | 56    | 76.15 |
| 2"  | 65 | 64.1 | 64.1 | 76.15 | 76.12 |

<figure><img src="/files/HbhcGWkll3WTCzWHt5r4" alt=""><figcaption></figcaption></figure>

| 型號  | I     | J  | K      | L    |
| --- | ----- | -- | ------ | ---- |
| ½"  | 95.41 | -  | 95.41  | 42.4 |
| ¾"  | 42.4  | -  | 106.91 | 42.4 |
| 1"  | -     | -  | 111.16 | 42.4 |
| 1¼" | 54    | 20 | 121.2  | 42.4 |
| 1½" | 59    | 24 | 127.05 | 42.4 |
| 2"  | 68    | 30 | 137.98 | 42.4 |

***

### 不鏽鋼三通管-外牙

<figure><img src="/files/43miv75txxS5EVkhFivx" alt=""><figcaption></figcaption></figure>

<table><thead><tr><th width="94.33331298828125">型號</th><th>A</th><th>B</th><th>C</th><th>D</th><th>E</th></tr></thead><tbody><tr><td>½"</td><td>120</td><td>58.8</td><td>111.16</td><td>89.4</td><td>33</td></tr><tr><td>¾"</td><td>120</td><td>57.69</td><td>106.09</td><td>89.4</td><td>30</td></tr><tr><td>1"</td><td>120</td><td>63.42</td><td>103.41</td><td>89.4</td><td>26</td></tr></tbody></table>

<figure><img src="/files/fF3frairddDnUUuMsavg" alt=""><figcaption></figcaption></figure>

| 型號 | F    | G    | H     |
| -- | ---- | ---- | ----- |
| ½" | 64.1 | 64.1 | 76.15 |
| ¾" | 64.1 | 64.1 | 76.15 |
| 1" | 64.1 | 64.1 | 76.15 |

<figure><img src="/files/a8uYWRwQvKKF7KDk2KPk" alt=""><figcaption></figcaption></figure>

| 型號            | I    | J      |
| ------------- | ---- | ------ |
| ½"            | 42.4 | 111.16 |
| ¾"            | 42.4 | 106.09 |
| 1"            | 34   | 103.41 |
| {% endtab %}  |      |        |
| {% endtabs %} |      |        |

#### • 脈衝訊號與流量換算

UPVC 三通管

<table data-header-hidden><thead><tr><th width="111.96875">Pipe diameter</th><th width="113.98956298828125">Model</th><th>Metric ratio (pulses per litre)</th><th>US Gallon (pulses per US gal)</th><th>UK Gallon (pulses per UK gal)</th></tr></thead><tbody><tr><td>管徑</td><td>型號</td><td>公制比例數
<br>(每1公升幾個脈衝)</td><td>US Gallon 比例數
<br>(每1 US Gallon 幾個脈衝)</td><td>UK Gallon 比例數
<br>(每1 UK Gallon 幾個脈衝)</td></tr><tr><td>1/2"</td><td>FP-P015</td><td>106.55</td><td>403.33</td><td>484.38</td></tr><tr><td>3/4"</td><td>FP-P020</td><td>67.23</td><td>254.48</td><td>305.62</td></tr><tr><td>1"</td><td>FP-P025</td><td>53.33</td><td>201.89</td><td>242.46</td></tr><tr><td>1-1/4"</td><td>FP-P032</td><td>24.44</td><td>92.51</td><td>111.11</td></tr><tr><td>1-1/2"</td><td>FP-P040</td><td>17.02</td><td>64.43</td><td>77.38</td></tr><tr><td>2"</td><td>FP-P050</td><td>9.86</td><td>37.31</td><td>44.81</td></tr><tr><td>2-1/2"</td><td>FP-P065</td><td>5.42</td><td>20.52</td><td>24.64</td></tr></tbody></table>

\* 數值皆以 UPVC 管材為基準。實際數據可能因管路材質及機型而有些微差異。

***

## 產品規格

### 1. 機構規格

| 安裝方式       | in-line(管段式)                                                                             |
| ---------- | ---------------------------------------------------------------------------------------- |
| 管內流體最高工作溫度 | <p>UPVC : 0-50°C (32~~122°F)<br>PPH : 0-90°C<br>PVDF：-15~~100°C<br>SS36L: -20\~100°C</p> |
| 主機工作環境溫度   | <p>-10~~60°C (14~~140°F)</p><p>(管內流體溫度越高，主機可允許之環境溫度上限需相對降低)</p>                          |
| 供電需求       | DC 24V 200mA                                                                             |
| 反應時間       | ≤0.5秒 (2Hz) 至 1秒 (1Hz)                                                                   |
| 防水等級       | IP66<mark style="color:red;">\*</mark>                                                   |

<mark style="color:red;">\*</mark> <mark style="color:red;"></mark><mark style="color:red;">**IP66**</mark>**&#x20;**<mark style="color:red;">**等級**</mark>\
IP66 是 Ingress Protection 66的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，IP等級的格式為IPXX，其中XX為兩個阿拉伯數字，第一標記數字表示接觸保護和外來物保護等級，用來表示防塵，第二標記數字表示防水保護等級，數字越大表示其防護等級越佳。IP66 的第一個6表示：完全防止粉塵進入；第二個6表示：高壓潑水無傷害。

### 2. 量測相關規格

<table data-header-hidden><thead><tr><th width="222.3212890625">Measurement Spec</th><th>Description</th></tr></thead><tbody><tr><td>適用流體</td><td>清水、油類或含少量雜質（&#x3C;1%）之化學液體</td></tr><tr><td>量測精度</td><td>±2.5% OR + ± 0.5 % FS (>0.3m/s)<mark style="color:red;">**</mark></td></tr><tr><td>再現性</td><td>± 0.4 %</td></tr><tr><td>量測原理</td><td>AxleSense 技術：磁感應踩輪旋轉</td></tr><tr><td>暫態數據</td><td>瞬時流量</td></tr><tr><td>累積數據</td><td>正向流量</td></tr><tr><td>適用流體最大動態黏度</td><td>300cSt<mark style="color:red;">***</mark></td></tr><tr><td>流速範圍</td><td>± 0.3~10m/s </td></tr></tbody></table>

<mark style="color:red;">\*\*</mark> <mark style="color:red;">**精度說明**</mark> 本產品之量測精度係於常溫清水、CNS UPVC 管件及受控實驗環境下校正所得。實際應用時，因流體性質、管路條件、安裝位置及環境因素差異，實際量測結果可能與實驗室數據有所不同。

<mark style="color:red;">\*\*\*</mark> 裝置以正常溫度水進行校正。不同黏度的流體可能產生不同結果，並可能改變最小及最大可量測流速。

<details>

<summary><strong>Material Specifications</strong></summary>

<table data-header-hidden><thead><tr><th width="139.9583536783854">-</th><th>Parts</th><th>Material</th></tr></thead><tbody><tr><td>Device</td><td>Screws for top side housing</td><td>Stainless steel 304</td></tr><tr><td></td><td>Screen cover</td><td>PMMA</td></tr><tr><td></td><td>Whole housing without screen cover</td><td>PC+GF</td></tr><tr><td></td><td>Buttons</td><td>PET</td></tr><tr><td></td><td>2 meters long 8 pin cable with insulation cover</td><td>​</td></tr><tr><td></td><td>Union nuts of 2 meters long 8 pin cable</td><td>​</td></tr><tr><td></td><td>O-ring of 2 meters long 8 pin cable</td><td>​</td></tr><tr><td></td><td>Sealing ring for top housing</td><td>​</td></tr><tr><td></td><td>M12 8 pin</td><td>​</td></tr><tr><td>Paddle Set</td><td>Paddle Wheel</td><td>Al2O3</td></tr><tr><td></td><td>Shaft sleeve</td><td>Al2O3</td></tr><tr><td></td><td>Paddle</td><td>PVDF or PPH</td></tr><tr><td></td><td>Paddle base</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Paddle set O-ring</td><td>EPDM, VITON, FEPM (for order made)</td></tr><tr><td></td><td>Paddle set M4 screws</td><td>Stainless steel 304</td></tr><tr><td>T-connector</td><td>T-connector</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Nuts</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Union adapter</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Paddle set screws</td><td>Stainless steel 304</td></tr><tr><td></td><td>O-ring</td><td>EPDM、VITON、FEPM (for order made)</td></tr></tbody></table>

</details>

### 3. 電機規格

<table data-header-hidden><thead><tr><th valign="top"></th><th></th></tr></thead><tbody><tr><td valign="top">供電規格</td><td>DC 24V、200 mA<br>(4–20mA 及 RS485 電流未包括在內）</td></tr><tr><td valign="top">反向電壓保護</td><td>有</td></tr></tbody></table>

#### • OCT 輸出

| 供電規格   | DC 24V 200mA   |
| ------ | -------------- |
| 反向電壓保護 | 有              |
| NPN 接法 | 可 （不支援 PNP 接線） |

#### • 類比電流輸出（4–20mA）

| 接線              | 3 線式                                                          |
| --------------- | ------------------------------------------------------------- |
| 供電              | 與主機電源共用，不需另接電源                                                |
| 最大輸出範圍（含錯誤訊號範圍） | 2.4 \~ 21.6 mA                                                |
| 解析度             | 10 位元（0\~24mA 實體範圍）                                           |
| 反應時間            | ≤0.5 至 1 秒（與螢幕數據相同更新率）                                        |
| 環路電阻            | <p>1100 ohm @ 36V</p><p>600 ohm @ 24V</p><p>250 ohm @ 12V</p> |

#### • 數位通訊 Modbus RTU（RS-485）

| 鮑率 Baud    | 9600, 19200, 38400 |
| ---------- | ------------------ |
| 接線         | 二線式                |
| 同一網絡中最多節點數 | 256                |

### 4. 使用者介面

<table data-header-hidden><thead><tr><th width="150.9052734375"></th><th></th></tr></thead><tbody><tr><td>語言</td><td>英文、正體中文</td></tr><tr><td>單位</td><td><ul><li><strong>流量：</strong>L（公升）、m³（立方公尺）、ft³（立方英尺）、US gal（美制加侖）</li><li><strong>時間：</strong>秒、分鐘、小時</li></ul></td></tr><tr><td>顯示</td><td><p>單螢幕</p><p>3 色背光 3 行 16 字元 LCD</p><p>第一行：當前顯示的內容及單位</p><p>第二行：顯示數據</p><p>第三行：顯示按鍵定義（請參考人機介面章節）</p></td></tr><tr><td>顯示有效位數</td><td>LCD 10 位數（包含正負號與小數點）</td></tr><tr><td>操作按鍵</td><td>4 鍵觸碰式按鍵</td></tr><tr><td>有線通訊</td><td>類比輸出自帶電 4–20mAModbus RTU RS485 二線式NPN 輸出（附 2 公尺長訊號線、6 芯、無隔離）</td></tr></tbody></table>

***

## 出貨內容

除另外協議訂單外，標準出貨內容如下：

<figure><img src="/files/ocefdcvvBYiDFrDuG7cd" alt=""><figcaption></figcaption></figure>

* **FP-AS310** 主機 **\* 1**
* **2公尺長 6 pin 連接線 \* 1**
* **快速安裝說明書 \* 1**
* **連接主機與踩輪組之螺絲 \* 1**\
  （建議擇一側鎖緊螺絲即可，無須雙側皆鎖固。）
* **踩輪組 \* 1**
  * 踩輪組（含踩輪底座、踩輪、軸）\* 1
  * 踩輪組 M4 螺絲 \* 4
  * 踩輪組 O 型圈 \* 1
* **三通管** （由令形式／套管形式／法蘭）**\* 1** \
  由令形式標準三通管包含：

  * 活接螺帽 \* 2
  * 活接轉接頭 \* 2
  * O 型圈 \* 2

  套管形式標準三通管包含：

  * 套管式三通管 \* 1
  * O 型圈 \* 2

  法蘭標準三通管包含：

  * 法蘭盤 \* 2
  * 三通管 \* 1
  * O 型圈 \* 2

{% hint style="info" %}
各零件亦可單獨購買。\
三通管通常隨踩輪組一併出貨
{% endhint %}


---
