# 產品外觀、規格、型號

## 外觀照片

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2F6z8BnHl2FxBpsFiv5Fup%2FFP-AS510-product-appearance.jpg?alt=media&amp;token=089e1452-bc39-49a1-8719-9dcee6ad4168" alt=""><figcaption></figcaption></figure>

![](https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LxeY3bBEflHg4JOGyfX%2F-Lxea_AJoFWovC7hLY6w%2F-LxebP6zvTWsRrahyqRZ%2Fmanual%20detail%20images.jpg?alt=media\&token=96c355db-2bca-45a3-91ce-eb0962404b86)

## 爆炸圖

![](https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FGJXyaxZdGsYlcLYDUM8S%2FFP-AS-exploded-view-labeled-tw.png?alt=media\&token=d0940c5b-17d7-43ce-a642-e6def7f27f39)

***

## 型號及尺寸

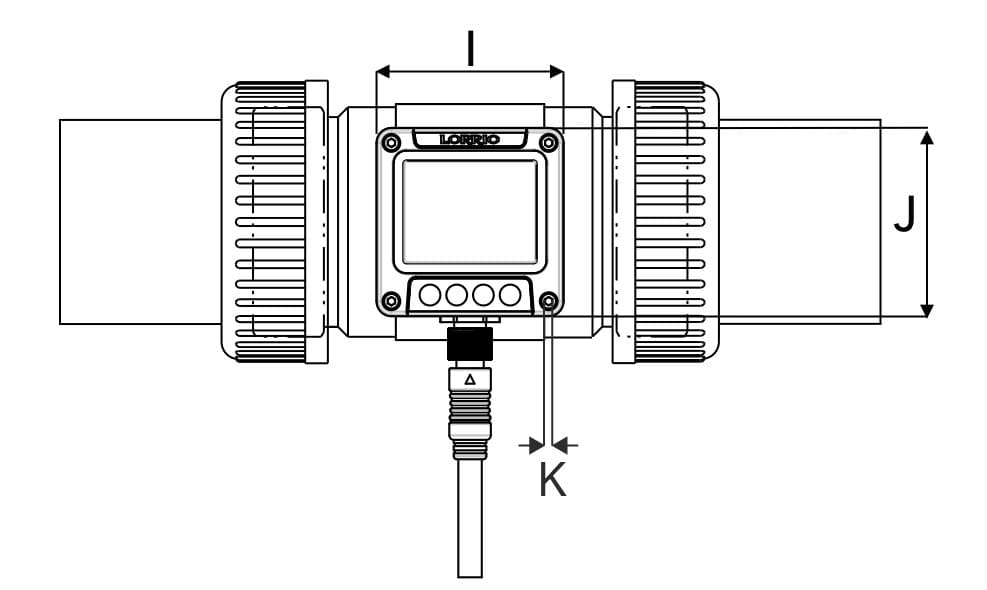

#### 主機尺寸（mm）

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FdqpLfI9vqQgTnta1ICgN%2Ffp-as-device-dimension.jpg?alt=media&amp;token=cbf0e1d5-7808-4654-8371-c9d33ba55b71" alt=""><figcaption></figcaption></figure>

| **I** | **J** | **K** |
| ----- | ----- | ----- |
| 63    | 63    | 2.5   |

#### 尺寸、流量範圍及管接頭材質選項

<table><thead><tr><th width="160.234375">流量計型號</th><th width="180.833251953125">適用管路尺寸 (DN mm / DN inch）</th><th width="186.588623046875">流量範圍</th><th>材質選項</th></tr></thead><tbody><tr><td><strong>FP-P015</strong></td><td>DN 15 / DN <strong>½</strong> </td><td>1.8-120.6 LPM / <br>0.14-9.47 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P020</strong></td><td>DN 20 / DN <strong>¾</strong></td><td>2.8-188.5 LPM / <br>0.25-16.62 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P025</strong></td><td>DN 25 / DN 1</td><td>4.4-294.5 LPM /<br>0.4-26.94 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P032</strong></td><td>DN 32 / DN 1<strong>¼</strong></td><td>6.8-452.9 LPM / <br>0.7-46.62 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P040</strong></td><td>DN 40 / DN 1<strong>½</strong></td><td>11.3-754.0 LPM /<br>0.95-63.45 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P050</strong></td><td>DN 50 / DN 2</td><td>18.4-1225.7 LPM /<br>1.57-104.59 gpm</td><td>• UPVC<br>• PPH<br>• PVDF<br>• 不鏽鋼 (316L)</td></tr><tr><td><strong>FP-P065</strong></td><td>DN 65 / DN 2<strong>½</strong></td><td>32.7-2179.0 LPM /<br>2.63-175.43 gpm</td><td>• UPVC<br>• PPH<br>• PVDF</td></tr></tbody></table>

***

## 三通管尺寸

*（請在下方標籤頁選擇 三通管材質 ⬇️）*

{% tabs %}
{% tab title="塑料 三通管尺寸" %}

#### 塑料管 — 由令形式三通管尺寸 (mm)

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FutXJBpjc5DmprpRHelh6%2Ffp-as-union-dimension.jpg?alt=media&amp;token=79fafec4-65bb-4240-939b-7eb5691f1dcd" alt=""><figcaption></figcaption></figure>

<table><thead><tr><th width="92.0625">型號</th><th width="84.302001953125">A</th><th width="81.026123046875">B</th><th width="80.6407470703125">C</th><th width="80.7813720703125">D</th><th width="82.78125">E</th><th width="82.0313720703125">F</th><th width="82.427001953125">G</th><th width="82.4739990234375">H</th></tr></thead><tbody><tr><td>½"</td><td>164</td><td>100</td><td>27.6</td><td>36</td><td>62.3</td><td>46.2</td><td>115.7</td><td>82.2</td></tr><tr><td>¾"</td><td>168</td><td>100</td><td>32.6</td><td>41.9</td><td>60</td><td>50.5</td><td>115.7</td><td>85.7</td></tr><tr><td>1"</td><td>168</td><td>100</td><td>40.6</td><td>50</td><td>60</td><td>60</td><td>115.7</td><td>85.7</td></tr><tr><td>1¼"</td><td>210</td><td>114</td><td>50.2</td><td>59.6</td><td>65</td><td>75.6</td><td>127</td><td>89.2</td></tr><tr><td>1½"</td><td>218</td><td>120</td><td>56</td><td>65.7</td><td>70</td><td>83</td><td>134</td><td>92.5</td></tr><tr><td>2"</td><td>269.5</td><td>133.3</td><td>72</td><td>81</td><td>81</td><td>99.7</td><td>148.8</td><td>99</td></tr></tbody></table>

#### 塑料管 - 套管形式三通管尺寸 (mm)

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FxPMLQaTIjQiSc44Bwjst%2Ffp-as-spigot-dimension.jpg?alt=media&amp;token=5ac9f802-1b4c-4f3d-9af8-5ea63e96521d" alt=""><figcaption></figcaption></figure>

| 型號           | A   | B  | C  | D  | E     | F     |
| ------------ | --- | -- | -- | -- | ----- | ----- |
| 2½"          | 160 | 70 | 76 | 92 | 106.5 | 152.5 |
| {% endtab %} |     |    |    |    |       |       |

{% tab title="金屬三通管尺寸" %}

#### 金屬接頭 — 內牙螺紋

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FeBFGc5rz3JKTx8mXzgK9%2FFP-AS-metal-fitting-1.png?alt=media&amp;token=b2812cbd-ade6-476c-b831-e4c553e748e8" alt=""><figcaption></figcaption></figure>

| 型號  | A     | B      | C      |
| --- | ----- | ------ | ------ |
| ½"  | 120   | 89.37  | 103.4  |
| ¾"  | 120   | 89.5   | 106.91 |
| 1"  | 120   | 89.41  | 111.16 |
| 1¼" | 119   | 95.2   | 120.7  |
| 1½" | 129   | 98.55  | 126.55 |
| 2"  | 148.5 | 104.98 | 137.98 |

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FXDGPnqR9xhCFTWXUzabL%2FFP-AS-metal-female-fitting-2.png?alt=media&amp;token=abf298a2-b76f-4b2a-898d-b3691182f23d" alt=""><figcaption></figcaption></figure>

| 型號  | D  | E    | F    | G     | H     |
| --- | -- | ---- | ---- | ----- | ----- |
| ½"  | 27 | 64.1 | 64.1 | 64.1  | 76.15 |
| ¾"  | -  | 64.1 | 64.1 | 64.1  | 76.15 |
| 1"  | 42 | 64.1 | 64.1 | -     | 76.15 |
| 1¼" | 51 | 64.1 | 64.1 | 51    | 76.15 |
| 1½" | 56 | 64.1 | 64.1 | 56    | 76.15 |
| 2"  | 65 | 64.1 | 64.1 | 76.15 | 76.12 |

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FsdM791MYh63OvSRUwBKb%2FFP-AS-metal-fitting-2.png?alt=media&amp;token=7b53adfb-1cea-4cd6-b7a5-ef9cbdab63c7" alt=""><figcaption></figcaption></figure>

| 型號  | I     | J  | K      | L    |
| --- | ----- | -- | ------ | ---- |
| ½"  | 95.41 | -  | 95.41  | 42.4 |
| ¾"  | 42.4  | -  | 106.91 | 42.4 |
| 1"  | -     | -  | 111.16 | 42.4 |
| 1¼" | 54    | 20 | 121.2  | 42.4 |
| 1½" | 59    | 24 | 127.05 | 42.4 |
| 2"  | 68    | 30 | 137.98 | 42.4 |

***

#### 金屬接頭 — 外牙螺紋

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2F1L6V5cNFg6QHSnJEPCqa%2FFP-AS-metal-male-fitting-1.png?alt=media&amp;token=3894ef13-d79b-4953-84dc-c40e641e0e5b" alt=""><figcaption></figcaption></figure>

<table><thead><tr><th width="94.33331298828125">型號</th><th>A</th><th>B</th><th>C</th><th>D</th><th>E</th></tr></thead><tbody><tr><td>½"</td><td>120</td><td>58.8</td><td>111.16</td><td>89.4</td><td>33</td></tr><tr><td>¾"</td><td>120</td><td>57.69</td><td>106.09</td><td>89.4</td><td>30</td></tr><tr><td>1"</td><td>120</td><td>63.42</td><td>103.41</td><td>89.4</td><td>26</td></tr></tbody></table>

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FGd0ScmZqK22W0Ul9h6N8%2FFP-AS-metal-male-fitting-2.png?alt=media&amp;token=c75f9e1f-6b01-4b70-ba9d-3bc767120aae" alt=""><figcaption></figcaption></figure>

| 型號 | F    | G    | H     |
| -- | ---- | ---- | ----- |
| ½" | 64.1 | 64.1 | 76.15 |
| ¾" | 64.1 | 64.1 | 76.15 |
| 1" | 64.1 | 64.1 | 76.15 |

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2FS5VJ1GwB7WLb1QI9xlfM%2FFP-AS-metal-male-fitting-3.png?alt=media&amp;token=067f89de-9c1f-461b-a400-a9c73a5e1943" alt=""><figcaption></figcaption></figure>

| 型號            | I    | J      |
| ------------- | ---- | ------ |
| ½"            | 42.4 | 111.16 |
| ¾"            | 42.4 | 106.09 |
| 1"            | 34   | 103.41 |
| {% endtab %}  |      |        |
| {% endtabs %} |      |        |

#### • 脈衝訊號與流量換算

UPVC 三通管

| 管徑     | 型號      | <p>公制比率</p><p>(脈衝數/公升）</p> | <p>美制加侖</p><p>(脈衝數/US gal）</p> | <p>英制加侖</p><p>(脈衝數/UK gal）</p> |
| ------ | ------- | -------------------------- | ------------------------------ | ------------------------------ |
| 1/2"   | FP-P015 | 106.55                     | 403.33                         | 484.38                         |
| 3/4"   | FP-P020 | 67.23                      | 254.48                         | 305.62                         |
| 1"     | FP-P025 | 53.33                      | 201.89                         | 242.46                         |
| 1-1/4" | FP-P032 | 24.44                      | 92.51                          | 111.11                         |
| 1-1/2" | FP-P040 | 17.02                      | 64.43                          | 77.38                          |
| 2"     | FP-P050 | 9.86                       | 37.31                          | 44.81                          |
| 2-1/2" | FP-P065 | 5.42                       | 20.52                          | 24.64                          |

***

## 產品規格

### 1. 機構規格

| 安裝方式     | 管段式（管路嵌入式）                                                                                      |
| -------- | ----------------------------------------------------------------------------------------------- |
| 管內流體溫度   | <p>建議：<br>UPVC : 0-50°C (32~~122°F)<br>PPH : 0-90°C<br>PVDF：-15~~100°C<br>SS36L: -20\~100°C</p> |
| 主機工作環境溫度 | -10\~60°C (14\~140°F)                                                                           |
| 反應時間     | ≤ 0.5 秒（2Hz）至 1 秒（1Hz）                                                                          |
| 防水等級     | IP66<mark style="color:red;">\*</mark>                                                          |

<mark style="color:red;">\*</mark> <mark style="color:red;"></mark><mark style="color:red;">**IP66**</mark>**&#x20;**<mark style="color:red;">**等級**</mark>\
IP66 是 Ingress Protection 66的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，IP等級的格式為IPXX，其中XX為兩個阿拉伯數字，第一標記數字表示接觸保護和外來物保護等級，用來表示防塵，第二標記數字表示防水保護等級，數字越大表示其防護等級越佳。IP66 的第一個6表示：完全防止粉塵進入；第二個6表示：高壓潑水無傷害。

### 2. 量測相關規格

<table data-header-hidden><thead><tr><th width="222.3212890625">Measurement Spec</th><th>Description</th></tr></thead><tbody><tr><td>適用流體</td><td>清水、油類或含少量雜質（&#x3C;1%）之化學液體</td></tr><tr><td>量測精度</td><td>±2.5% OR + ± 0.5 % FS (>0.3m/s)<mark style="color:red;">**</mark></td></tr><tr><td>再現性</td><td>± 0.4 %</td></tr><tr><td>量測原理</td><td>AxleSense 技術：磁感應踩輪旋轉</td></tr><tr><td>暫態數據</td><td>瞬時流量、瞬時流速</td></tr><tr><td>暫態數據</td><td>Total flow (selectable: positive, negative, or net flow)</td></tr><tr><td>累積數據</td><td>Daily cumulative volume for the past 14 days; long-term cumulative total</td></tr><tr><td>適用流體最大動態黏度</td><td>300cSt<mark style="color:red;">***</mark></td></tr><tr><td>流速範圍</td><td><p>± 0.3~10m/s </p><p>可延伸至 ± 0.15m ~ 10m/s <mark style="color:red;">****</mark></p></td></tr></tbody></table>

<mark style="color:red;">\*\*</mark> <mark style="color:red;">**精度說明**</mark> 本產品之量測精度係於常溫清水、CNS UPVC 管件及受控實驗環境下校正所得。實際應用時，因流體性質、管路條件、安裝位置及環境因素差異，實際量測結果可能與實驗室數據有所不同。

<mark style="color:red;">\*\*\*</mark> 裝置以正常溫度水進行校正。不同黏度的流體可能產生不同結果，並可能改變最小及最大可量測流速。

<mark style="color:red;">\*\*\*\*</mark> 流速範圍可能因管路直徑及流體係數等因素而略有不同。

<details>

<summary><strong>Material Specifications</strong></summary>

<table data-header-hidden><thead><tr><th width="139.9583536783854">-</th><th>Parts</th><th>Material</th></tr></thead><tbody><tr><td>Device</td><td>Screws for top side housing</td><td>Stainless steel 304</td></tr><tr><td></td><td>Screen cover</td><td>PMMA</td></tr><tr><td></td><td>Whole housing without screen cover</td><td>PC+GF</td></tr><tr><td></td><td>Buttons</td><td>PET</td></tr><tr><td></td><td>2 meters long 8 pin cable with insulation cover</td><td>​</td></tr><tr><td></td><td>Union nuts of 2 meters long 8 pin cable</td><td>​</td></tr><tr><td></td><td>O-ring of 2 meters long 8 pin cable</td><td>​</td></tr><tr><td></td><td>Sealing ring for top housing</td><td>​</td></tr><tr><td></td><td>M12 8 pin</td><td>​</td></tr><tr><td>Paddle Set</td><td>Paddle Wheel</td><td>Al2O3</td></tr><tr><td></td><td>Shaft sleeve</td><td>Al2O3</td></tr><tr><td></td><td>Paddle</td><td>PVDF or PPH</td></tr><tr><td></td><td>Paddle base</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Paddle set O-ring</td><td>EPDM, VITON, FEPM (for order made)</td></tr><tr><td></td><td>Paddle set M4 screws</td><td>Stainless steel 304</td></tr><tr><td>T-connector</td><td>T-connector</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Nuts</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Union adapter</td><td>UPVC, PPH or PVDF (for order made)</td></tr><tr><td></td><td>Paddle set screws</td><td>Stainless steel 304</td></tr><tr><td></td><td>O-ring</td><td>EPDM、VITON、FEPM (for order made)</td></tr></tbody></table>

</details>

### 3. 電機規格

<table data-header-hidden><thead><tr><th valign="top"></th><th></th></tr></thead><tbody><tr><td valign="top">供電規格</td><td>DC 12V - 36V 100mA<br>(4–20mA 及 RS485 電流未包括在內）</td></tr><tr><td valign="top">反向電壓保護</td><td>有</td></tr></tbody></table>

#### • OCT 輸出

| 供電規格   | DC 5-30V 200mA |
| ------ | -------------- |
| 反向電壓保護 | 有              |
| NPN 接法 | 可              |
| PNP 接法 | 可              |
| 最大輸出頻率 | 700Hz          |
| 過電流保護  | 200mA          |

\* 數值皆以 UPVC 管材為基準。實際數據可能因管路材質及機型而有些微差異。

#### • 類比電流輸出（4–20mA）

| 接線   | 3 線式                                                          |
| ---- | ------------------------------------------------------------- |
| 供電   | 與主機電源共用，不需另接電源                                                |
| 輸出範圍 | 0\~21.6mA                                                     |
| 反應時間 | ≤0.5 至 1 秒（與螢幕數據相同更新率）                                        |
| 環路電阻 | <p>1100 ohm @ 36V</p><p>600 ohm @ 24V</p><p>250 ohm @ 12V</p> |

#### • 數位通訊 Modbus RTU（RS-485）

| 鮑率 Baud    | 9600, 19200, 38400, 57600 |
| ---------- | ------------------------- |
| 接線         | 二線式                       |
| 同一網絡中最多節點數 | 32                        |

### 4. 使用者介面

<table data-header-hidden><thead><tr><th width="150.9052734375"></th><th></th></tr></thead><tbody><tr><td>語言</td><td>英文、正體中文、簡體中文</td></tr><tr><td>單位</td><td><ul><li><strong>流量：</strong>L（公升）、m (米)、m³（立方公尺）、ft、ft³（立方英尺）、Imp gal（英制加侖）、US gal（美制加侖）</li><li><strong>時間：</strong>秒、分鐘、小時、天</li><li><strong>日流速：</strong>m/s（公尺/秒）、ft/s（英尺/秒）</li></ul></td></tr><tr><td>顯示</td><td><p>雙螢幕顯示:</p><ul><li>5位數 LED<br>顯示數據</li><li><p>3 色背光 3 行 16 字元 LCD</p><p>第一行：當前顯示的內容及單位</p><p>第二行：顯示數據</p><p>第三行：顯示按鍵定義（請參考人機介面章節）</p></li></ul></td></tr><tr><td>顯示有效位數</td><td>LED 5位數 (顯示負號時為4位數)<br>LCD 10位數 (外加正負號及小數點)</td></tr><tr><td>操作按鍵</td><td>4 鍵觸碰式按鍵</td></tr><tr><td>有線通訊</td><td>類比輸出：自帶電 4–20 mA（HW1.3 以後機種）<br>Modbus RTU：RS-485，二線式<br>光藕開關訊號（含 2 m 訊號線，8 芯，隔離）</td></tr><tr><td>日期不斷電電池</td><td>CR2032</td></tr></tbody></table>

***

## 出貨內容

除另外協議訂單外，標準出貨內容如下：

<figure><img src="https://2086194569-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LxeY3bBEflHg4JOGyfX%2Fuploads%2F0YbUqqyZVZjgtg0tCkn8%2FFP-AS510-shipped-parts-crop.jpg?alt=media&amp;token=6f9f13a9-5e66-49a0-979c-8da3a0f6986f" alt=""><figcaption></figcaption></figure>

* **FP-AS510** 主機 **\* 1**
* **2公尺長 8 pin 連接線 \* 1**
* **快速安裝說明書 \* 1**
* **連接主機與踩輪組之螺絲 \* 1**\
  （建議在便利側使用鎖定螺絲即可，無需兩側均鎖定）
* **踩輪組 \* 1**
  * 踩輪組（含踩輪底座、踩輪、軸）\* 1
  * 踩輪組 M4 螺絲 \* 4
  * 踩輪組 O 型圈 \* 1
* **三通管** （由令形式／套管形式／法蘭）**\* 1** \
  由令形式標準三通管包含：

  * 活接螺帽 \* 2
  * 活接轉接頭 \* 2
  * O 型圈 \* 2

  套管形式標準三通管包含：

  * 套管式三通管 \* 1
  * O 型圈 \* 2

  法蘭標準三通管包含：

  * 法蘭盤 \* 2
  * 三通管 \* 1
  * O 型圈 \* 2

{% hint style="info" %}
各零件亦可單獨購買。\
三通管通常隨踩輪組一併出貨
{% endhint %}

***

### 產品影片

歡迎前往 YouTube 觀看產品介紹與操作教學影片。

{% embed url="<https://www.youtube.com/watch?list=PLwy-lQUiAKERLvYnFp18p4JvXyMPnPj5l&v=QjqfTB767ro>" %}
LORRIC FP AS510 蹼輪流量計產品簡介影片
{% endembed %}


---
