  1. Trouble and abnormality shooting

Iout 4-20mA 除錯流程 FP-AS310A

PreviousTrouble and abnormality shootingNextNPN alarm 除錯流程 FP-AS310A

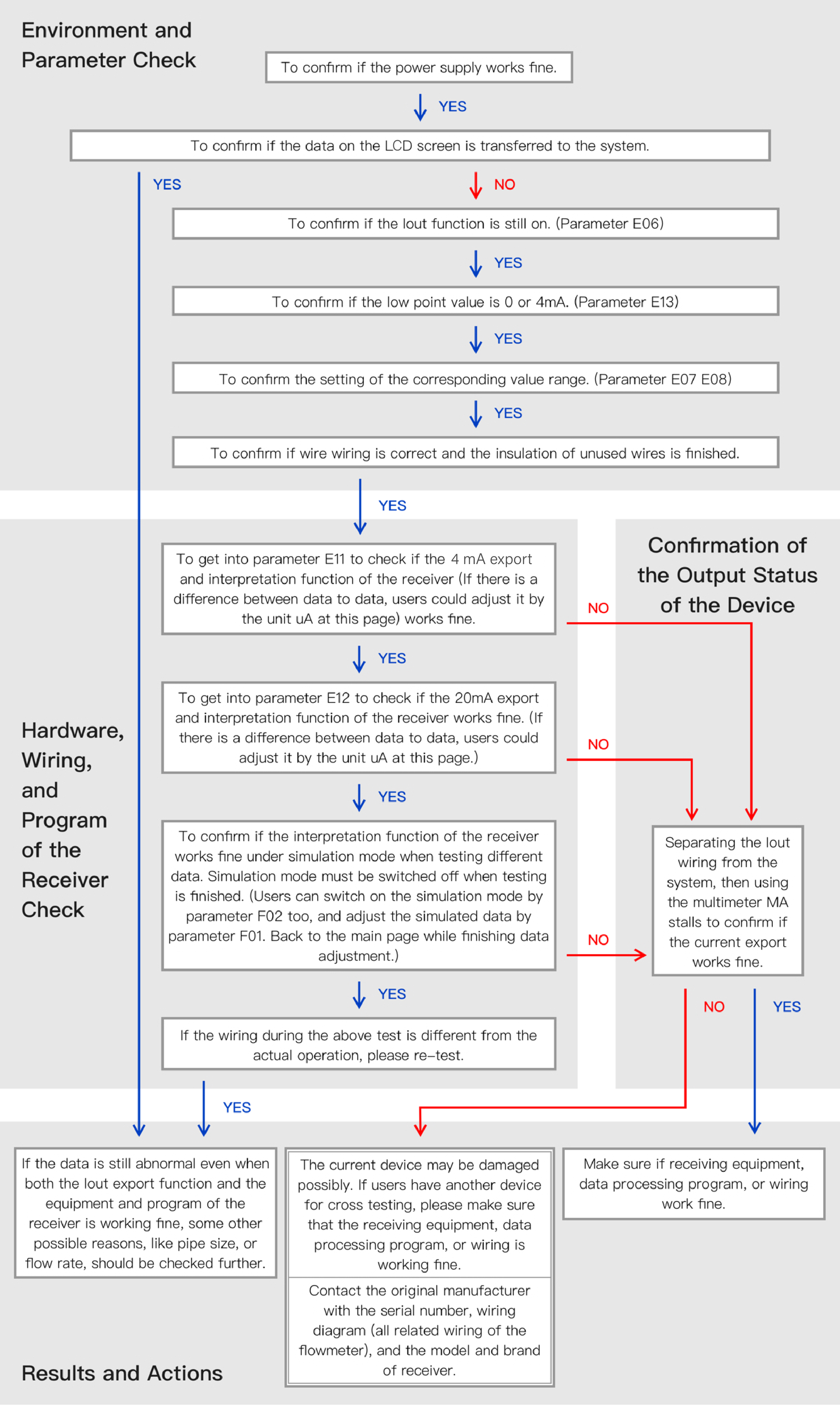

環境及參數確認

  1. 確認主機供電正常。

  2. 確認主機監控畫面數據與通訊數據是否一致。

  3. 確認 Iout 功能開啟。

  4. 確認 Iout 低點數值是 4mA。

  5. 確認 Iout 對應數值範圍設定。

  6. 確認 電路接線正確,未使用的接線皆完成絕緣。

接收端硬體、電路及程式確認

  1. 若進行以上測試時的接線與正式運作時不同請重新進行測試。

蹼輪主機輸出情形確認

  1. 將 Iout 線路與系統分離,使用三用電錶 ma 檔位確認電流輸出是否正常。

結果及行動

  1. Iout 輸出正常接收端設備及程式也正常,如數據仍有異常,確認其它異常發生原因(管徑、蹼輪異常)。

    請確認接收設備、數據處理程式或是線路是否有異常。

  2. 本台主機可能有損壞,若手邊有其它台可進行交叉測試,確認接收設備、數據處理程式或是線路皆正常。

  3. 記錄機身序號,配線圖( 所有流量計相關配線)及接收端機型廠牌,與原廠聯絡。

  4. 請確認接收設備、數據處理程式或是線路是否有異常。

使用者仍須參考實際狀況,詳細的問題排除,請聯絡 LORRIC 以獲得進一步的協助。

進入 確認輸出(4mA)正常,並確認接收端可正常解讀數據(若數據有些微差異可以在本畫面以 uA 為單位調整)。

進入 確認輸出(20mA)正常,並確認接收端可正常解讀數據(若數據有些微差異可以在本畫面以 uA 為單位調整)。

使用模擬模式測試不同數據時接收端的解讀是否正常,結束時關閉模擬模式。(參數 可以啟動模擬式,參數 可以調整模擬數據,調整完數據後要回到主畫面)。

E11
E12
F02
F01
(參數E06)
(參數 E13)
(參數 E07 E08)
