# 電機安裝

6pin  快速接頭接點定義

1. 將主機隨附線材接上電源及需要的通訊連線。不使用的線頭請使用保護材避免主機漏電或短路。
2. 進行任何打開主機及配線的動作前，請先關閉電源，並將電源線移除。
3. 由於空間限制，**主機側面貼紙及後續圖示僅使用線材接點定義。**

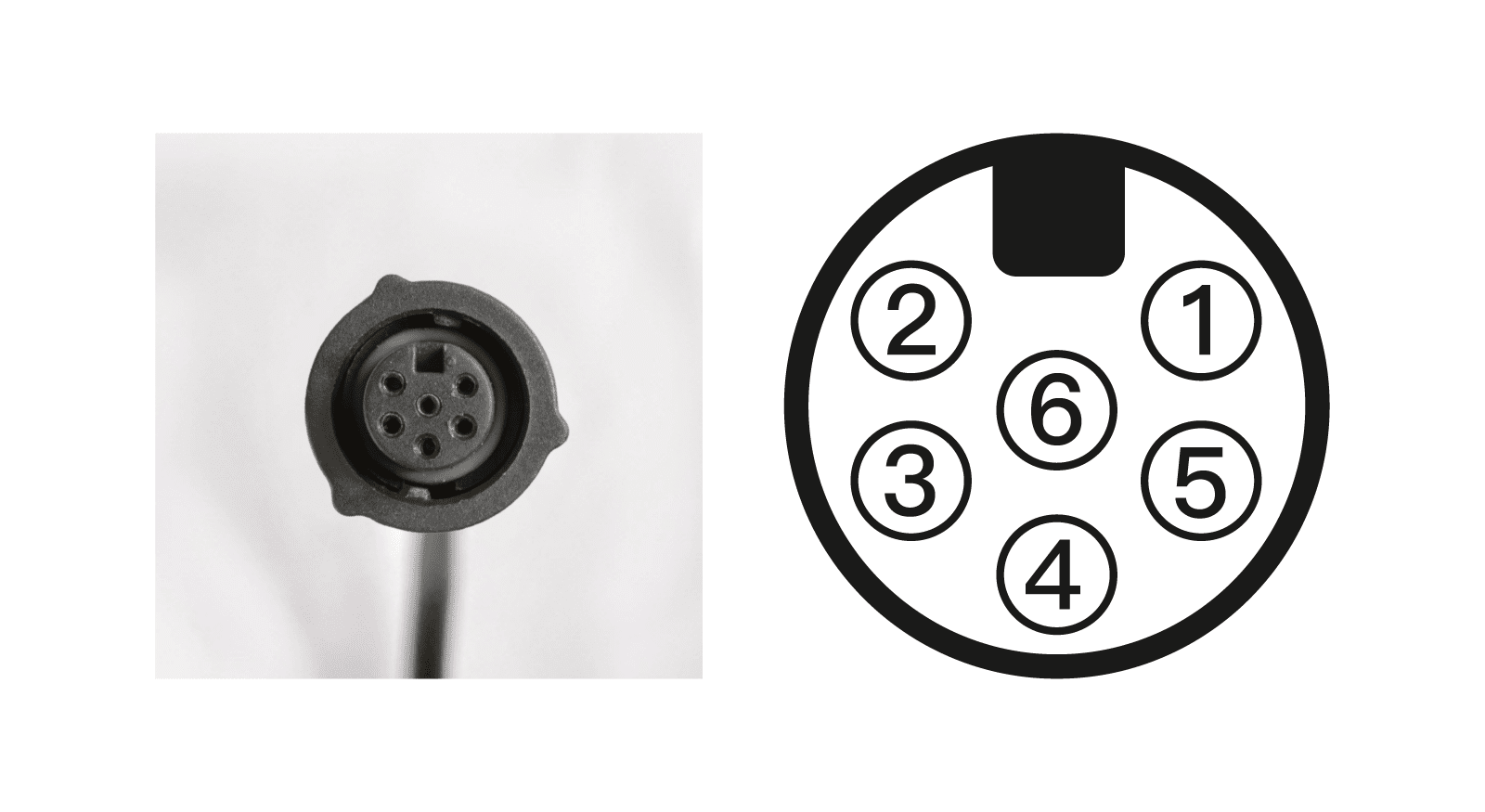

4. 6Pin 快速接頭線材顏色定義如下：

<figure><img src="https://1054335198-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIjh8HTt5UoGVokMA72zy%2Fuploads%2FsFKYKAG6fGECV9Y3yRB2%2Fimage.png?alt=media&#x26;token=3d3d66e0-698a-4d4a-8dc7-aa0d7cb555c0" alt=""><figcaption></figcaption></figure>

| 編號  | 顏色  | 功能                                          |
| --- | --- | ------------------------------------------- |
| 1   | 棕   | 24 VDC (+)                                  |
| 2   | 黑   | RS485 (B-)                                  |
| 3   | 綠   | RS485 (A+)                                  |
| 4   | 橘   | NPN 輸出 (+)                                  |
| 5   | 紫   | 4\~20mA (+)                                 |
| 6   | 藍   | 0 VDC (-)                                   |
| 隔離網 | 熱縮管 | <p>線材隔離網，請接地，</p><p>或與後續延長線材中的隔離網相接後接地。</p> |

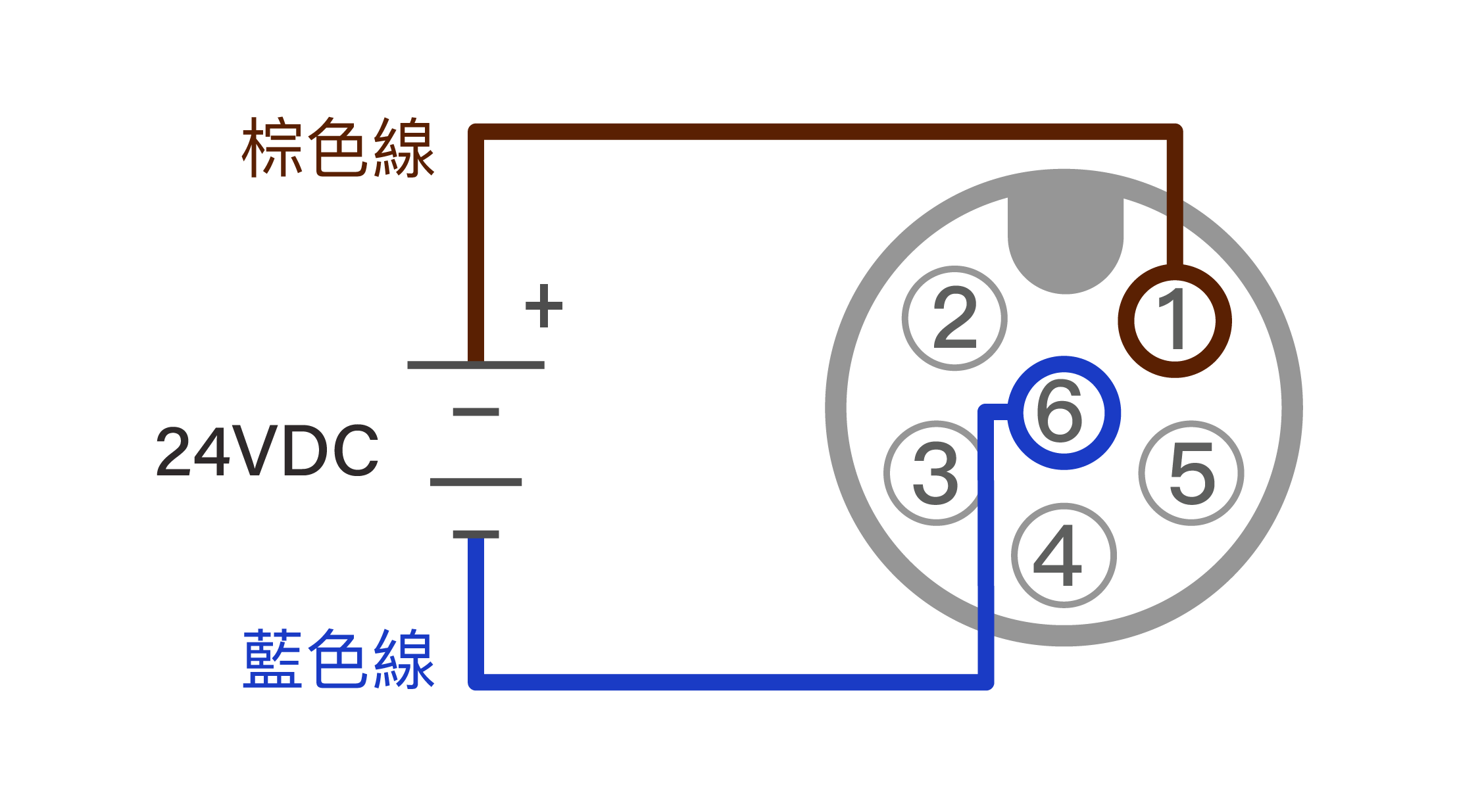

## 24V DC 電源配線圖

<figure><img src="https://1054335198-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIjh8HTt5UoGVokMA72zy%2Fuploads%2FFQhpdTlAKBw8750YmBLy%2Fimage.png?alt=media&#x26;token=2475760e-3611-4d23-bb1c-985a57158a84" alt=""><figcaption></figcaption></figure>

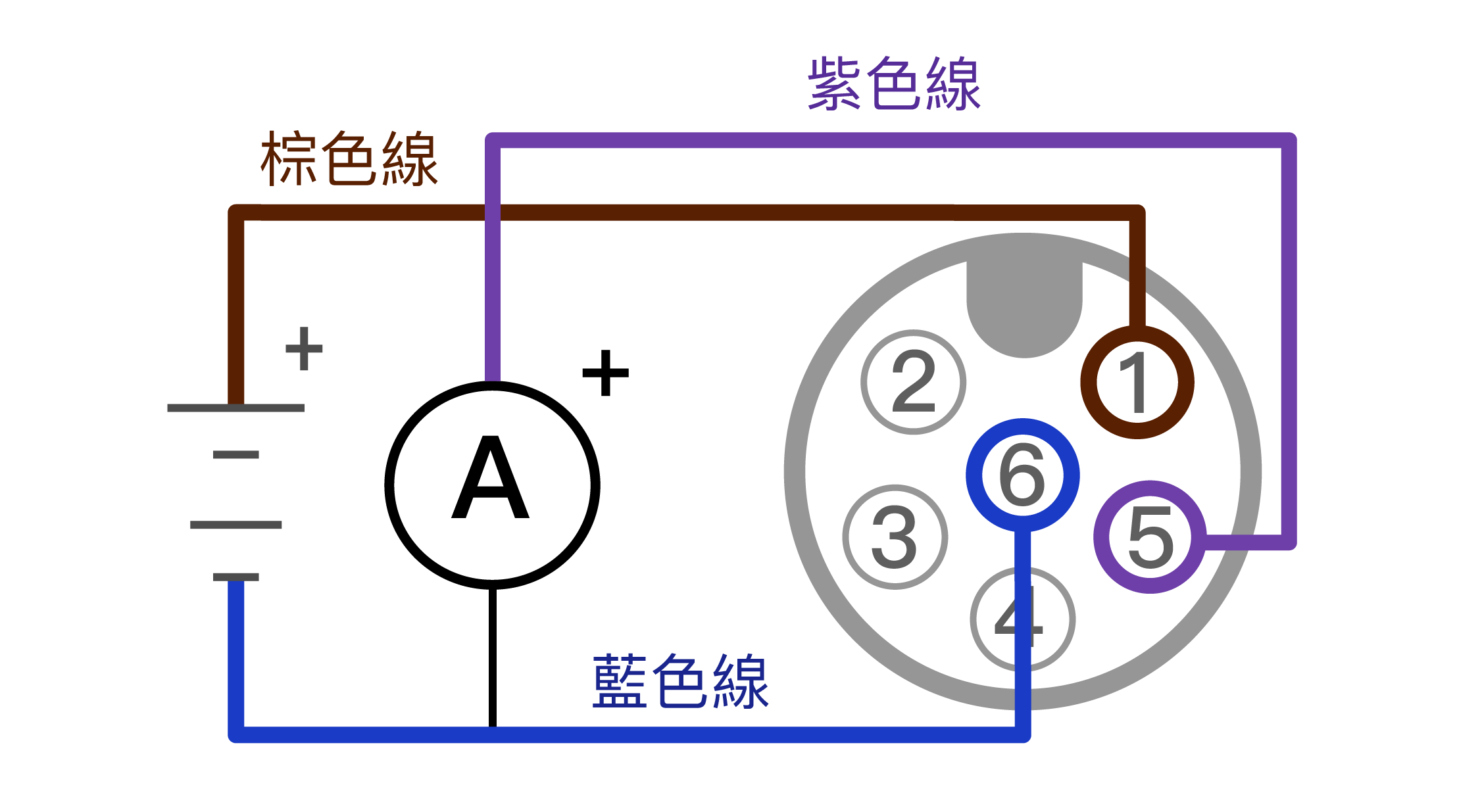

## 4-20mA 類比輸出配線圖

本功能必需在DC 電源的棕藍色有供電的情形下，才能工作。

<figure><img src="https://1054335198-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIjh8HTt5UoGVokMA72zy%2Fuploads%2FfiuJYWXyrIWuzJviLSR4%2Fimage.png?alt=media&#x26;token=b7aa88f2-ae07-4873-a819-e3b92038c4e9" alt=""><figcaption></figcaption></figure>

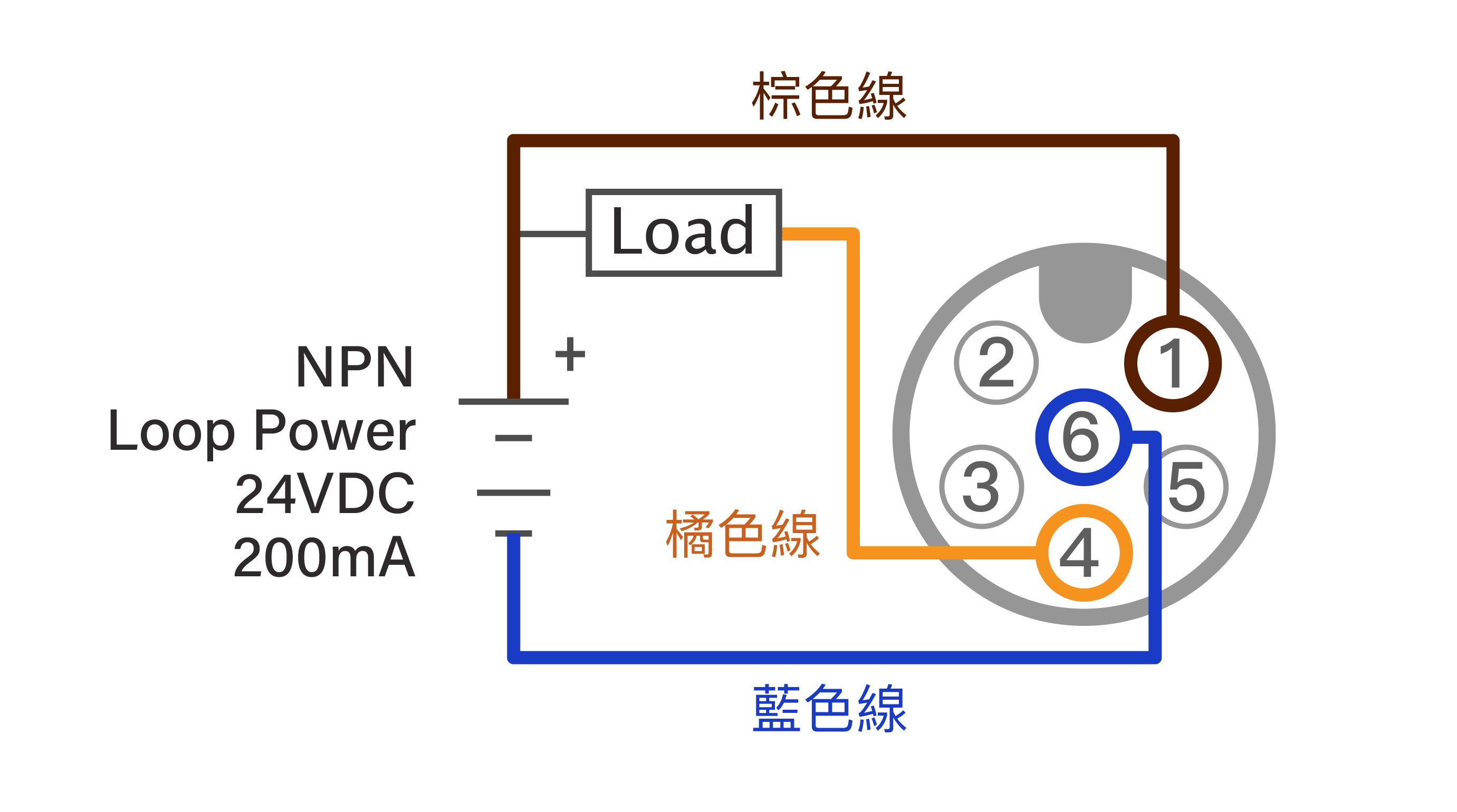

## NPN 輸出配線圖

本功能必需在DC 電源的棕藍色有供電的情形下，才能工作。為維持圖面易讀性，本圖省略DC供電圖，詳情形見DC 電源配線圖。

<figure><img src="https://1054335198-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIjh8HTt5UoGVokMA72zy%2Fuploads%2FoJdMmQdjUvU1QMD8uheA%2Fimage.png?alt=media&#x26;token=7fd4c9c4-f96c-4963-b114-2f6b4b4996e5" alt=""><figcaption></figcaption></figure>

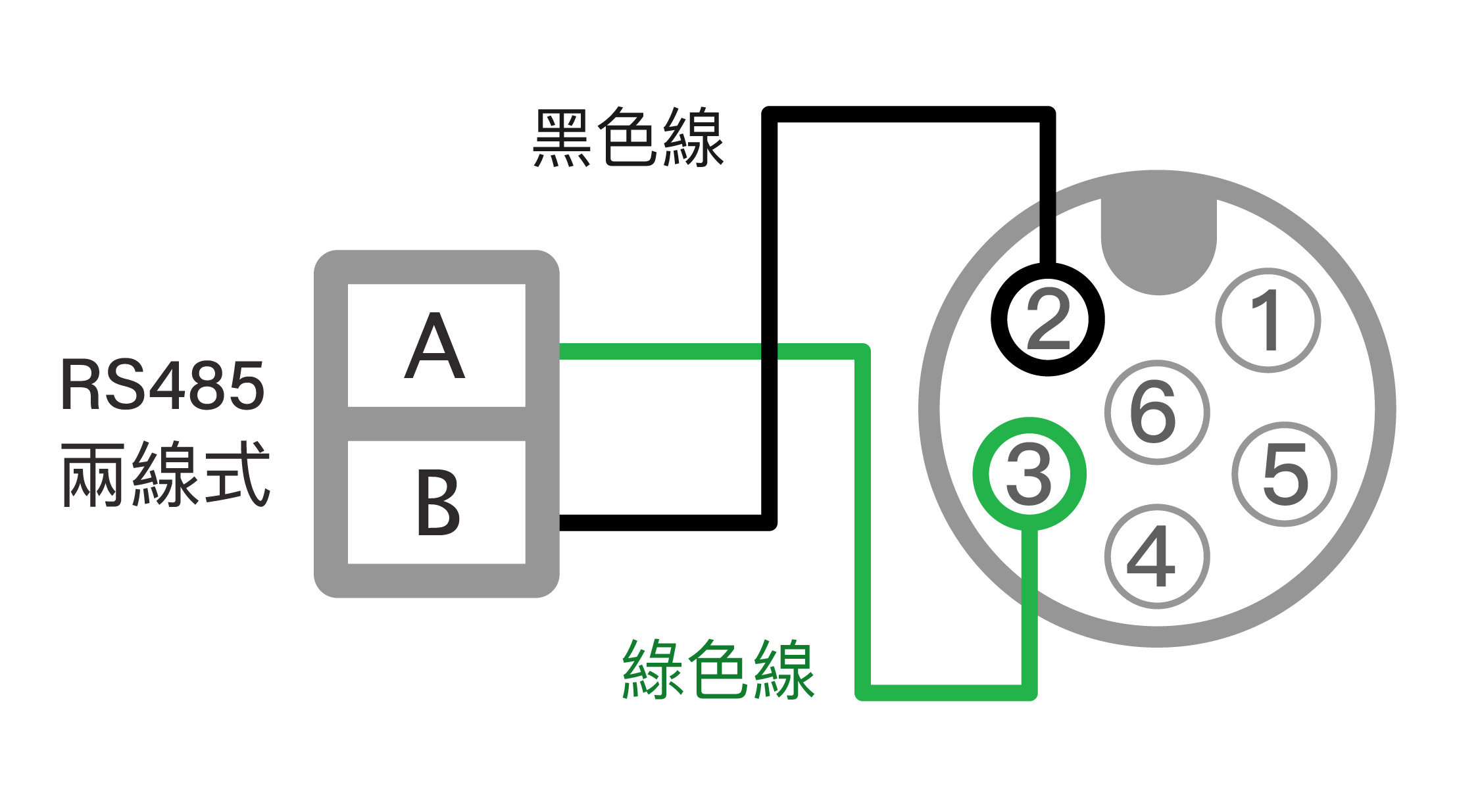

## RS485 二線式配線圖

本功能必需在DC 電源的棕藍色有供電的情形下，才能工作。為維持圖面易讀性，本圖省略DC供電圖，詳情形見DC 電源配線圖。

<figure><img src="https://1054335198-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIjh8HTt5UoGVokMA72zy%2Fuploads%2FTWVHFBtyxphV7dLnMvOS%2Fimage.png?alt=media&#x26;token=2e0d7a84-3319-4f16-a86f-8cd2c017c812" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}

### 配線建議

1. 一般建議使用帶屏敝 24awg 雙絞線，以串接方式連線每台設備，不要使用環狀或放射狀線路。
2. 連線長時，請在 master 及線路最遠端使用終端電阻，終端電阻業界常使用 120Ω，實際數值請參照線材規格計算。
3. 如果訊號不穩，請在線路上選擇一點使用偏壓電阻。&#x20;
4. 隨貨8蕊線，如果使用在 RS485 通訊，請修剪長度，盡量使用短線長，降低雜訊干擾。並將隔離網與主要通訊線屏敝相連後接地。
5. 在訊號干擾多的地方，軟體可能需要多次詢問才能得到回應，請在通訊程式內建立多次詢問機制，以區別訊號干擾與設備異常離線兩種情形。
   {% endhint %}

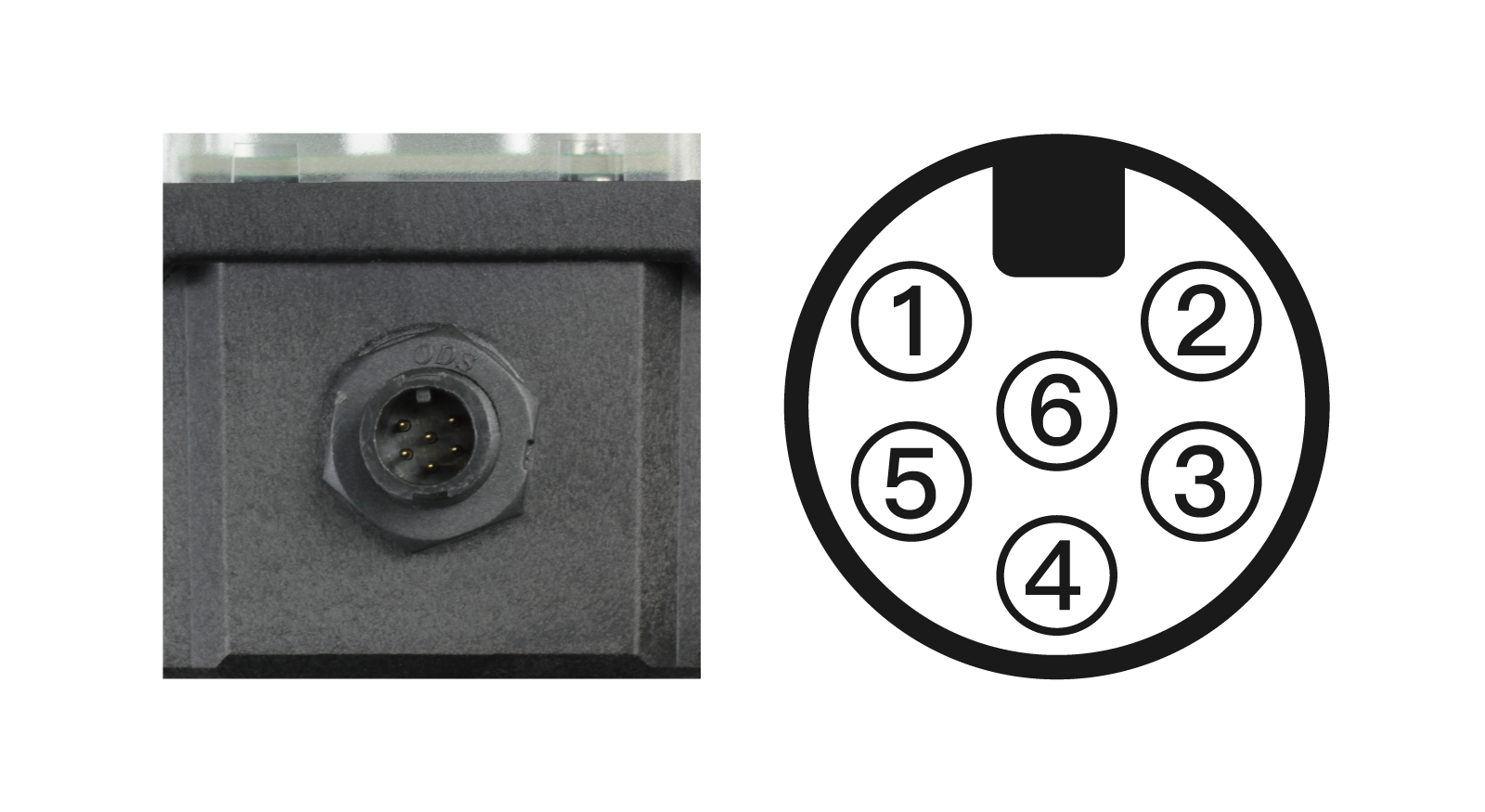

## 主機接點定義

1. 由於空間限制，**主機側面貼紙及後續圖示僅使用線材接點定義。**
2. 主機接點與線材接點編號為鏡像對稱。
3. 主機各接點編號如下：

   <figure><img src="https://1054335198-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FIjh8HTt5UoGVokMA72zy%2Fuploads%2FFHoyrfCbH6aweEQaDW8g%2Fimage.png?alt=media&#x26;token=663e4469-8520-4956-a147-f627f79557bd" alt=""><figcaption></figcaption></figure>
