# 三通管

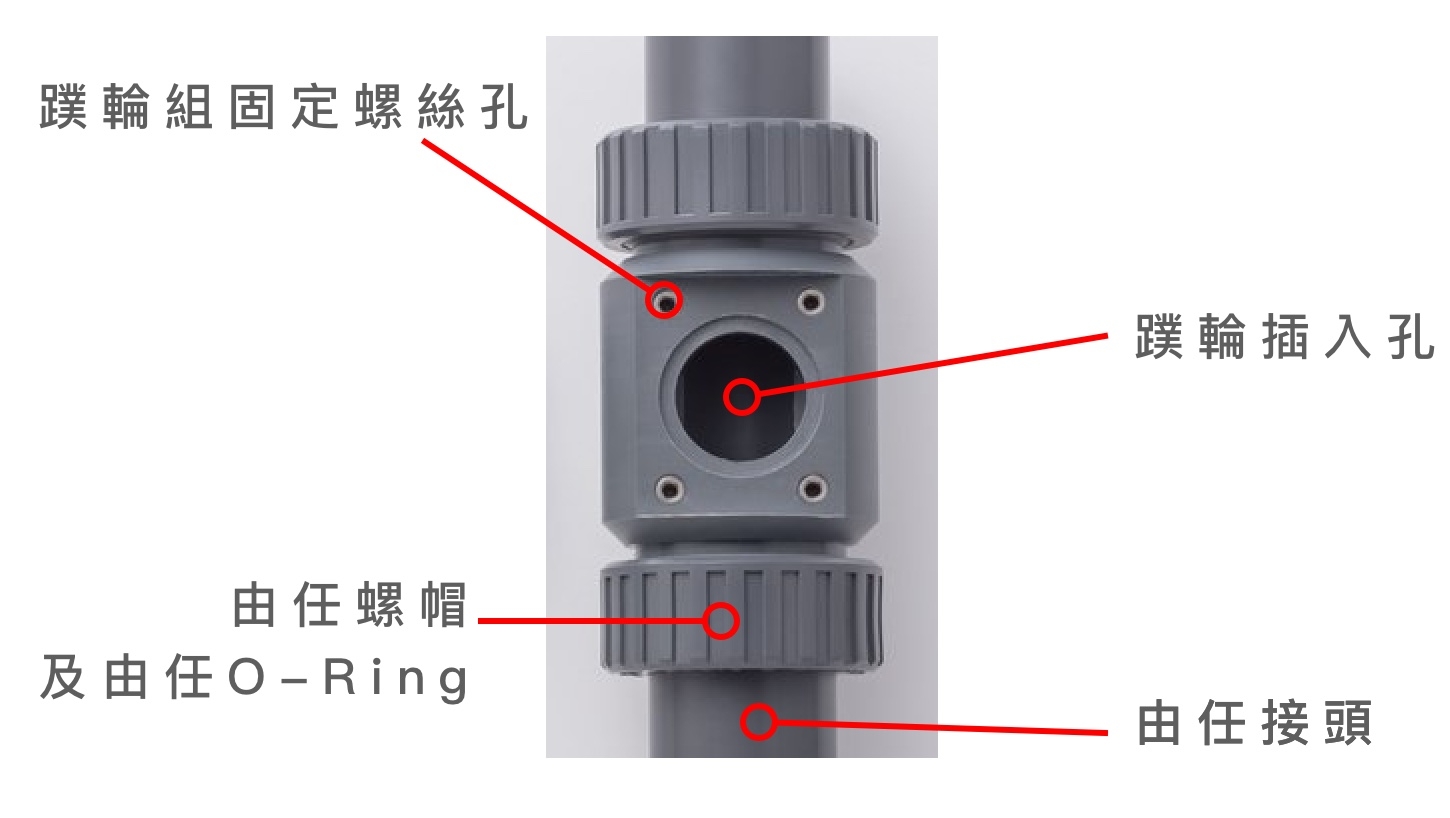

## 外觀照片

![](https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/0qA0svxK51RCBWB73jbe/T%20Pipe%20Definition.jpg)

## 出貨內容

除另外協議訂單外，標準出貨內容如下：

* 三通管 \* 1
* Union 版另包括以下內容
  * 三通管 Union 螺帽 \* 2
  * 三通管 Union 接頭 \* 2
  * 三通管 Union 密封圈 \* 2

三通管一般會與蹼輪組一同出貨。

## 尺寸圖、材質、訂購型號

| 部品      | 材質                       |
| ------- | ------------------------ |
| 三通管     | UPVC，PPH 或 PVDF(訂製品，無現貨) |
| 螺蝐      | UPVC，PPH 或 PVDF(訂製品，無現貨) |
| 由任接頭    | UPVC，PPH 或 PVDF(訂製品，無現貨) |
| 蹼輪組固定螺母 | 不銹鋼 304                  |
| 由任密封圈   | EPDM、VITON、FEPM(訂製品，無現貨) |

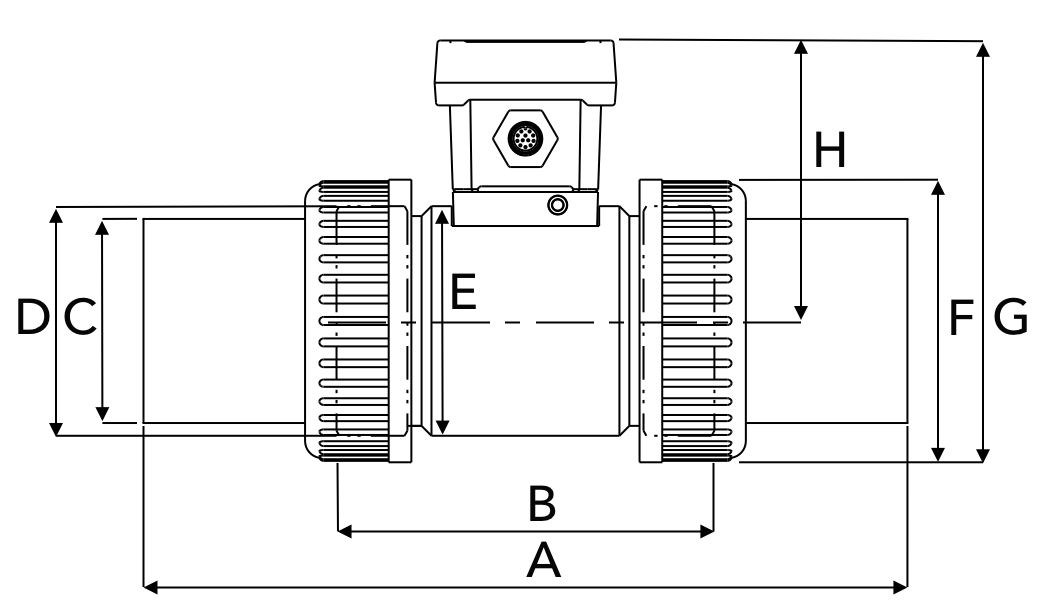

## 由令形式的 UPVC 三通管尺寸(mm)

<figure><img src="https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/tNI3bBYLv2WznllQ1V9N/paddle-wheel-flowmeter-union-size.png" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th></th><th width="134">A</th><th>B</th><th>C</th><th>D</th><th>E</th><th>F</th><th>G</th><th>H</th></tr></thead><tbody><tr><td></td><td>A</td><td>B</td><td>C</td><td>D</td><td>E</td><td>F</td><td>G</td><td>H</td></tr><tr><td>½"</td><td>164</td><td>100</td><td>27.6</td><td>36</td><td>62.3</td><td>46.2</td><td>115.7</td><td>86.2</td></tr><tr><td>¾"</td><td>168</td><td>100</td><td>32.6</td><td>41.9</td><td>60</td><td>50.5</td><td>115.7</td><td>85.7</td></tr><tr><td>1"</td><td>168</td><td>100</td><td>40.6</td><td>50</td><td>60</td><td>60</td><td>115.7</td><td>85.7</td></tr><tr><td>1¼"</td><td>210</td><td>114</td><td>50.2</td><td>59.6</td><td>65</td><td>75.6</td><td>127</td><td>89.2</td></tr><tr><td>1½"</td><td>218</td><td>120</td><td>56</td><td>65.7</td><td>70</td><td>83</td><td>134</td><td>92.5</td></tr><tr><td>2"</td><td>269.5</td><td>133.3</td><td>72</td><td>81</td><td>81</td><td>99.7</td><td>148.8</td><td>99</td></tr></tbody></table>

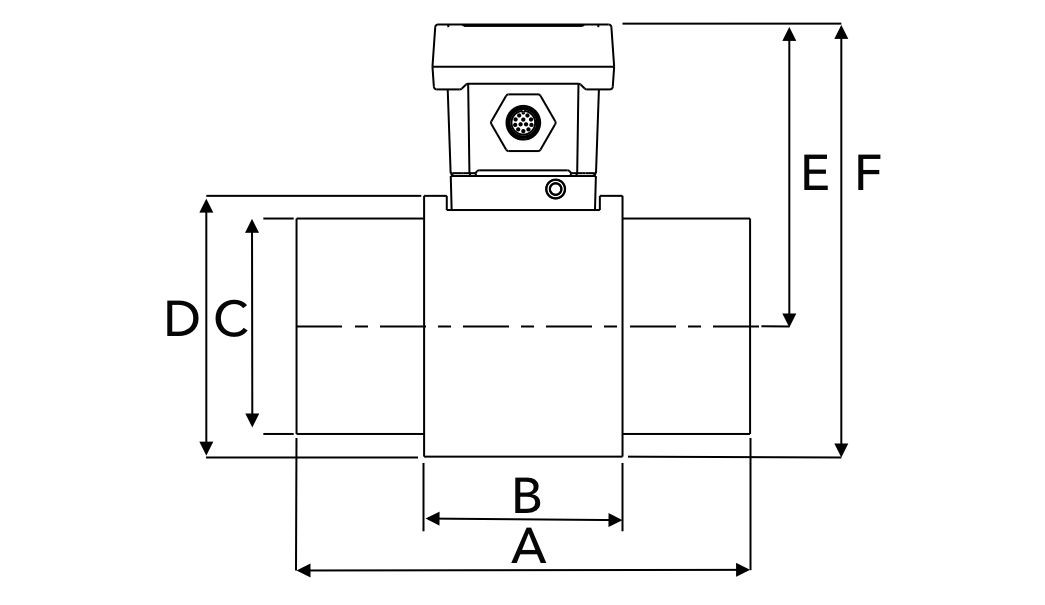

## 套管形式的 UPVC 三通管尺寸(mm)

<figure><img src="https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/LeA5YqnRFgLvgVeuQYZn/paddle-wheel-flowmeter-spigot-size.png" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th></th><th width="52">A</th><th>B</th><th>C</th><th>D</th><th>E</th><th>F</th></tr></thead><tbody><tr><td></td><td>A</td><td>B</td><td>C</td><td>D</td><td>E</td><td>F</td></tr><tr><td>2½"</td><td>160</td><td>70</td><td>76</td><td>92</td><td>106.5</td><td>152.5</td></tr></tbody></table>

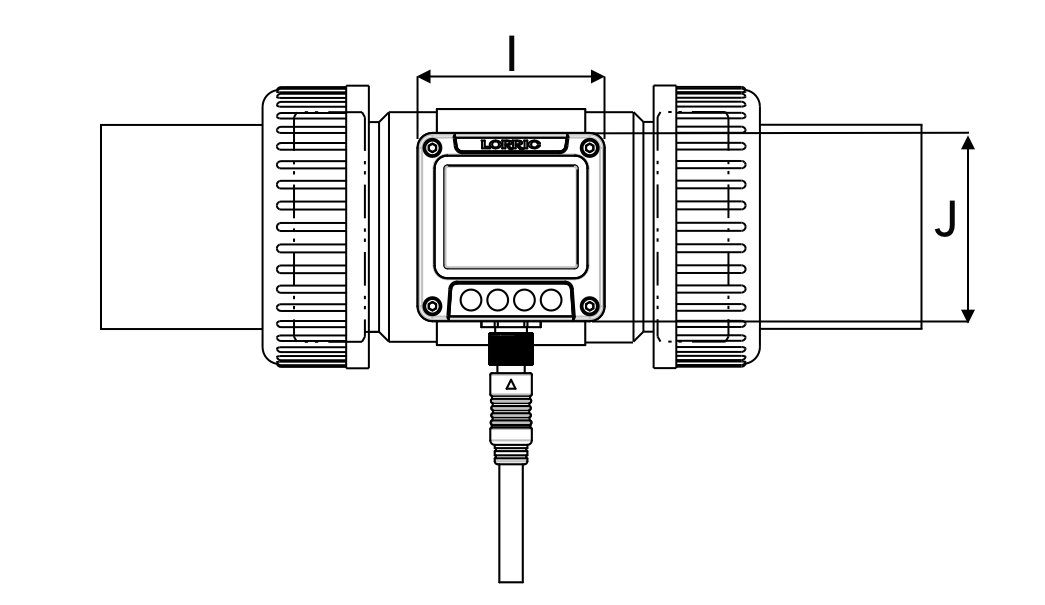

## 主機尺寸(mm)

<figure><img src="https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/8xzalRNwW6L4JCvA8pms/paddle-wheel-flowmeter-device-size.png" alt=""><figcaption></figcaption></figure>

| I  | J  |
| -- | -- |
| 63 | 63 |
