# 產品外觀、規格、型號

## 外觀照片

<figure><img src="/files/Xl8de5glmJdxm9wevyKb" alt=""><figcaption></figcaption></figure>

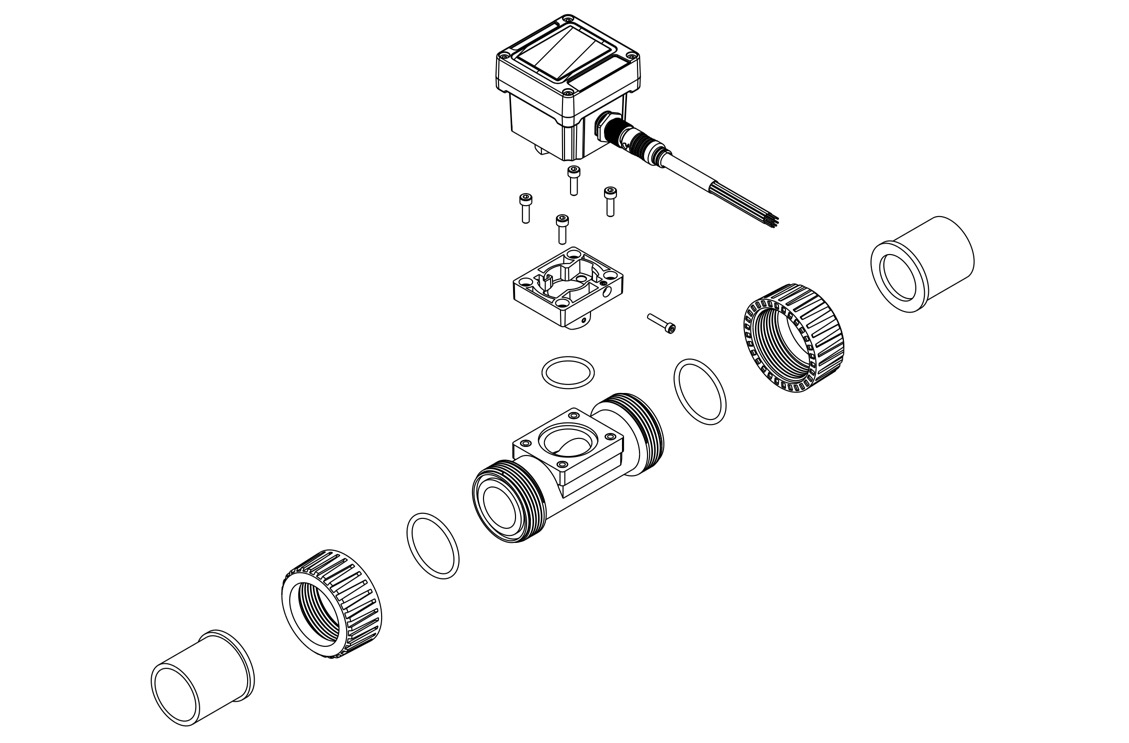

## 爆炸圖

![](/files/-MKIv0ZXEoRxZrvSBAej)

產品規格

| 機構規格       |                                                                                                                       |
| ---------- | --------------------------------------------------------------------------------------------------------------------- |
| 安裝方式       | in-line(管段式)                                                                                                          |
| 管內流體最高工作溫度 | <p>UPVC 材質：0~~50°C (32~~122°F),</p><p>更高溫請用 PPH 或 PVDF 或 316L 不鏽鋼\*</p>                                               |
| 主機工作環境溫度   | -10\~60°C (14\~140°F)                                                                                                 |
| 三通管接法      | <p>UPVC 插管接頭(ASTM, JIS, DIN)</p><p>UPVC 內外牙</p><p>(BSPT / NPT) 接頭</p><p>PPH / PVDF 插焊接頭, UPVC / PPH / PVDF Spigot</p> |
| 三通管管徑      | DN15-65 (4分到2吋半)                                                                                                      |
| 蹼輪材質       | PVDF 或 PPH 包覆磁鐵 + 精密陶磁軸承及主軸                                                                                           |
| 三通管材質      | UPVC / PPH / PVDF (訂製)/ 316L 不鏽鋼\*                                                                                    |
| 供電需求       | DC 24V +/- 10% 100mA                                                                                                  |
| 反應時間       | < 0.5 or 1秒                                                                                                           |
| 防水等級       | IP66 \*\*                                                                                                             |

| 量測相關規格    |                       |
| --------- | --------------------- |
| 適用流體最大動黏度 | 300cSt\*\*\*          |
| 適用流體      | 清水、油或含少量雜質 (<1%) 的化學品 |
| 線性度       | ± 0.5 % FS (>0.3m/s)  |
| 再現性       | ± 0.4 %               |
| OR 公差     | ± 2.5 % OR            |
| 量測原理      | 蹼輪                    |
| 流速範圍      | ± 0.3\~10 m/s         |
| 暫態數據      | 瞬時流量、瞬時流速             |
| 累積數據      | 跨日累計流量，過去14日每日累計流量    |

| 使用者介面  |                                                                                                        |
| ------ | ------------------------------------------------------------------------------------------------------ |
| 語言     | 英文、繁中 (其它可訂製)                                                                                          |
| 單位     | <p>公制- 米、立方米、公升</p><p>時間- 分鐘、小時</p><p>英制- 呎、立方呎、UK gallon、US gallon</p>                                |
| 顯示     | 雙螢幕顯示： 3色背光 3行16字元 LCD                                                                                 |
| 顯示有效位數 | LCD 10位數(外加正負號及小數點)                                                                                    |
| 操作按鍵   | 4 鍵輕觸式按鍵                                                                                               |
| 有線通訊   | <p>FP-AS310A 類比輸出自帶電 4-20mA / NPN光藕開關訊號</p><p>FP-AS310R Modbus RTU RS485 二線式</p><p>\*\*\*（附2米長訊號線）</p> |

\*\* IP66 的IP是Ingress Protection的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，IP等級的格式為IPXX，其中XX為兩個阿拉伯數字，第一標記數字表示接觸保護和外來物保護等級，用來表示防塵，第二標記數字表示防水保護等級，數字越大表示其防護等級越佳。IP66 的第一個6表示：完全防止粉塵進入；第二個6表示：高壓潑水無傷害。

\*\*\* 本機出廠以常溫水做校正。與水不同黏度的流體會導致校正值不準確，也可能會使最小及最大流速改變。

\*\*\*\* 最低流速可能因為配管管徑、流體系數等因素而有些微差異。

LCD 提供三色背光。**Alarm A B C 燈號只在 "on" 設定下工作， dnd 及 off 設定時燈號都不會工作**。定義如下：

* 綠色：主機顯示即時資訊，且數據處於正常範圍中。
* 閃爍紅色：主機有重大異常Alarm-A。請看[警告說明頁](/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/alarm-priority-and-display-method.md#alarm-a-zhong-da-yi-chang-failed)。
* 持續紅色：Alarm B 主機滿足使用者指定的條件，或 Alarm C 維護事項，請看[警告說明頁](/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/alarm-priority-and-display-method.md)。
* 橘色：主機正常，顯示畫面處於歷史資料查詢及設定頁面。


---
