# RS485 與 Modbus RTU 設定

{% hint style="info" %}
在設定畫面下 RS485 不會回應。
{% endhint %}

## 規格

請看[主機頁](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/dimensions-specifications-and-model-numbers/device-dimensions-specifications-and-details#shu-wei-tong-xun-modbus-rtu-rs485)

## 接線

請看[電機安裝頁](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/installation-and-setup/electronic-installation#rs485-er-xian-shi-pei-xian-tu)

## 基本參數設定

請參考[參數頁面](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/parameters)

設定步驟如下：

1. [請先將基本參數設定好](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/installation-and-setup/parameter-setup#tui-jian-can-shu-she-ding-liu-cheng)。
2. 請先以本頁的接線指示將線接好
3. 本機使用 Modbus RTU 協定，通訊參數設定如下：
   1. 請設定 E04 指定本機的 Modbus ID，請確認同一個線路上沒有相同的地址。
   2. 請設定 E05 指定通訊的速度 Baud，本機支援 9600, 19200, 38400。
4. 請回到主畫面。必需在主畫面下，RS485 才會工作。
5. 如果需要請使用參數 F01 及 F02 將主機設定為模擬模式以方式測試。
6. 請參考 [Modbus RTU Protocol](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/communication/modbus-rtu-protocol) 頁面測試要讀寫的記憶體。
7. 將 F02 關閉模擬模式。
8. 完成

### [E15 Byte format](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/parameters#e-tong-xun-can-shu-lie-biao)

本參數提供4種 byte 封包格式

| 選項名稱  | 全名                              |
| ----- | ------------------------------- |
| N.8.1 | No parity bit with 1 stop bit   |
| N.8.2 | No parity bit with 2 stop bits  |
| O.8.1 | Odd parity bit with 1 stop bit. |
| E.8.1 | Even parity bit with 1 stop bit |

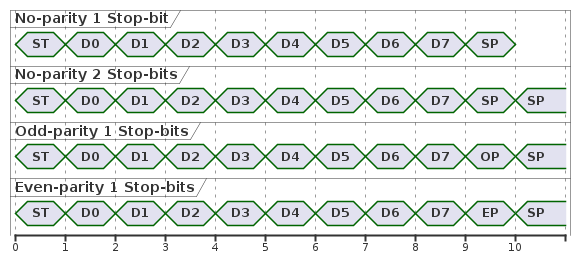

下圖是各選項的封包圖示，其中 ST 代表 start bit，D0 \~ D7 是資料位元，SP 是 stop bit，

OP 是Odd-parity， EP stands 是 Even-parity。(每個菱形圖示是一個 bit)

<figure><img src="https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/0HuQXsI0BewvpA6ETNE5/uart_byte_format.png" alt=""><figcaption></figcaption></figure>

### [E16 Bit order](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/parameters#e-tong-xun-can-shu-lie-biao)

本參數可用來調整單個 byte 封包中資料位元的傳輸順序。

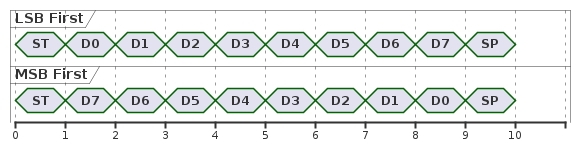

LSB 代表 第0位元先傳，MSB 代表第7位元先傳。其中 LSB 是最常使用的格式。以下封包圖示以 N.8.1 舉例：(下圖每個菱形圖示是一個 bit)

<figure><img src="https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/C4PuVCfvn0osnBM7GHDd/LSBMSB.png" alt=""><figcaption></figcaption></figure>

### [E17 Endianness](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/parameters#e-tong-xun-can-shu-lie-biao)

本參數用來調整 RX (流量計回傳資料) 時每個多 byte 資料的內部 byte 傳輸順序。**modbus ID、指令、CRC及單 byte 資料不受影響。** 例如要傳回傳流量及流速資料假設流量的數據是1000，回傳時，仍會先傳流量再傳流速，但是用來表達1000的這4個 byte 的傳輸順序不同，1000表示為16進制是 00007A44，以下是兩個不同格式時的順序。(下圖每個菱形圖示是一個 byte。)

<figure><img src="https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/rQbJtbIxmbnenGO2PuVd/endianness.png" alt=""><figcaption></figcaption></figure>

#### 範例

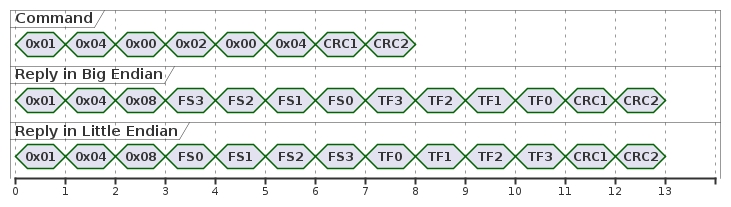

以下是使用 04 指令要求流量計傳回瞬時流速(圖示為FS+數字)及累積流量(圖示為TF+數字)的範例：(下圖每個菱形圖示是一個 byte)

<figure><img src="https://content.gitbook.com/content/Ijh8HTt5UoGVokMA72zy/blobs/KSIfqZMuPXCTV01qYUXP/endian_example.png" alt=""><figcaption></figcaption></figure>

第一行是主控端發出的指令。不受本設定影響，[詳細請看 modbus 04 指令](https://docs.lorric.com/qr/fp-as310-paddle-wheel-flowmeter-manual-chinese-v1/communication/modbus-rtu-protocol/wei-du-xing-ji-yi-ti/read-only-memory-read-instruction-04-and-memory-lists)。

第二行是流量計在 Big Endian 設置下的回覆。從左到右，0x01 到 0x08 及 CRC1到CRC2 不是資料不受本設定影響。瞬時流速(圖示為FS+數字)及累積流量(圖示為TF+數字)回覆順序也不受影響。因為設定為 Big Endian，瞬時流速(圖示為FS3 到 FS0) 的四個 byte 會先從 FS3 開始回覆。累積流量(圖示為TF3 到 TF0) 的四個 byte 會先從 TF3 開始回覆。

第三行是流量計在 Little Endian 設置下的回覆。從左到右，0x01 到 0x08 及 CRC1到CRC2 不是資料不受本設定影響。瞬時流速(圖示為FS+數字)及累積流量(圖示為TF+數字)回覆順序也不受影響。因為設定為 Little Endian，瞬時流速(圖示為FS0 到 FS3) 的四個 byte 會先從 FS0 開始回覆。累積流量(圖示為TF0 到 TF3) 的四個 byte 會先從 TF0 開始回覆。
